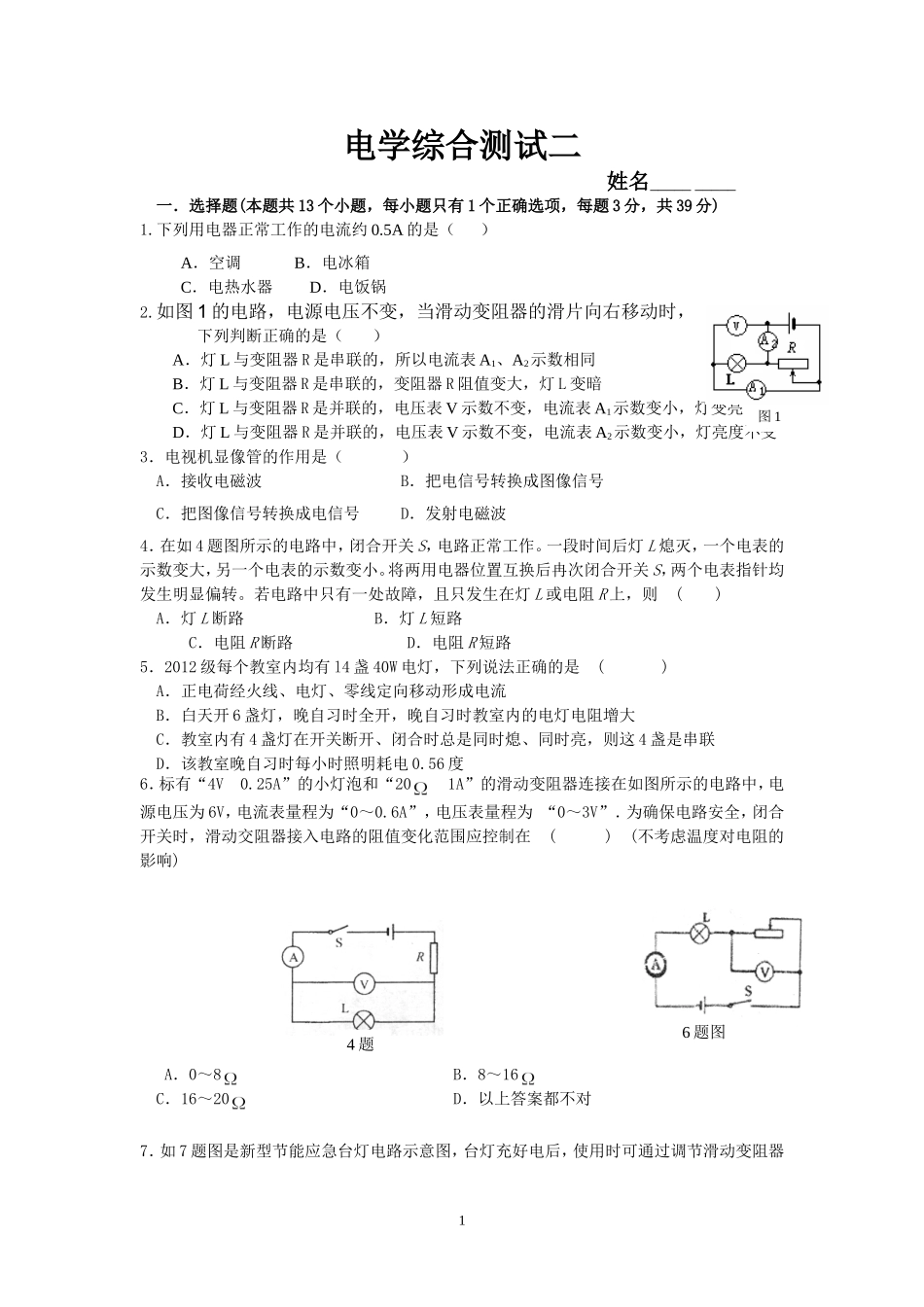

1电学综合测试二姓名__________一．选择题(本题共13个小题，每小题只有1个正确选项，每题3分，共39分)1.下列用电器正常工作的电流约0.5A的是（）A．空调B．电冰箱C．电热水器D．电饭锅2.如图1的电路，电源电压不变，当滑动变阻器的滑片向右移动时，下列判断正确的是（）A．灯L与变阻器R是串联的，所以电流表A1、A2示数相同B．灯L与变阻器R是串联的，变阻器R阻值变大，灯L变暗C．灯L与变阻器R是并联的，电压表V示数不变，电流表A1示数变小，灯变亮D．灯L与变阻器R是并联的，电压表V示数不变，电流表A2示数变小，灯亮度不变3．电视机显像管的作用是（）A．接收电磁波B．把电信号转换成图像信号C．把图像信号转换成电信号D．发射电磁波4．在如4题图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后冉次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则()A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路5．2012级每个教室内均有l4盏40W电灯，下列说法正确的是()A．正电荷经火线、电灯、零线定向移动形成电流B．白天开6盏灯，晚自习时全开，晚自习时教室内的电灯电阻增大C．教室内有4盏灯在开关断开、闭合时总是同时熄、同时亮，则这4盏是串联D．该教室晚自习时每小时照明耗电0.56度6．标有“4V0.25A”的小灯泡和“201A”的滑动变阻器连接在如图所示的电路中，电源电压为6V，电流表量程为“0～0.6A”，电压表量程为“0～3V”．为确保电路安全，闭合开关时，滑动交阻器接入电路的阻值变化范围应控制在()(不考虑温度对电阻的影响)A．0～8B．8～16C．16～20D．以上答案都不对7．如7题图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器4题6题图图12接人电路的阻值R改变灯泡的亮度．假定电源电压、灯泡电阻不变，则灯泡两端电压U随R变化的图像是()8、如图所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数是（）A．0.6AB．0.4AC．0.2AD．0.1A9、如图所示，电源电压为36V，L1和L2为两只相同的灯泡，关于电压表的示数，下述判断中正确的是（）A．开关S断开，电压表示数为36VB．开关S闭合，电压表示数为36VC．开关S断开，电压表示数为0D．开关S闭合，电压表示数为010、下列有关各种家用电器的性能作出的判断中，不正确的是()A、微波炉的功率很大，所以消耗电能一定很多B、看电视换台实际是改变电视机的接收频率C、手机不仅可以接收电磁波，还可以发射电磁波D、固定电话在交换机和家庭间的线路上，还是在使用模拟信号11、关于无线广播、电视、移动电话的信息发射、传递、接收过程，下列说法错误的是（）A．它们都是靠电磁波传递信息的B．在发射时，都要把电信号加载到高频电磁波上C．它们的发射、接收过程类似www.xkb1.comD．移动电话和电视、收音机一样，只有接受功能，没有发射功能12、小伟利用电能表和秒表测某家用电器的电功率，当电路中只有一个用电器工作时，测得在15min内消耗的电能为0.3KW•h，则这个用电器可能是（）7题图8题图3A.空调机B.电冰箱C.电视机D.节能灯13、小胖同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。图3所示是小胖设计的四个电路，其中符合以上描述的消防应急灯的电路是（）二、填空作图题(本题共7小题，共20空，每空l分，共20分)14．10秒内通过导体横截面的电量为6库，若该导体两端的电压为3伏，则，通过该导体的电流为安。若该导体两端的电压为6伏时，则它的电阻为欧。15．在家庭电路中，电热水器正常工作的电压为伏，它与家中的空调器是连接的(选填“串联”或“并联”)。一只标有”PZ220－100”字样的白炽灯泡，正常工作5h消耗的电能是kW·h16．由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如16题图所示。由图可得定值电阻R的阻值为；当把这个工具接在电压为2V的电路两端，L、R并联的总电阻是。17.电磁铁通电时______磁性,断电时则______磁性,通入的电流越大它的磁性越_____;在电流一定时,外形相同的螺线管若线圈...
