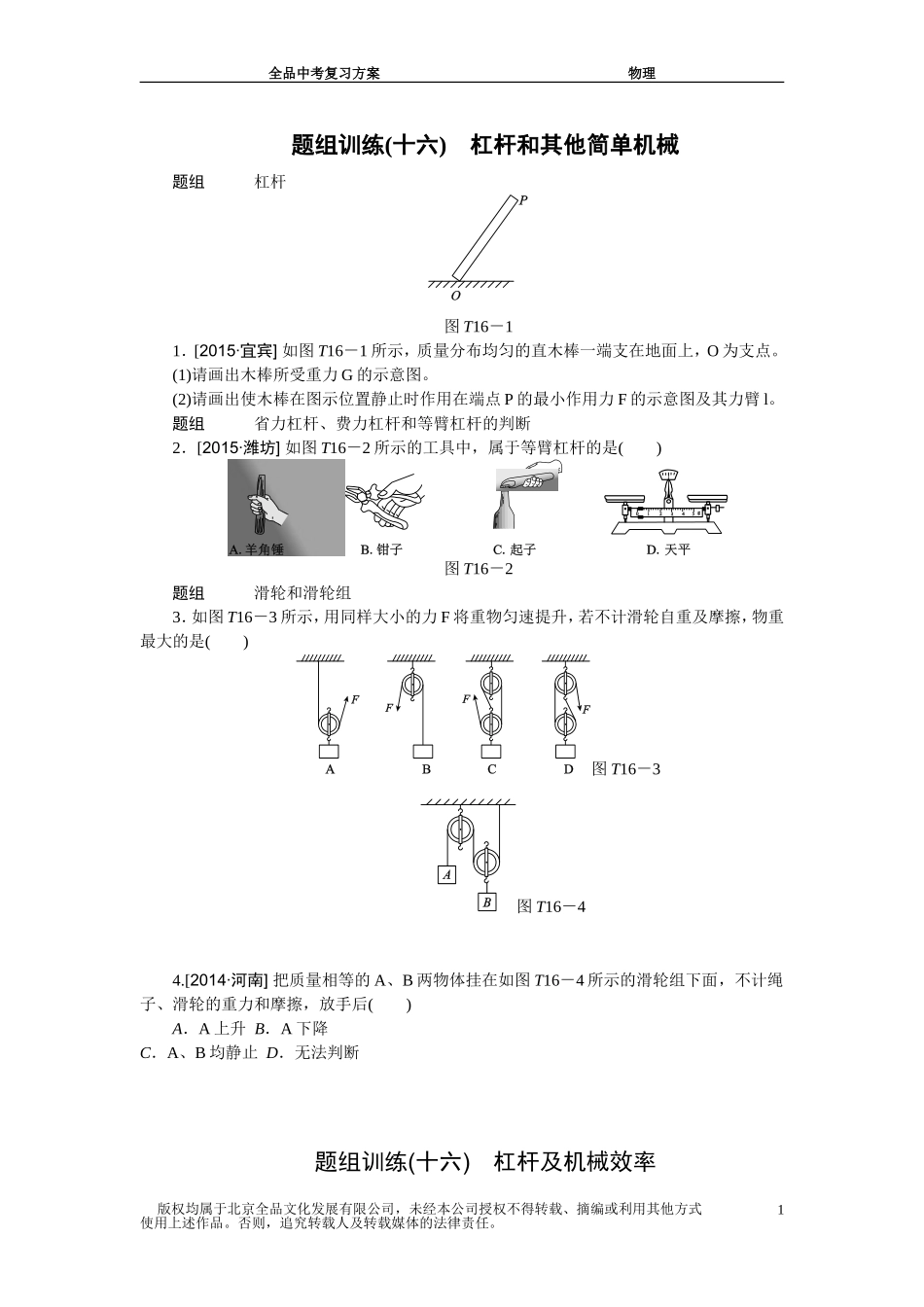

全品中考复习方案物理题组训练(十六)杠杆和其他简单机械题组杠杆图T16－11．[2015·宜宾]如图T16－1所示，质量分布均匀的直木棒一端支在地面上，O为支点。(1)请画出木棒所受重力G的示意图。(2)请画出使木棒在图示位置静止时作用在端点P的最小作用力F的示意图及其力臂l。题组省力杠杆、费力杠杆和等臂杠杆的判断2．[2015·潍坊]如图T16－2所示的工具中，属于等臂杠杆的是()图T16－2题组滑轮和滑轮组3．如图T16－3所示，用同样大小的力F将重物匀速提升，若不计滑轮自重及摩擦，物重最大的是()图T16－3图T16－44.[2014·河南]把质量相等的A、B两物体挂在如图T16－4所示的滑轮组下面，不计绳子、滑轮的重力和摩擦，放手后()A．A上升B．A下降C．A、B均静止D．无法判断题组训练(十六)杠杆及机械效率版权均属于北京全品文化发展有限公司，未经本公司授权不得转载、摘编或利用其他方式使用上述作品。否则，追究转载人及转载媒体的法律责任。1全品中考复习方案物理1．图略2．D3．C4.B版权均属于北京全品文化发展有限公司，未经本公司授权不得转载、摘编或利用其他方式使用上述作品。否则，追究转载人及转载媒体的法律责任。2
