欧姆定律单元测试题A卷VIP免费

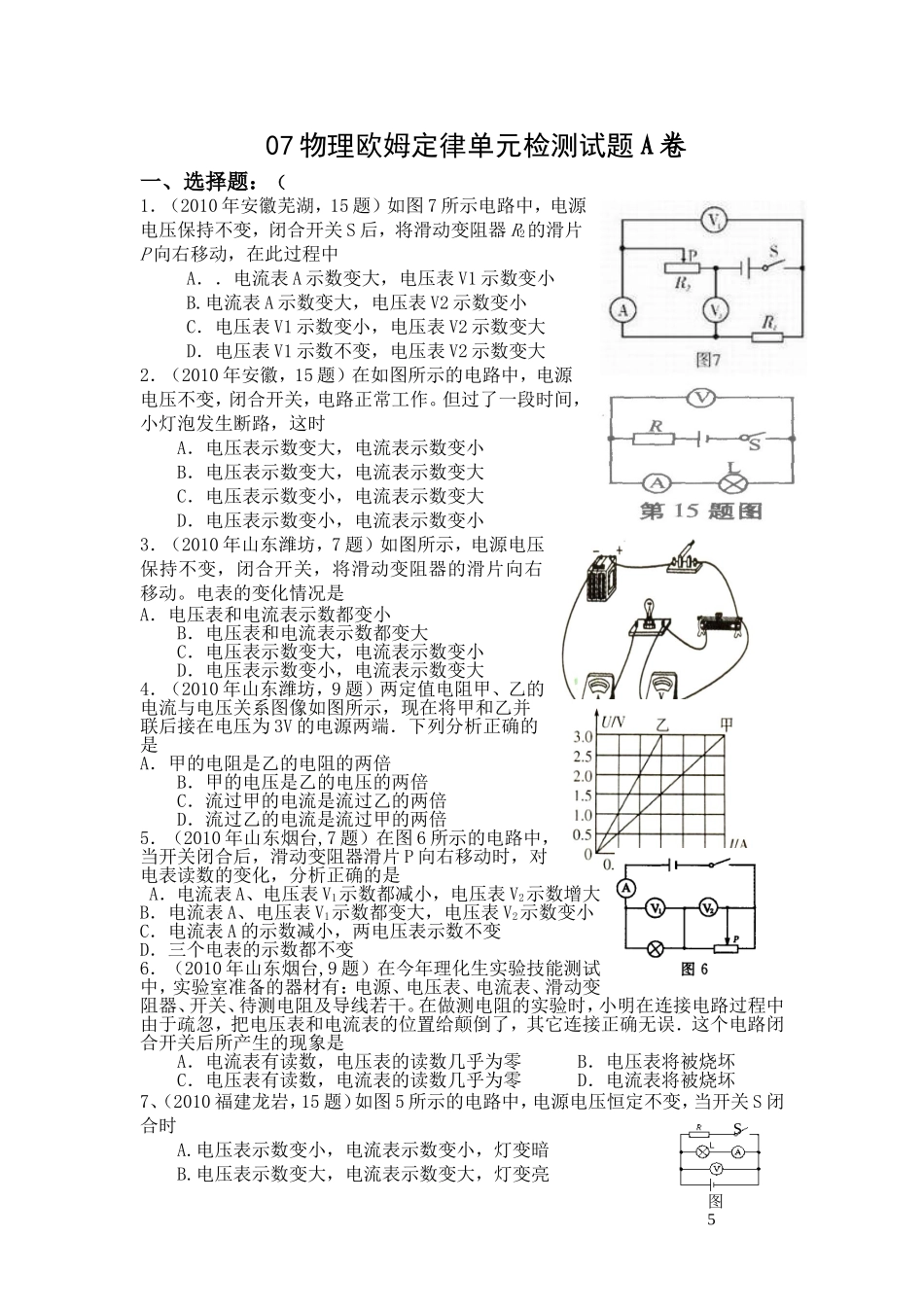

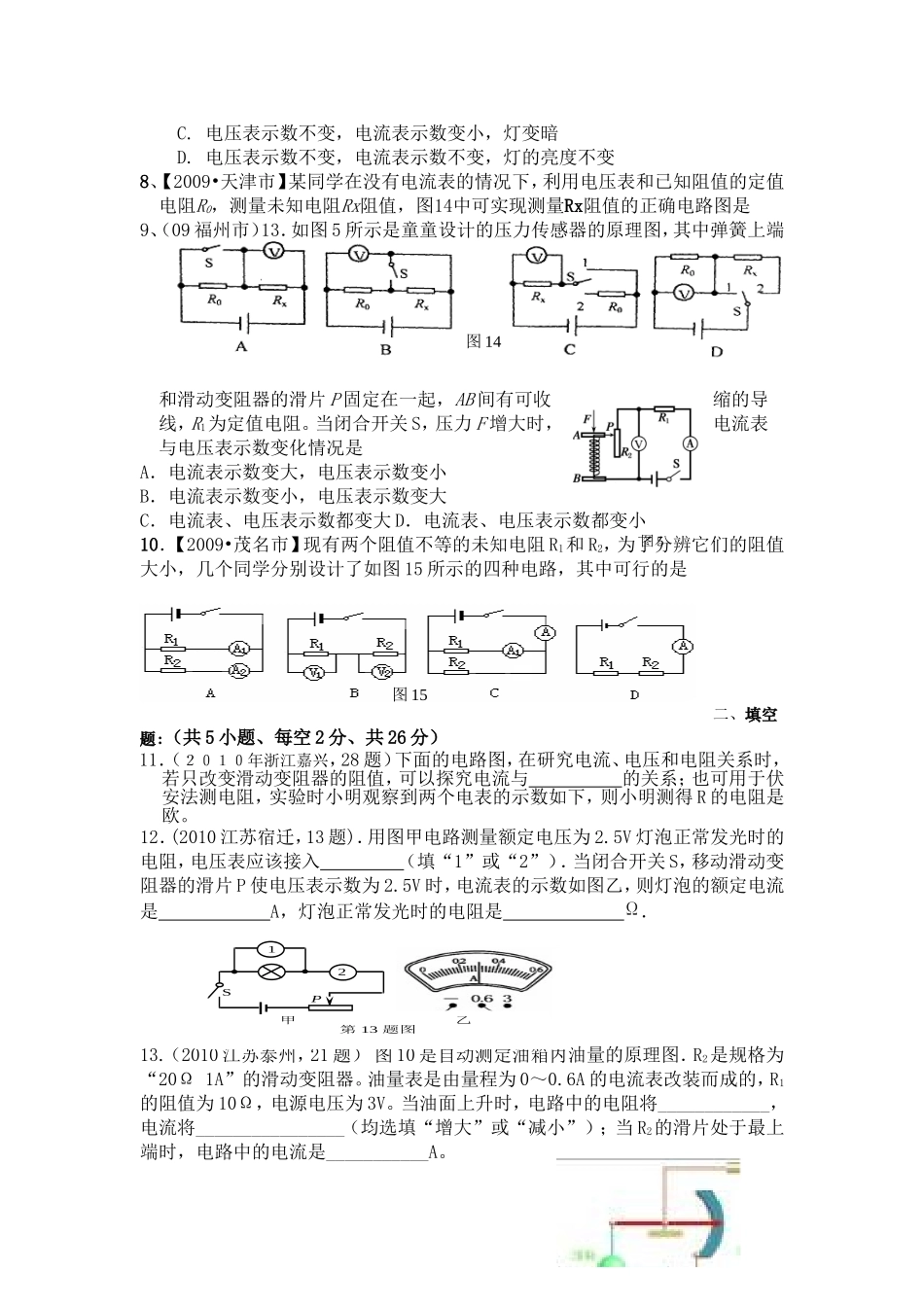

07物理欧姆定律单元检测试题A卷一、选择题：（1．（2010年安徽芜湖，15题）如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中A．．电流表A示数变大，电压表V1示数变小B.电流表A示数变大，电压表V2示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大2．（2010年安徽，15题）在如图所示的电路中，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小3．（2010年山东潍坊，7题）如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大4．（2010年山东潍坊，9题）两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V的电源两端．下列分析正确的是A．甲的电阻是乙的电阻的两倍B．甲的电压是乙的电压的两倍C．流过甲的电流是流过乙的两倍D．流过乙的电流是流过甲的两倍5．（2010年山东烟台,7题）在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变6．（2010年山东烟台,9题）在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是A．电流表有读数，电压表的读数几乎为零B．电压表将被烧坏C．电压表有读数，电流表的读数几乎为零D．电流表将被烧坏7、（2010福建龙岩，15题）如图5所示的电路中，电源电压恒定不变，当开关S闭合时A.电压表示数变小，电流表示数变小，灯变暗B.电压表示数变大，电流表示数变大，灯变亮S图5C.电压表示数不变，电流表示数变小，灯变暗D.电压表示数不变，电流表示数不变，灯的亮度不变8、【2009•天津市】某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图14中可实现测量Rx阻值的正确电路图是9、（09福州市）13．如图5所示是童童设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。当闭合开关S，压力F增大时，电流表与电压表示数变化情况是A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表、电压表示数都变大D．电流表、电压表示数都变小10．【2009•茂名市】现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图15所示的四种电路，其中可行的是二、填空题：（共5小题、每空2分、共26分）11．（２０１０年浙江嘉兴，28题）下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是欧。12．(2010江苏宿迁，13题)．用图甲电路测量额定电压为2.5V灯泡正常发光时的电阻，电压表应该接入（填“1”或“2”）．当闭合开关S，移动滑动变阻器的滑片P使电压表示数为2.5V时，电流表的示数如图乙，则灯泡的额定电流是A，灯泡正常发光时的电阻是．13.（2010江苏泰州，21题）图10是自动测定油箱内油量的原理图．R2是规格为“20Ω1A”的滑动变阻器。油量表是由量程为0～0.6A的电流表改装而成的，R1的阻值为10Ω，电源电压为3V。当油面上升时，电路中的电阻将____________，电流将________________（均选填“增大”或“减小”）；当R2的滑片处于最上端时，电路中的电流是___________A。图15图14甲乙2S1P第13题图图514．（2010年广东省，14...
