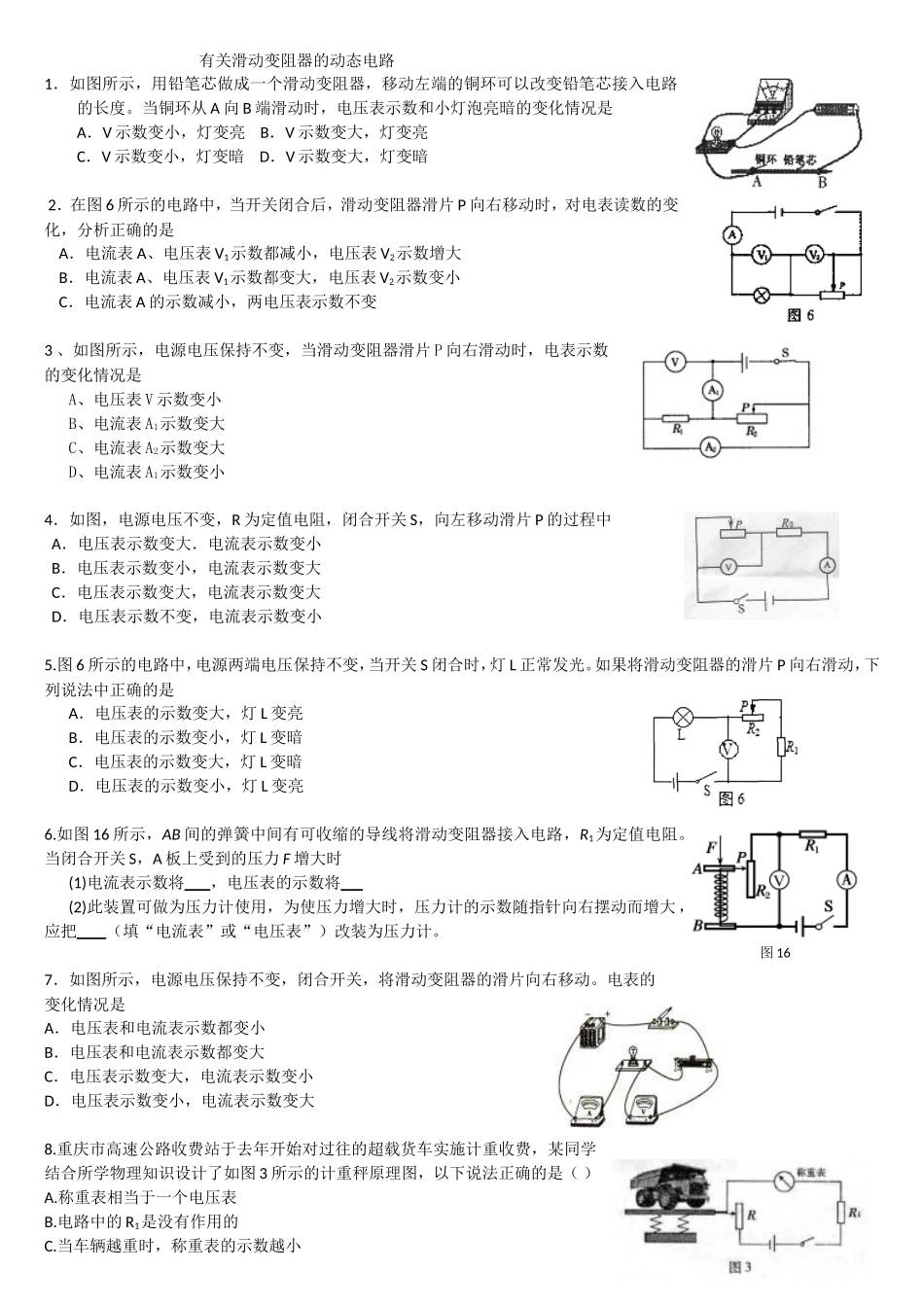

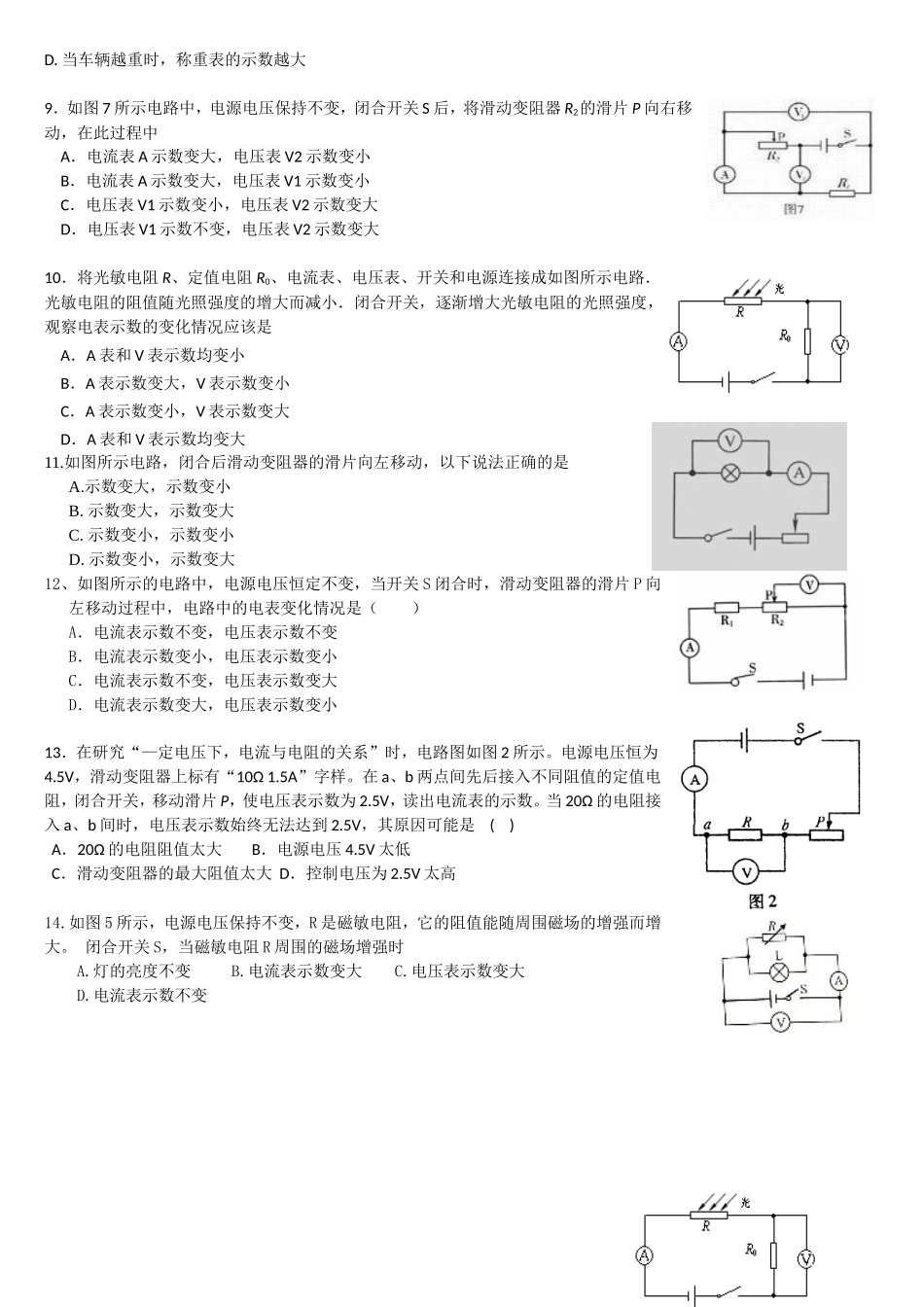

有关滑动变阻器的动态电路1．如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。当铜环从A向B端滑动时，电压表示数和小灯泡亮暗的变化情况是A．V示数变小，灯变亮B．V示数变大，灯变亮C．V示数变小，灯变暗D．V示数变大，灯变暗2．在图6所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变3、如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是A、电压表V示数变小B、电流表A1示数变大C、电流表A2示数变大D、电流表A1示数变小4．如图，电源电压不变，R为定值电阻，闭合开关S，向左移动滑片P的过程中A．电压表示数变大．电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数不变，电流表示数变小5.图6所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光。如果将滑动变阻器的滑片P向右滑动，下列说法中正确的是A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电压表的示数变大，灯L变暗D．电压表的示数变小，灯L变亮6.如图16所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻。当闭合开关S，A板上受到的压力F增大时(1)电流表示数将，电压表的示数将(2)此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把（填“电流表”或“电压表”）改装为压力计。7．如图所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右移动。电表的变化情况是A．电压表和电流表示数都变小B．电压表和电流表示数都变大C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大8.重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图3所示的计重秤原理图，以下说法正确的是（）A.称重表相当于一个电压表B.电路中的R1是没有作用的C.当车辆越重时，称重表的示数越小图16D.当车辆越重时，称重表的示数越大9．如图7所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大10．将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．A表和V表示数均变小B．A表示数变大，V表示数变小C．A表示数变小，V表示数变大D．A表和V表示数均变大11.如图所示电路，闭合后滑动变阻器的滑片向左移动，以下说法正确的是A.示数变大，示数变小B.示数变大，示数变大C.示数变小，示数变小D.示数变小，示数变大12、如图所示的电路中，电源电压恒定不变，当开关S闭合时，滑动变阻器的滑片P向左移动过程中，电路中的电表变化情况是（）A．电流表示数不变，电压表示数不变B．电流表示数变小，电压表示数变小C．电流表示数不变，电压表示数变大D．电流表示数变大，电压表示数变小13．在研究“—定电压下，电流与电阻的关系”时，电路图如图2所示。电源电压恒为4.5V，滑动变阻器上标有“10Ω1.5A”字样。在a、b两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P，使电压表示数为2.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到2.5V，其原因可能是()A．20Ω的电阻阻值太大B．电源电压4.5V太低C．滑动变阻器的最大阻值太大D．控制电压为2.5V太高14.如图5所示，电源电压保持不变，R是磁敏电阻，它的阻值能随周围磁场的增强而增大。闭合开关S，当磁敏电阻R周围的磁场增强时A.灯的亮度不变B.电流表示数变大C.电压表示数变大D.电流表示数不变
