串并联电路中的电阻关系VIP免费

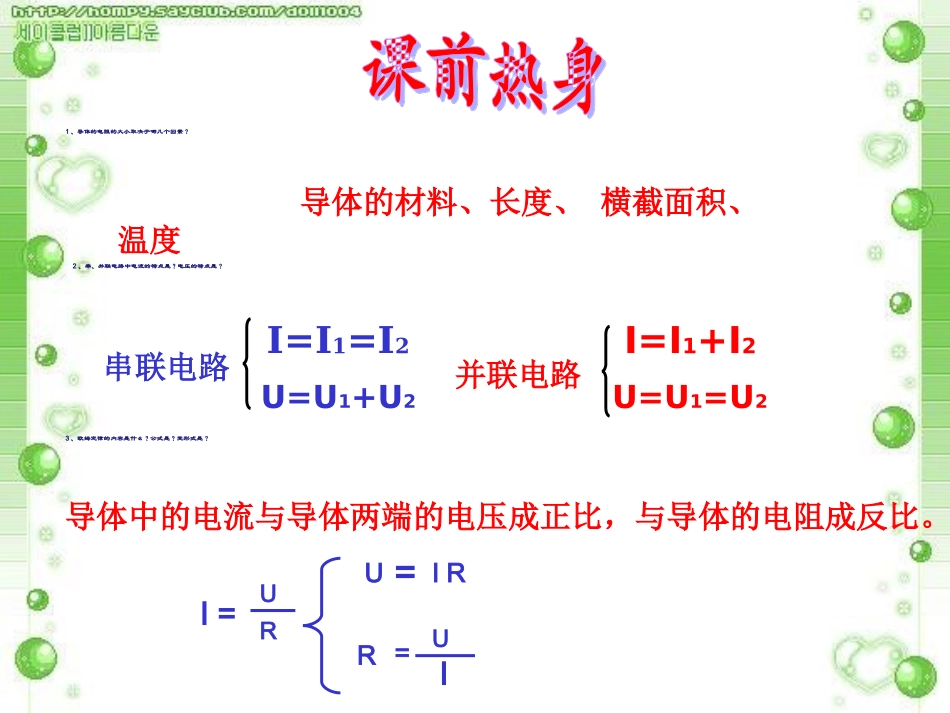

1、导体的电阻的大小取决于哪几个因素？导体的材料、长度、横截面积、温度2、串、并联电路中电流的特点是？电压的特点是？3、欧姆定律的内容是什么？公式是？变形式是？导体中的电流与导体两端的电压成正比，与导体的电阻成反比。U=U1+U2I=I1=I2U=U1=U2I=I1+I2URI=UIR=URI=串联电路并联电路问题与思考小李师傅修电视时，发现一个20Ω的电阻烧坏了，可是手边只有一些5Ω、10Ω、15Ω的电阻，有什么办法可以解决眼前的问题？第十二章欧姆定律第三节串、并联电路中的电阻关系北师大版九年级1、通过实验现象体会等效电阻的含义，了解等效替代科学研究方法。2、知道串、并联电路中电阻的关系，并会用这个关系进行简单计算。自学课本93页“问题与思考”，独立思考并回答下列问题（时间1--2分钟）。1、观察图12-6，在什么情况下，我们把电阻R叫做R1和R2的等效电阻？实验一实验二R1R2RR1R2电阻R产生的效果与电阻R1和R2共同作用产生的效果相同,电阻R就叫做R1和R2的等效电阻。等效替代法R•如果一个力产生的效果跟两个力共同作用产生的效果相同，这个力就叫做那两个力的合力。等效替代法即：串联电路中，等效电阻等于。自学课本93页“串联电路中的电阻关系”，思考下列问题（同桌之间可进行交流，约2分钟后提问）R1R2U1U2URUII1、串联电路中电压的特点是。2、根据欧姆定律得：U=，U1=，U2=。3、把2中的三个式子带入1中得：。IR=I1R1+I2R24、串联电路中II1I25、所以，R=。各串联电阻之和。R1+R2==U=U1+U2URI=IRI1R1I2R21、下图中，R1=R2=…=Rn=R0，则R=；nR0大长度R1R2…Rnu2、几个电阻串联，等效电阻比其中任何一个电阻都，其原因是相当于增大了导的。R1R2R电阻串联相当于增大了导体的长度串联时等效电阻比其中任何一个电阻都大电阻串联的实质1、小李师傅修电视时，发现一个20Ω的电阻烧坏了，可是手边只有一些5Ω,10Ω,15Ω的电阻，有什么办法可以解决眼前的问题？2、5Ω和10Ω的电阻串联后的等效电阻是。3、电阻R1=10Ω,与R2串联后的等效电阻是30Ω,则R2的值是。4、5个10Ω的电阻串联后的等效电阻是。5、自学课本94页例题1（要求：请同学们看完例题后，仿照例题做下面习题，时间约2分钟）20Ω50Ω15Ω练习：把一个2Ω的电阻和一个3Ω的电阻串联在电路中，如图所示，电源两端的电压为10V。这个电路中的电流是多大？R1R2U1U2URU并联电路中，等效电阻的倒数等于。R1R2UII1I2RUI自学课本95页“并联电路中的电阻关系”，思考下列问题（同桌之间可进行交流，约2分钟后提问）1、并联电路中电流的特点是。2、其中:I=，3、把2中的三个式子带入1中得：。4、并联电路中电压的特点是。5、所以：。I=I1+I2URU2R2I2=，U1R1I1=，UR=U1R1+U2R2U=U1=U2各并联电阻的倒数之和1R=1R1+1R2R1R2R=R1﹢R21、下图中，R1=R2=…=Rn=R0，则R=；2、几个电阻并联，等效电阻比其中任何一个电阻都，其原因是相当于增大了导体的。横截面积小R0nuR1R2……RnR1R2R电阻并联相当于增大了导体的横截面积并联时等效电阻比其中任何一个电阻都小电阻并联的实质1、将4Ω和12Ω的电阻并联接入电路，等效电阻为。2、10Ω和10Ω的电阻并联，其等效电阻是。3、5个10Ω的电阻并联后的等效电阻是。4、自学课本96页例题2（要求：请同学们看完例题后，合上课本把计算过程写到练习本上，时间约2分钟）3Ω5Ω2ΩRUI总R1R2UI总I1I2例题2把一个3Ω的电阻和一个6Ω的电阻并联在电路中，它们的等效电阻是多大？如果电源两端的电压为3v，则电路中的总电流为多大？解由于1R=1R1+1R26Ω11R=3Ω1+=6Ω3=2Ω1R=2Ω根据欧姆定律1.5AURI==2Ω3v=答：它们的等效电阻是2Ω电路中的电流是1.5A，所以来吧！动手动脑，结合我们所学的知识比一比，看谁更快，看谁更准。1、请在下列横线上填出各个电路中电阻的总阻值.6Ω8Ω7Ω3Ω20Ω20Ω14R=ΩR=Ω2.140R=ΩR=Ω1020Ω20Ω（1）（4）（2）（3）6Ω2、将两个电阻串联,等效电阻为5Ω,若一个电阻为3Ω,另一个是。3、将两个电阻并联,等效电阻为2Ω,若一个电阻为3Ω,另一个是。4、将4个8Ω的电阻串联,等效电阻为。5、将4个8Ω的电阻并联,等效电阻为。2Ω2Ω32Ω直击中考：6.（04南通）两个电阻R1、R2（R1>R2），下列情...
