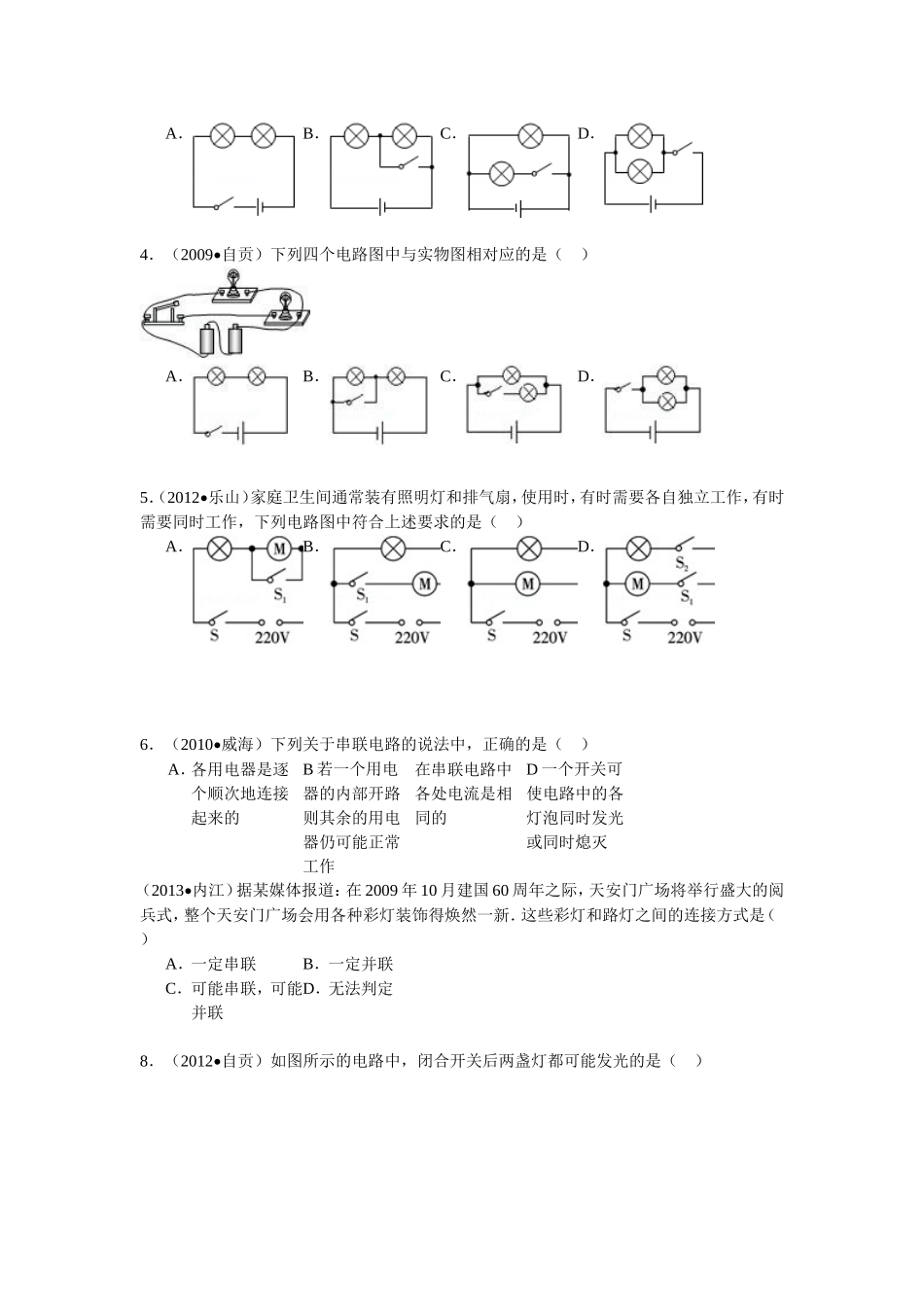

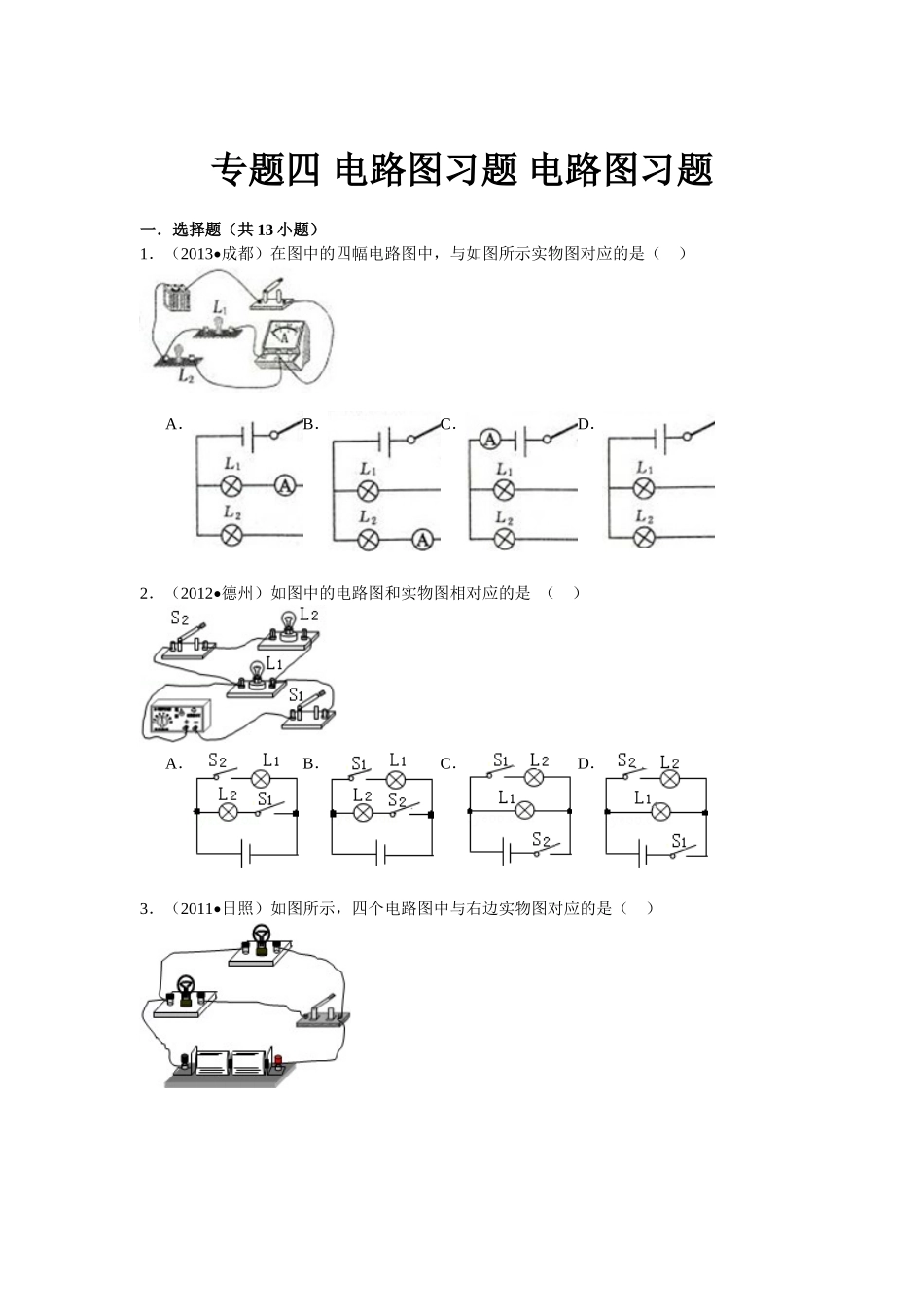

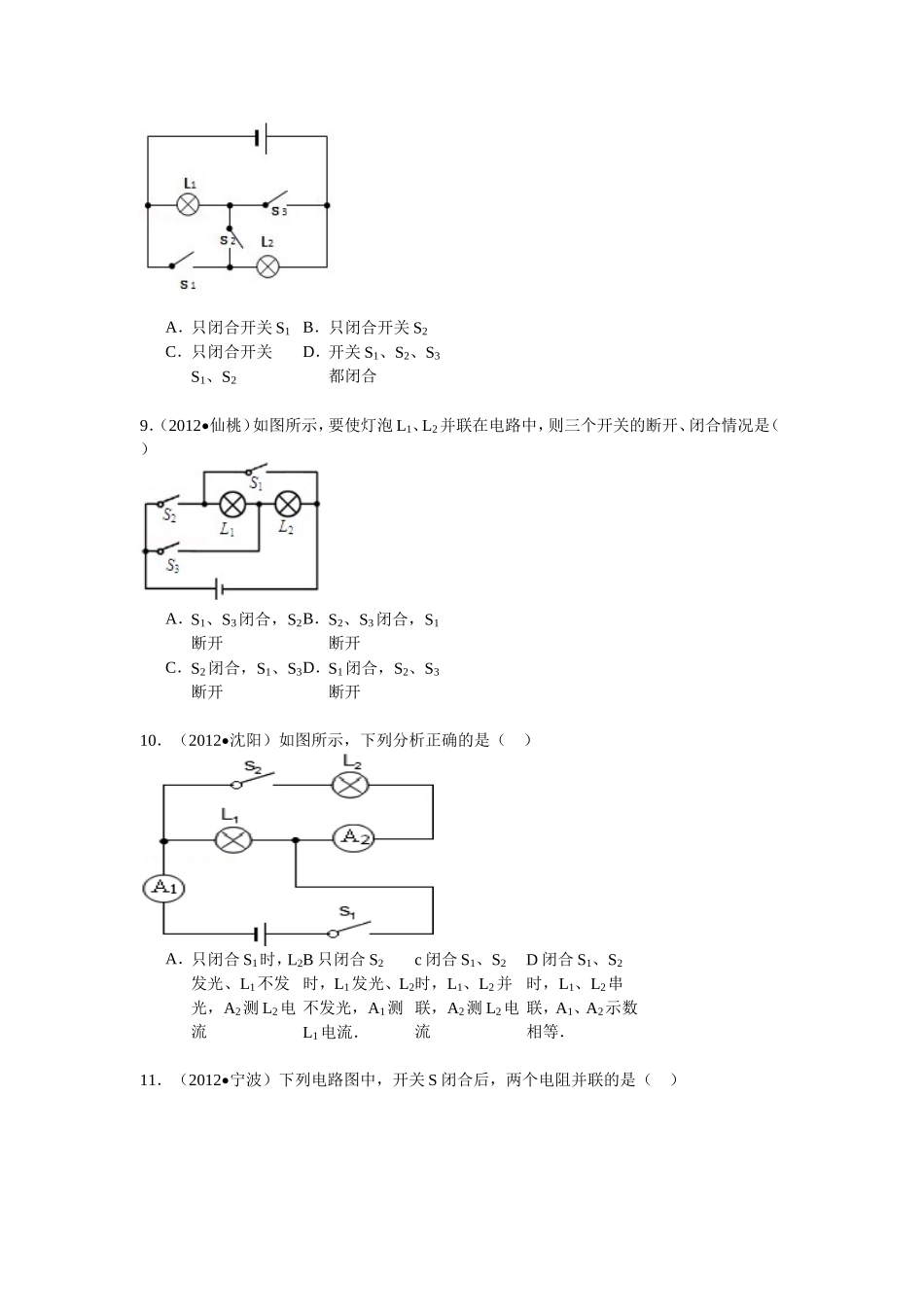

专题四电路图习题电路图习题一．选择题（共13小题）1．（2013•成都）在图中的四幅电路图中，与如图所示实物图对应的是（）A．B．C．D．2．（2012•德州）如图中的电路图和实物图相对应的是（）A．B．C．D．3．（2011•日照）如图所示，四个电路图中与右边实物图对应的是（）A．B．C．D．4．（2009•自贡）下列四个电路图中与实物图相对应的是（）A．B．C．D．5．（2012•乐山）家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是（）A．B．C．D．6．（2010•威海）下列关于串联电路的说法中，正确的是（）A．各用电器是逐个顺次地连接起来的B若一个用电器的内部开路则其余的用电器仍可能正常工作在串联电路中各处电流是相同的D一个开关可使电路中的各灯泡同时发光或同时熄灭（2013•内江）据某媒体报道：在2009年10月建国60周年之际，天安门广场将举行盛大的阅兵式，整个天安门广场会用各种彩灯装饰得焕然一新．这些彩灯和路灯之间的连接方式是（）A．一定串联B．一定并联C．可能串联，可能并联D．无法判定8．（2012•自贡）如图所示的电路中，闭合开关后两盏灯都可能发光的是（）A．只闭合开关S1B．只闭合开关S2C．只闭合开关S1、S2D．开关S1、S2、S3都闭合9．（2012•仙桃）如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是（）A．S1、S3闭合，S2断开B．S2、S3闭合，S1断开C．S2闭合，S1、S3断开D．S1闭合，S2、S3断开10．（2012•沈阳）如图所示，下列分析正确的是（）A．只闭合S1时，L2发光、L1不发光，A2测L2电流B只闭合S2时，L1发光、L2不发光，A1测L1电流．c闭合S1、S2时，L1、L2并联，A2测L2电流D闭合S1、S2时，L1、L2串联，A1、A2示数相等．11．（2012•宁波）下列电路图中，开关S闭合后，两个电阻并联的是（）A．B．C．D．12．（2012•眉山）对如图所示电路的分析，错误的是（）A．当断开Sl、S2，闭合S3时，R1与R2为串联B当断开S3，闭合S1、S2时，R1与R2为并联．c当断开S1，闭合S2、S3时，R1与R2为串联d．只要同时闭合Sl、S3，就会出现短路现象13．（2012•北京）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是（）A．灯L1和灯L2并联B．灯L1和灯L2串联C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压一定不相等二．填空题（共2小题）14．（2010•成都）如图所示，是小敏同学在某次实验探究中连接的电路．开关S2控制的是灯_________，电流表测量的是_________的电流．15．（2009•长春）汽车是一种现代交通工具，它应用了许多物理知识．（1）汽车夜间行驶时亮起前照灯，刹车时才亮起尾部的刹车灯，这两种灯之间是_________联的；汽车鸣笛声是通过_________传入人耳的；（2）汽车行驶时，驾驶员和前排乘客必须使用安全带，这是为了防止急刹车时由于_________带来的危害；安全带一般设计得较宽，这是为了_________压强；（3）汽车的内燃机是由吸气、压缩、做功、排气四个冲程的不断循环来工作，其中做功冲程实现了内能转化为_________能．三．解答题（共15小题）16．（2013•兰州）根据如图所示的实物连线图，画出对应的电路图．（要求连线要横平竖直，尽量使电路图简洁美观）17．（2010•黔东南州）根据如图所示的实物图，在虚线框内画出对应的电路图．18．（2010•兰州）如图所示为一实物电路，请画出所对应的电路图．19．（2009•平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图．20．（2004•宿迁）现有电源、开关各一个、两个灯泡L1和L2、两个电流表A1和A2、导线若干．请按要求在题下方框内画出电路图并连接实物图．要求：（1）灯泡L1、L2并联；（2）开关控制整个电路；（3）电流表A1测灯泡L1的电流；（4）电流表A2测总电流．（导线不交叉）21．（2013•大连）将如图中的各电路元件连接起来．要求R1与RR2并联，开关S1控制R1和R2，开关S2只控制R2．22．（2013•达州）电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭．请在...
