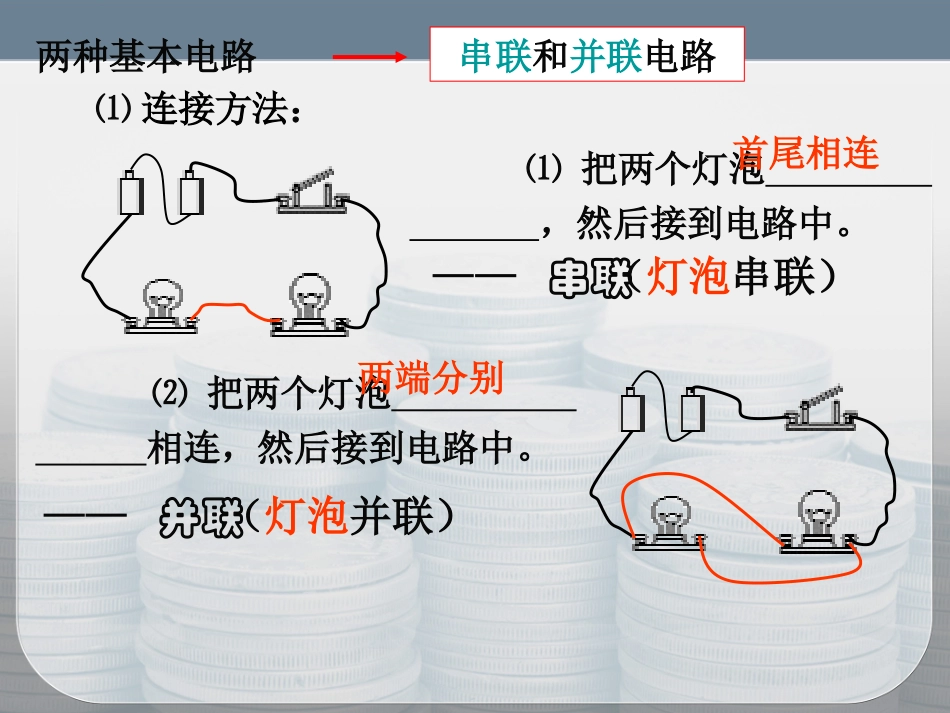

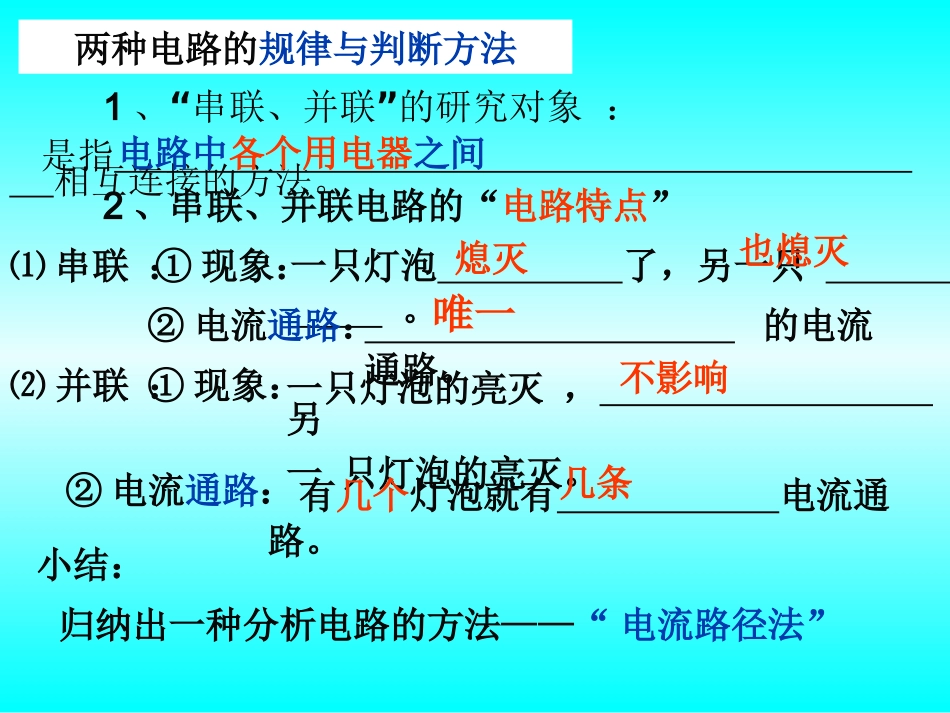

简单的电路连接方法（一）⑴把两个灯泡，然后接到电路中。——串联（灯泡串联）⑵把两个灯泡相连，然后接到电路中。——并联（灯泡并联）串联和并联电路两种基本电路首尾相连两端分别⑴连接方法：1“”、串联、并联的研究对象：是指相互连接的方法。⑴串联：一只灯泡了，另一只。的电流通路。⑵并联：一只灯泡的亮灭，另一只灯泡的亮灭。有几个灯泡就有电流通路。①现象：②电流通路：①现象：②电流通路：两种电路的规律与判断方法电路中各个用电器之间熄灭也熄灭唯一不影响几条2、串联、并联电路的“电路特点”归纳出一种分析电路的方法——“电流路径法”小结：AA1A2A3A’＋－L1L2L3例：分析以下电路的连接方法因为电路有三个灯泡，据分析知道共有三个电流通路，所以它们是并联连接的。小结：电路图的画图方法：1、根据电路图画出实物连线图2、根据实物连线图画出电路图画出实物连线图3、根据题目要求练习1；电路图实物连线图L1L2L3S1S2方法：沿着电流走，完成一路再画另一路。“流向法”A012300.20.40.6练习2：根据实物连线图画出电路图方法：⑴分析判断电路图的连接方法；例1：⑶根据电路图中各元件的位置在“模式图”上进行修改；⑵画出对应电路的“模式图”“修改法”（“模式法”）步骤：例2：A012300.20.40.6L1L2L1L1S1S2SS（串？并？）Ｌ1Ｌ2ＡS1S2按电路连接实物图，通过L1电流不超过0.5A。L1L2若只动一根导线后让电流表测干路电流，如何改动？某同学用电流表测量并联电路中通过L2支路的电流，他连图如下，请在方框中帮他画出电路图，并改正连图错误。Ｌ1Ｌ2ＡS－＋思考：若想将原错误电路图改成串联电路如何改动（只许改一处）？L1L2abcdef练习3：根据题目要求，画出电路图和实物连线图方法：步骤：“综合法”⑴依题意判断电路图的连接方法；（串？并？）⑵画电路图、实物连线的先后自行选择；例3：如下图（b）为几个电路元件，要求：L1、L2并联，S1做总开关，S2控制灯L2。⑴画出电路图⑵在实物图上连线。S1S2L1L2L1L2S1S2火零地★家庭电路接线的规范电灯：接入电路的规范插座：接入电路的规范“左零右火中接地”火线开关保险丝灯头中点螺旋零线1.用两个灯泡、一个开关、一个滑动变阻器、一个电源设计出一个灯泡亮度不变，一个灯泡亮度可调节的电路。SM220VS1S22.设计：卫生间安装照明灯和换气扇电路要求：既可同时工作也可独立工作3.教室投影仪的光源是强光灯泡，发光时电风扇必须给予降温，为了保证灯泡不被烧坏，要求:带动风扇的电动机启动后，灯泡才能发光，风扇不转，灯泡不能发光。画出电路图。MS1S火车车厢指示灯厕所厕所4.火车车厢后面有两间厕所，只有当两间厕所的门都关上时（门的插销相当于开关）车上的指示灯才会发光，指示牌会显示“厕所有人”请画出符合要求的电路图。5.某电路中有一个封闭的电路盒，面板上有三个接线柱和灯泡、电铃各一个。为了探究内部结构，小明多次实验结果如表，画出盒内电路图。ABCABC铃灯导线连接产生现象A、C灯亮铃不响A、B铃响灯不亮B、C灯不亮铃不响•1.对于生活中常见的电路，你还有哪些不同的认识。谈一谈你的想法与大家分享。•2.说出你目前对电路连接中感到困惑的地方。
