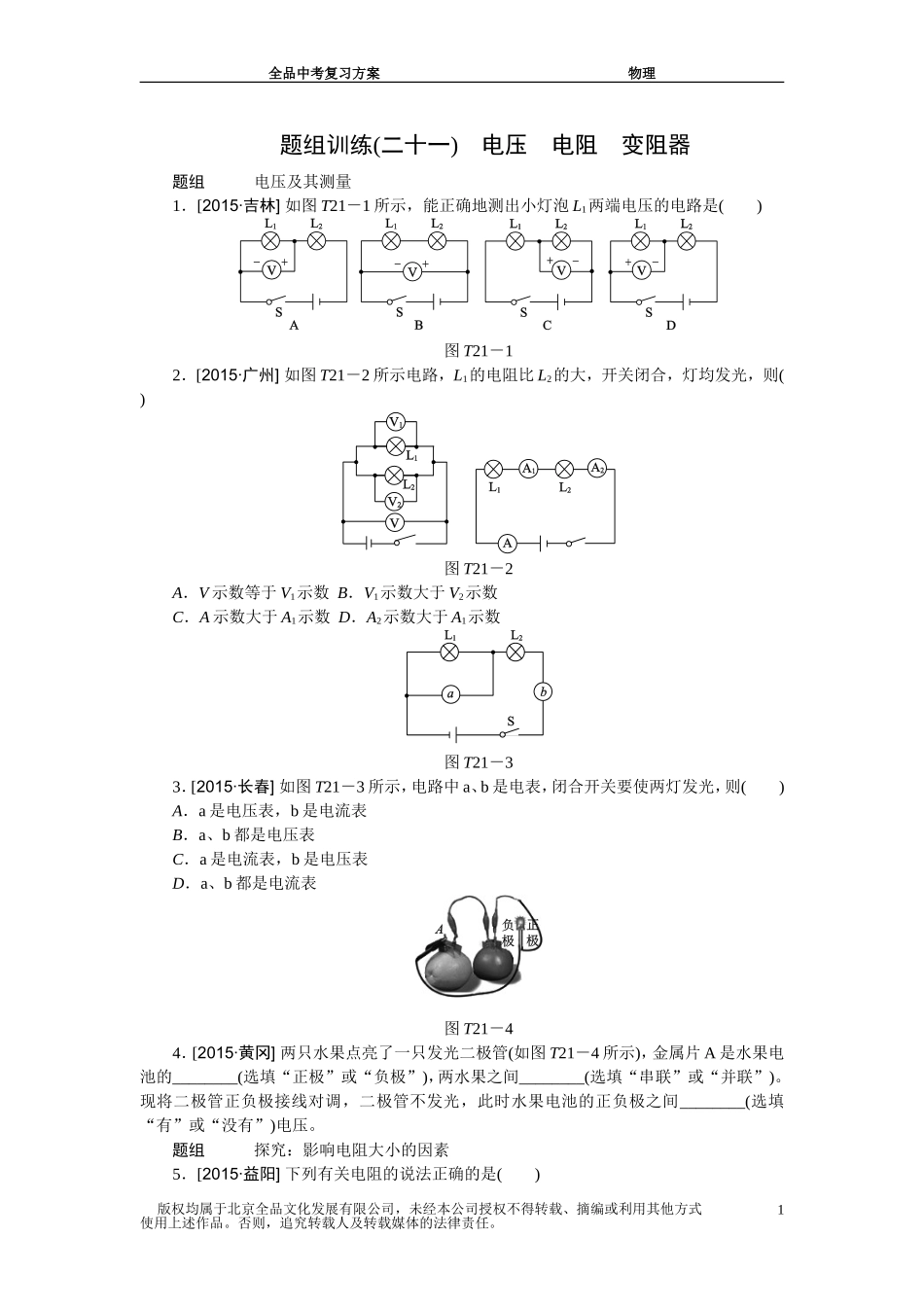

全品中考复习方案物理题组训练(二十一)电压电阻变阻器题组电压及其测量1．[2015·吉林]如图T21－1所示，能正确地测出小灯泡L1两端电压的电路是()图T21－12．[2015·广州]如图T21－2所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则()图T21－2A．V示数等于V1示数B．V1示数大于V2示数C．A示数大于A1示数D．A2示数大于A1示数图T21－33．[2015·长春]如图T21－3所示，电路中a、b是电表，闭合开关要使两灯发光，则()A．a是电压表，b是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a、b都是电流表图T21－44．[2015·黄冈]两只水果点亮了一只发光二极管(如图T21－4所示)，金属片A是水果电池的________(选填“正极”或“负极”)，两水果之间________(选填“串联”或“并联”)。现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间________(选填“有”或“没有”)电压。题组探究：影响电阻大小的因素5．[2015·益阳]下列有关电阻的说法正确的是()版权均属于北京全品文化发展有限公司，未经本公司授权不得转载、摘编或利用其他方式使用上述作品。否则，追究转载人及转载媒体的法律责任。1全品中考复习方案物理A．导体的电阻越大，表明导体的导电能力越强B．导体的电阻与导体两端的电压成正比C．导体中的电流为零时电阻也为零D．导体的电阻是导体本身的一种性质，与导体的材料、长度和横截面积等因素有关6．[2015·无锡]就导电性能来说，金属的导电性能一般比非金属________(选填“强”或“弱”)；有些物质如硅、锗等，其导电性能介于导体和绝缘体之间，称作________。某些物质在温度极低时，电阻会变成零，这就是________现象。7．[2015·义乌]为了探究“铅笔芯的电阻随温度的变化规律”，小明设计了如图T21－5所示电路。电源电压恒定，R0为定值电阻。图T21－5(1)在本实验中电阻R0的作用是________________。(2)小明检查电路后认为电路设计存在问题，实验过程中没有保持铅笔芯两端的电压相同，无法判断其电阻的变化，小明的观点是否正确，理由是：________________________________________________________________________________________________________________________________________________。(3)闭合开关后用酒精灯对铅笔芯进行加热，每隔10s记录一次电流值，实验测得的数据如下表所示：实验次数1234电流/A0.160.190.210.22由此可以得出：铅笔芯的电阻随温度的升高而________。题组滑动变阻器及其使用图T21－68．关于滑动变阻器的构造(如图T21－6所示)，下列说法正确的是()A．线圈是用塑料制成的B．滑片与金属棒之间是绝缘的C．滑片与线圈之间是绝缘的D．瓷筒与线圈之间是绝缘的9．[2015·天津]如图T21－7所示是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是()版权均属于北京全品文化发展有限公司，未经本公司授权不得转载、摘编或利用其他方式使用上述作品。否则，追究转载人及转载媒体的法律责任。2全品中考复习方案物理图T21－710．[2015·青海]小华想用滑动变阻器控制小灯泡的亮度，设计了如图T21－8所示的4种电路，其中正确的是()图T21－8A．②③B．③④C．①③D．①②11．[2015·北京]如图T21－9所示的电阻箱的示数为________Ω。图T21－9题组训练(二十一)电压电阻变阻器1．D2.A3.A4．负极串联有5．D6．强半导体超导7．(1)保护电路(2)不正确；电路中电源电压及定值电阻R0不变，若电流变大，则总电阻变小，说明铅笔芯电阻变小(3)减小8．D9.D10.A11．20版权均属于北京全品文化发展有限公司，未经本公司授权不得转载、摘编或利用其他方式使用上述作品。否则，追究转载人及转载媒体的法律责任。3
