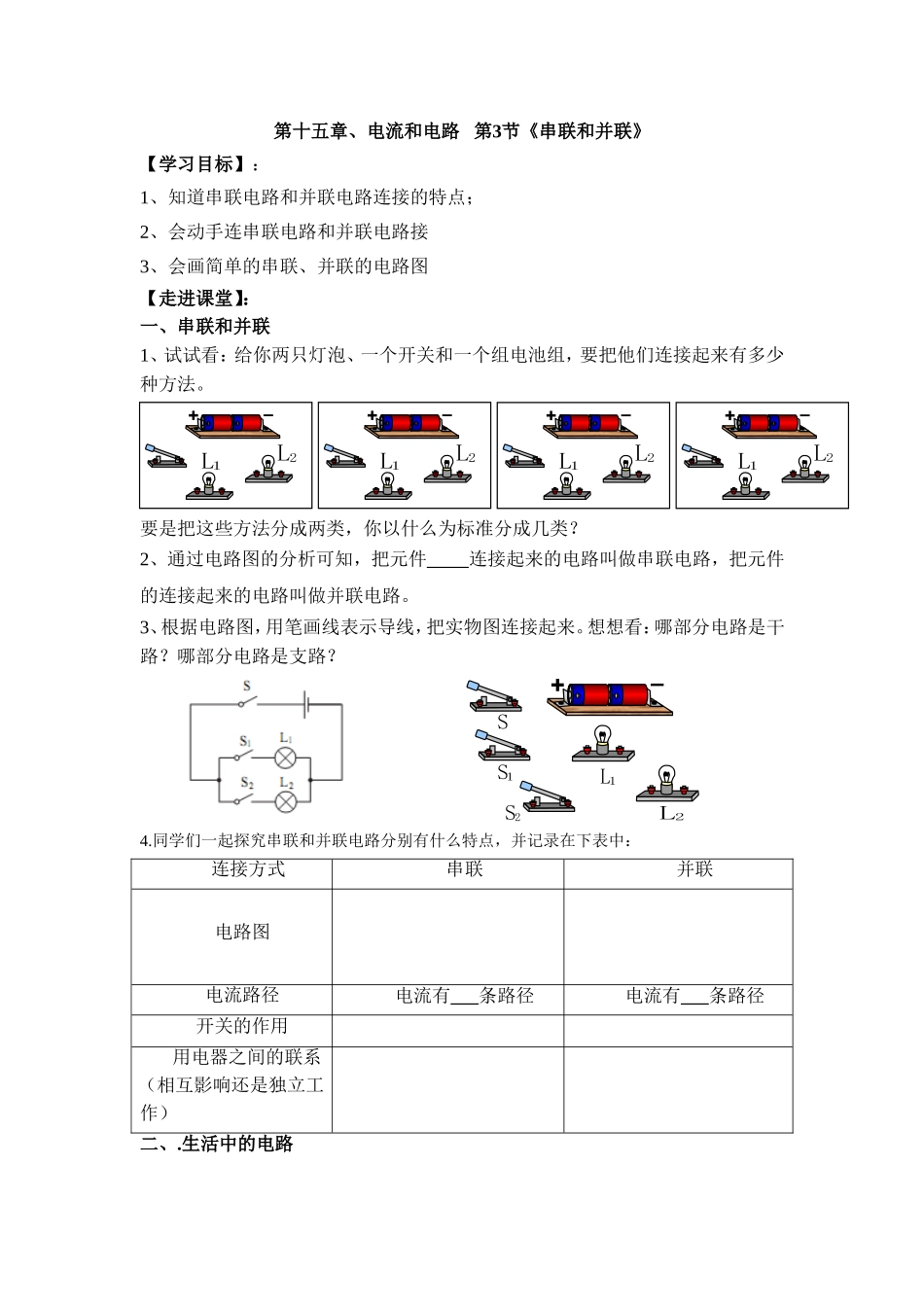

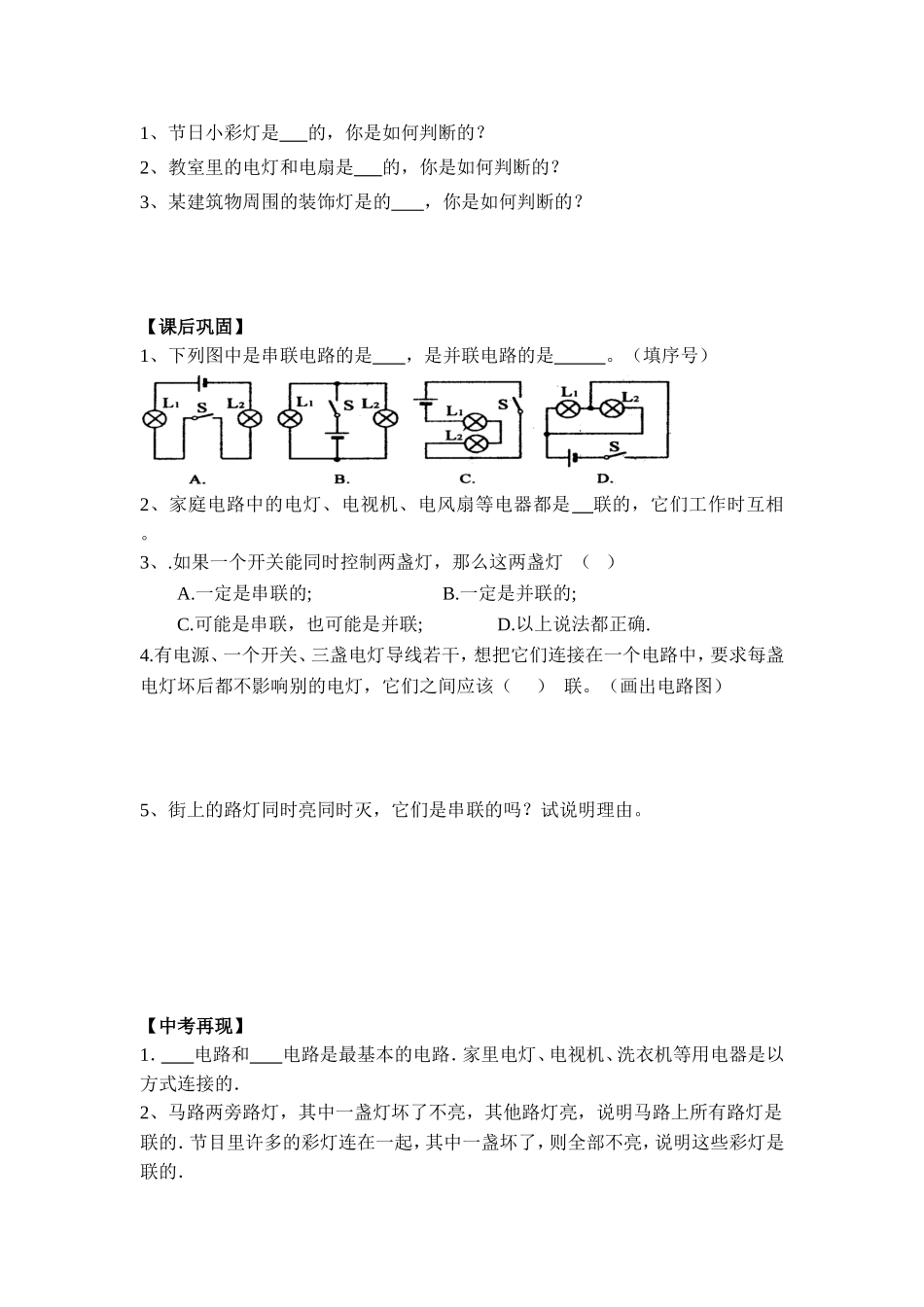

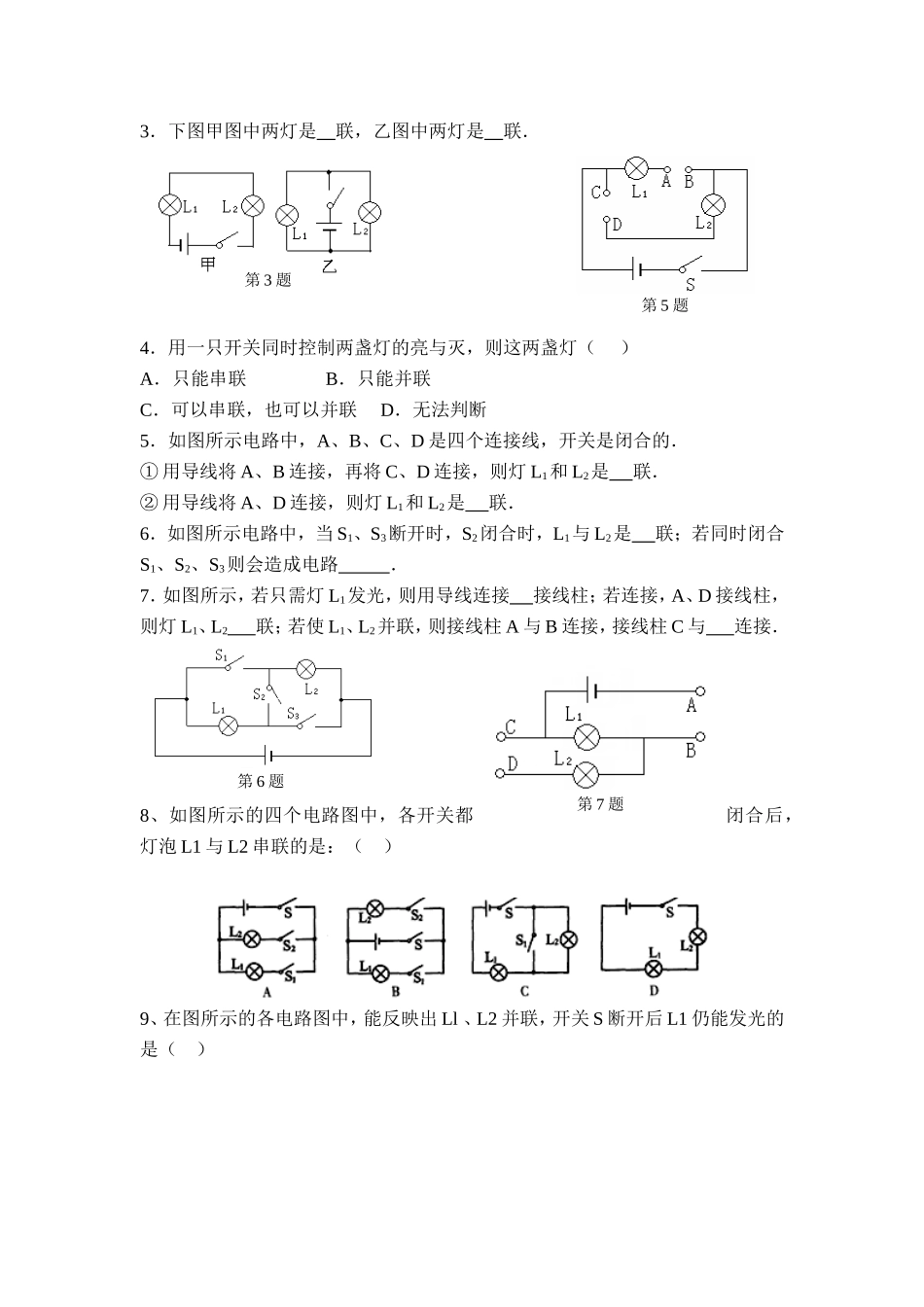

第十五章、电流和电路第3节《串联和并联》【学习目标】：1、知道串联电路和并联电路连接的特点；2、会动手连串联电路和并联电路接3、会画简单的串联、并联的电路图【走进课堂】：一、串联和并联1、试试看：给你两只灯泡、一个开关和一个组电池组，要把他们连接起来有多少种方法。要是把这些方法分成两类，你以什么为标准分成几类？2、通过电路图的分析可知，把元件连接起来的电路叫做串联电路，把元件的连接起来的电路叫做并联电路。3、根据电路图，用笔画线表示导线，把实物图连接起来。想想看：哪部分电路是干路？哪部分电路是支路？4.同学们一起探究串联和并联电路分别有什么特点，并记录在下表中：连接方式串联并联电路图电流路径电流有条路径电流有条路径开关的作用用电器之间的联系（相互影响还是独立工作）二、.生活中的电路1、节日小彩灯是的，你是如何判断的？2、教室里的电灯和电扇是的，你是如何判断的？3、某建筑物周围的装饰灯是的，你是如何判断的？【课后巩固】1、下列图中是串联电路的是，是并联电路的是。（填序号）2、家庭电路中的电灯、电视机、电风扇等电器都是联的，它们工作时互相。3、.如果一个开关能同时控制两盏灯，那么这两盏灯（）A.一定是串联的;B.一定是并联的;C.可能是串联，也可能是并联;D.以上说法都正确.4.有电源、一个开关、三盏电灯导线若干，想把它们连接在一个电路中，要求每盏电灯坏后都不影响别的电灯，它们之间应该（）联。（画出电路图）5、街上的路灯同时亮同时灭，它们是串联的吗？试说明理由。【中考再现】1．电路和电路是最基本的电路．家里电灯、电视机、洗衣机等用电器是以方式连接的．2、马路两旁路灯，其中一盏灯坏了不亮，其他路灯亮，说明马路上所有路灯是联的．节目里许多的彩灯连在一起，其中一盏坏了，则全部不亮，说明这些彩灯是联的．第3题第5题第7题3．下图甲图中两灯是联，乙图中两灯是联．4．用一只开关同时控制两盏灯的亮与灭，则这两盏灯（）A．只能串联B．只能并联C．可以串联，也可以并联D．无法判断5．如图所示电路中，A、B、C、D是四个连接线，开关是闭合的．①用导线将A、B连接，再将C、D连接，则灯L1和L2是联．②用导线将A、D连接，则灯L1和L2是联．6．如图所示电路中，当S1、S3断开时，S2闭合时，L1与L2是联；若同时闭合S1、S2、S3则会造成电路．7．如图所示，若只需灯L1发光，则用导线连接接线柱；若连接，A、D接线柱，则灯L1、L2联；若使L1、L2并联，则接线柱A与B连接，接线柱C与连接．8、如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是：（）9、在图所示的各电路图中，能反映出Ll、L2并联，开关S断开后L1仍能发光的是（）第6题10、如图所示的四个电路图，开关S能使L1和L2同时发光和熄灭的是（）A.甲、丙；B.乙、丁；C.甲、丁；D.丙、丁。11、某单位保密室有两道门，只有当两道门都关上时（关一道门相当于闭合一个电键），值班室内的指示灯才会发光，表明门都关上了。下面几个电路图中符合要求的是（）12、厨房的抽油烟机装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要它们同时工作，在如图所示的电路中，你认为符合上述要求的是（）13、下图为路口交通指示灯的示意图。指示灯可以通过不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解可以推断（）A．红灯、黄灯、绿灯是串联的；B．红灯、黄灯、绿灯是并联的C．红灯与黄灯并联后再与绿灯串联；D．绿灯与黄灯并联后再与红灯串联ABCD220VS1MS2220VSM220VS1MS2220VS1MS214、如图所示,当开关均断开时，能亮的灯是________联的；当开关都闭合时，能亮的灯是________联的；当S1闭合、S2断开时，能亮的灯是________联的。14题图15题图16题图15、如图所示，在电路中要使电灯L1和L2并联，应闭合开关_______。为了防止电路出现短路，不能同时闭合开关______________。16、如图所示的电路，如果使灯L1、L2串联，则应闭合开关__________，断开开关__________，如果使灯L1、L2并联，则应闭合开关__________，断开开关__________，如果闭合开关S1、S3，则会出现__________，这是不允许的。17、根据图甲所示的电路图，将...
