【课件】第4节电流的测量VIP免费

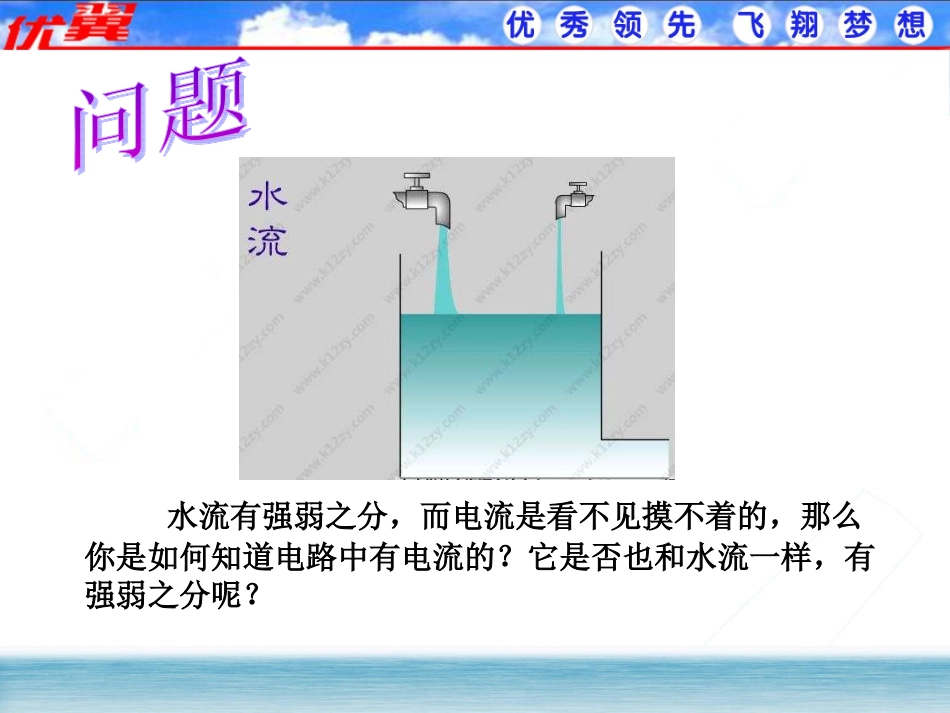

第4节电流的测量第十五章电流和电路水流有强弱之分，而电流是看不见摸不着的，那么你是如何知道电路中有电流的？它是否也和水流一样，有强弱之分呢？想一想你认为电力机车和手机工作时的电流有什么不同？怎样比较大小？我们依据经验常识知道：同一灯泡，亮度越大，说明通过的电流值越大。探究点一电流的强弱1．电流（I）：表示电流强弱的物理量。2．单位：安培，简称安，符号是A。电流的常用单位：毫安（mA）1mA=10-3A微安（A）1A=10-6A为了便于比较不同的电流值，物理学中引入了电流（I）这一物理量常见电流值刻度盘数值单位指针调零螺母正接线柱负接线柱量程为0～0.6A量程为0～3A1.电流表：测量电流的仪器。A+－认识电流表电流表的电路符号探究点二电流的测量2.电流表的连接：（1）电流表必须和被测的用电器串联。（2）电流必须从正接线柱流入，从负接线柱流出。（3）必须正确选择量程。（4）不允许把电流表直接连到电源的两极！找一找下面四幅图的连接有问题吗？不要把电流表直接连到电源的两极上．电流表与被测用电器要串联；电流要从电流表的“+”接线柱进，“-”接线柱出不要超过电流表的量程；以下电路中，电流表连接方法正确的是（）AAAABAACD练一练3.电流表的读数：（1）明确所选电流表的量程；（2）确定电流表的分度值；（3）由指针位置读出示数。0~0.6A0~3A0.02A0.1A量程分度值请读出下列电流表的示数。0.58A1.4A练一练4.练习使用电流表测量电路中的电流（1）画出实验电路图；（2）按电路图连接实验器材；（3）进行实验。提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。实验1SLASLA实验2改变电流表在电路中的位置，比较电流表两次示数。想一想，两次电流表的示数相同说明什么？1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5A），并画出电路图。L2L1SL2L1A练一练2．根据所给电路图连接实物图。L2L1L2L1A1A2A2A1练一练3．开关控制，电流表A1测的电流，电流表A2测的电流。再画出电路图。干路L1干路L2L1A2A1L2L1A2A1练一练电流的强弱电流的测量课堂小结
