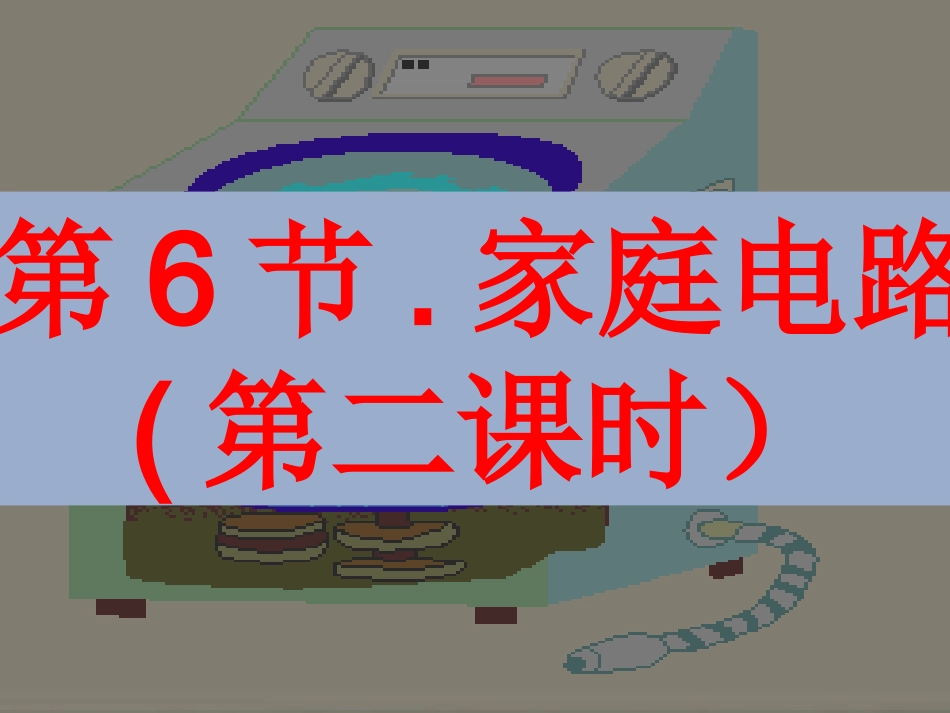

你们会安装这个家庭电路吗？你们会安装这个家庭电路吗？想知道它是怎么安装的吗？想知道它是怎么安装的吗？第6节.家庭电路(第二课时）..。。熔断器闸刀开关插座电灯开关220v火线零线电能表进户线1、家庭电路的基本组成2、晚上你在家做作业，突然，保险丝熔断了，你首先要做什么？电路中的电流过大的原因①电路中用电器总功率过大②发生短路：即两根电源线（火线和零线）直接连通（1）作用：当电流过大时，自动熔断，切断电路（2）工作原理：电流的热效应电流过大的原因：短路或总功率太大（4）选择：保险丝时应使保险丝的额定电流等于或稍大于电路中正常工作时的电流（3）材料：电阻率大、熔点低的金属合金制成保险丝：6、断路器：作用：连接方法：原理：代替闸刀开关和保险丝串联在火线上双金属片膨胀系数不同断路器与熔断器相比，有什么优点？断路器替代闸刀开关和熔断器，能手动切断电路，代替闸刀开关；当电流达到额定值的一定倍数（1.2～3.5倍）时，会在几分钟甚至几秒钟自动切断电路，故障排除后，不用更换，只要手动复位。7、开关：⑴和被控制的用电器串联⑵开关应接在火线上连接方法：电灯泡电灯泡⑴原理：利用电流的热效应制成的⑶构造：①灯丝：用熔点很高的钨做的②为了防止钨丝在高温下被烧断，小功率的灯泡都抽成真空；大功率（60w以上）灯泡充进氮气和氩气，以阻碍钨丝在高温下升华⑵种类：插口式和螺旋式8、插座插座：插头：⑴安装方法：6、插座B、插座右端接火线,左端接零线。A、与电灯或其它插座并联同是漏电，为何反差如此大？同是漏电，为何反差如此大？“左零右火上接地”用电器金属外壳当一回小电工:你在检修家庭电路时发现电灯L不亮。用测电笔测试C、D后，发现这两处都能使氖管发光，而测试A、B两点时，只有在测A点时氖管发光，讨论下，你觉得故障出在哪里呢？火线零线LABCD请你仔细读图，指出图中的错误，并改正。研究和安装楼梯灯线路220V主页研究和安装楼梯灯线路220V研究和安装楼梯灯线路220V研究和安装楼梯灯线路220V练习:这是小明同学设计的家庭电路，请你说出其缺少什么元件？你认为它应该接在哪里？..。。220V火线零线电能表组成元件作用连接方式和位置电能表用来测量消耗的电能与进户线相接串联在干路中总开关闸刀开关检修更换元件时切断电源，以免触电连在电能表后面，串联在干路中保险盒电流过大时自动切断电路避免引起火灾连在总开关后面，串联在干路中开关控制单个用电器的通电接在火线上,与各用电器串联插座给可搬动的家用电器供电与其他用电器并联在电路中用电器消耗电能为人们服务各用电器之间是并联的
