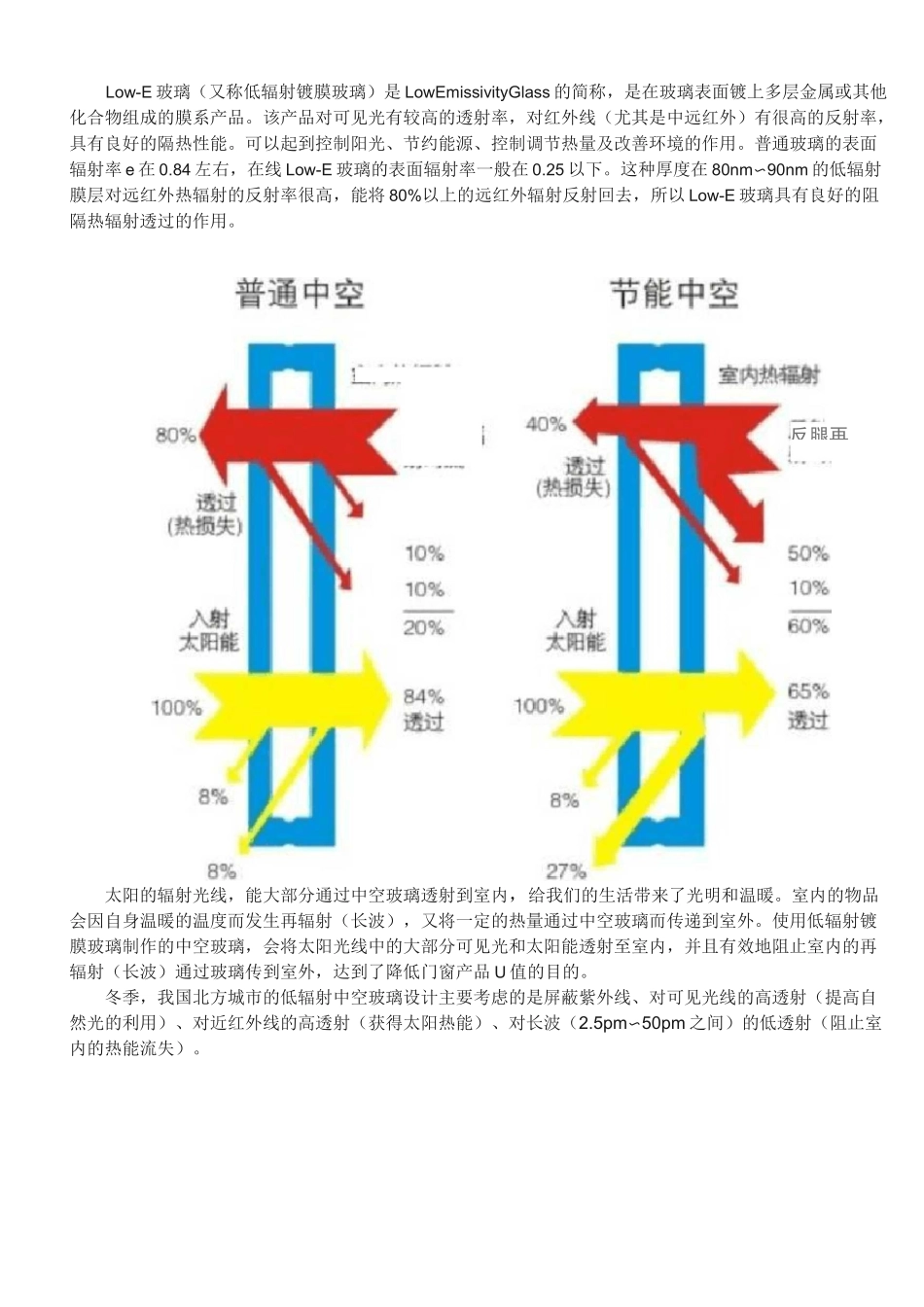

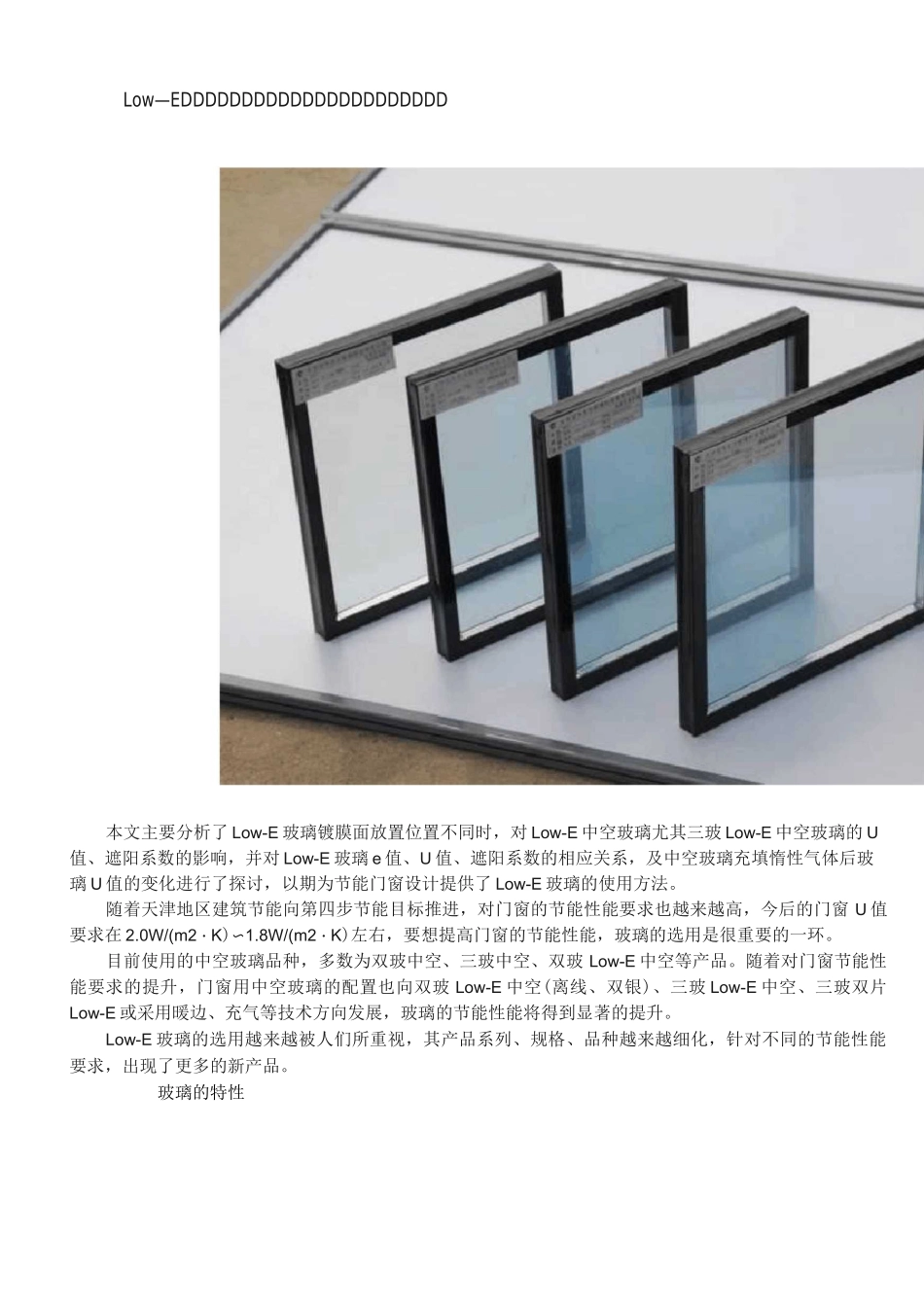

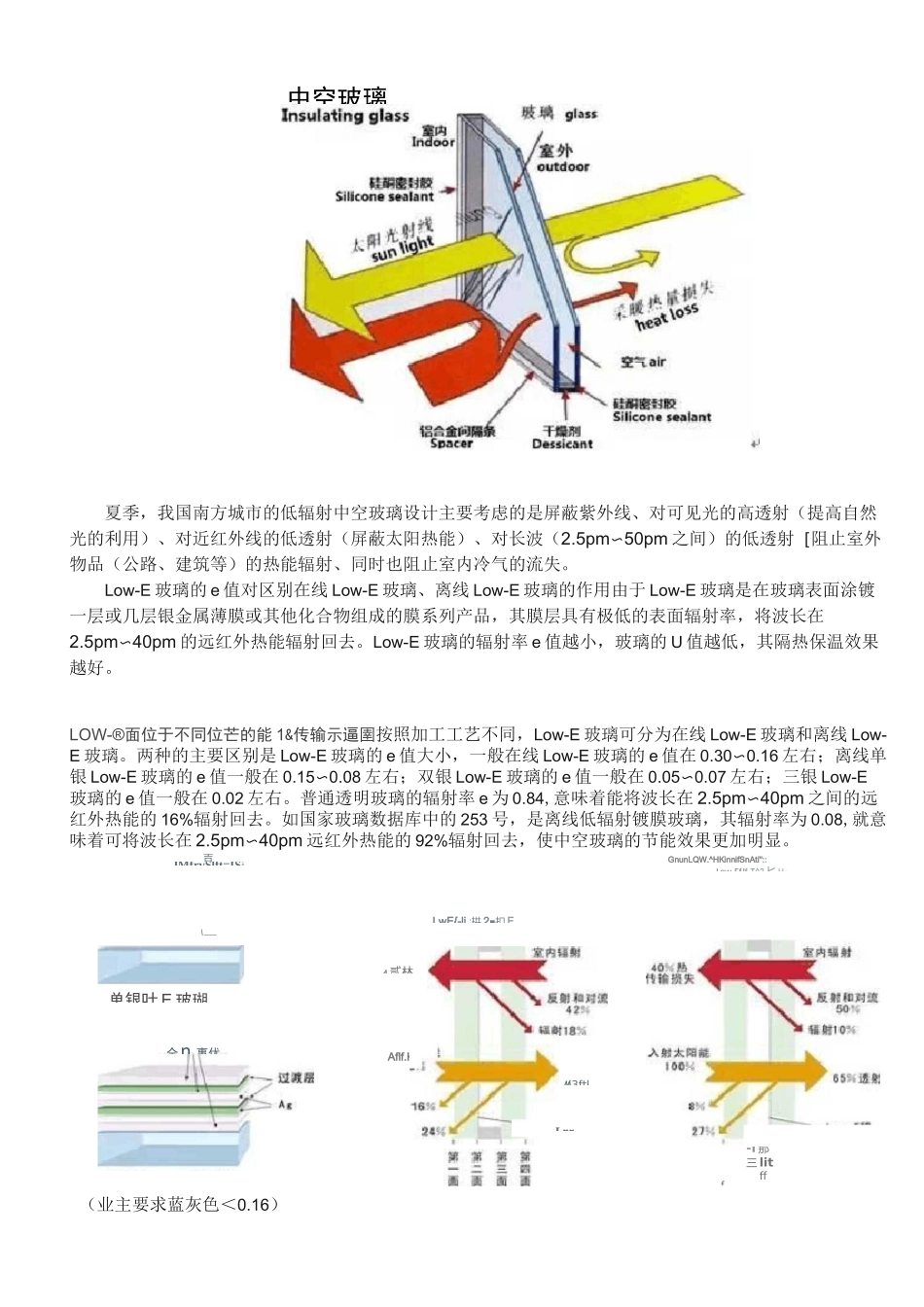

Low—EDDDDDDDDDDDDDDDDDDDDDD本文主要分析了Low-E玻璃镀膜面放置位置不同时,对Low-E中空玻璃尤其三玻Low-E中空玻璃的U值、遮阳系数的影响,并对Low-E玻璃e值、U值、遮阳系数的相应关系,及中空玻璃充填惰性气体后玻璃U值的变化进行了探讨,以期为节能门窗设计提供了Low-E玻璃的使用方法。随着天津地区建筑节能向第四步节能目标推进,对门窗的节能性能要求也越来越高,今后的门窗U值要求在2.0W/(m2・K)〜1.8W/(m2・K)左右,要想提高门窗的节能性能,玻璃的选用是很重要的一环。目前使用的中空玻璃品种,多数为双玻中空、三玻中空、双玻Low-E中空等产品。随着对门窗节能性能要求的提升,门窗用中空玻璃的配置也向双玻Low-E中空(离线、双银)、三玻Low-E中空、三玻双片Low-E或采用暖边、充气等技术方向发展,玻璃的节能性能将得到显著的提升。Low-E玻璃的选用越来越被人们所重视,其产品系列、规格、品种越来越细化,针对不同的节能性能要求,出现了更多的新产品。玻璃的特性反射再罐射对流Low-E玻璃(又称低辐射镀膜玻璃)是LowEmissivityGlass的简称,是在玻璃表面镀上多层金属或其他化合物组成的膜系产品。该产品对可见光有较高的透射率,对红外线(尤其是中远红外)有很高的反射率,具有良好的隔热性能。可以起到控制阳光、节约能源、控制调节热量及改善环境的作用。普通玻璃的表面辐射率e在0.84左右,在线Low-E玻璃的表面辐射率一般在0.25以下。这种厚度在80nm〜90nm的低辐射膜层对远红外热辐射的反射率很高,能将80%以上的远红外辐射反射回去,所以Low-E玻璃具有良好的阻隔热辐射透过的作用。太阳的辐射光线,能大部分通过中空玻璃透射到室内,给我们的生活带来了光明和温暖。室内的物品会因自身温暖的温度而发生再辐射(长波),又将一定的热量通过中空玻璃而传递到室外。使用低辐射镀膜玻璃制作的中空玻璃,会将太阳光线中的大部分可见光和太阳能透射至室内,并且有效地阻止室内的再辐射(长波)通过玻璃传到室外,达到了降低门窗产品U值的目的。冬季,我国北方城市的低辐射中空玻璃设计主要考虑的是屏蔽紫外线、对可见光线的高透射(提高自然光的利用)、对近红外线的高透射(获得太阳热能)、对长波(2.5pm〜50pm之间)的低透射(阻止室内的热能流失)。反腿再Aflf.KKlik10W;-I那三litff夏季,我国南方城市的低辐射中空玻璃设计主要考虑的是屏蔽紫外线、对可见光的高透射(提高自然光的利用)、对近红外线的低透射(屏蔽太阳热能)、对长波(2.5pm〜50pm之间)的低透射[阻止室外物品(公路、建筑等)的热能辐射、同时也阻止室内冷气的流失。Low-E玻璃的e值对区别在线Low-E玻璃、离线Low-E玻璃的作用由于Low-E玻璃是在玻璃表面涂镀一层或几层银金属薄膜或其他化合物组成的膜系列产品,其膜层具有极低的表面辐射率,将波长在2.5pm〜40pm的远红外热能辐射回去。Low-E玻璃的辐射率e值越小,玻璃的U值越低,其隔热保温效果越好。LOW-®面位于不同位芒的能1&传输示逼圉按照加工工艺不同,Low-E玻璃可分为在线Low-E玻璃和离线Low-E玻璃。两种的主要区别是Low-E玻璃的e值大小,一般在线Low-E玻璃的e值在0.30〜0.16左右;离线单银Low-E玻璃的e值一般在0.15〜0.08左右;双银Low-E玻璃的e值一般在0.05〜0.07左右;三银Low-E玻璃的e值一般在0.02左右。普通透明玻璃的辐射率e为0.84,意味着能将波长在2.5pm〜40pm之间的远红外热能的16%辐射回去。如国家玻璃数据库中的253号,是离线低辐射镀膜玻璃,其辐射率为0.08,就意味着可将波长在2.5pm〜40pm远红外热能的92%辐射回去,使中空玻璃的节能效果更加明显。(业主要求蓝灰色<0.16)中空玻璃吉JMfrvSlft=ISi\—单银叶E玻瑚4贰林LwE{-li.:拱2■扣FMi3ftl仝n.事优Lnr-Lnr-GnunLQW.^HKinnifSnAti''::Low-EfJf-T^3匕H:f离线Low-E玻璃一般膜系由几到十几层膜层构成,镀膜材料为金属银,其中仅仅是银膜层起低辐射作用,其它膜层全部为保护和过度膜层。采用真空磁控溅射工艺,在玻璃表面镀上单层、双层或多层银的功能膜,银的两侧需加上多层介质膜。为了追求不同地区的更高节能要求,相继出现了双银、三银的低辐射镀膜玻璃。其膜系结构比普通Lo...
