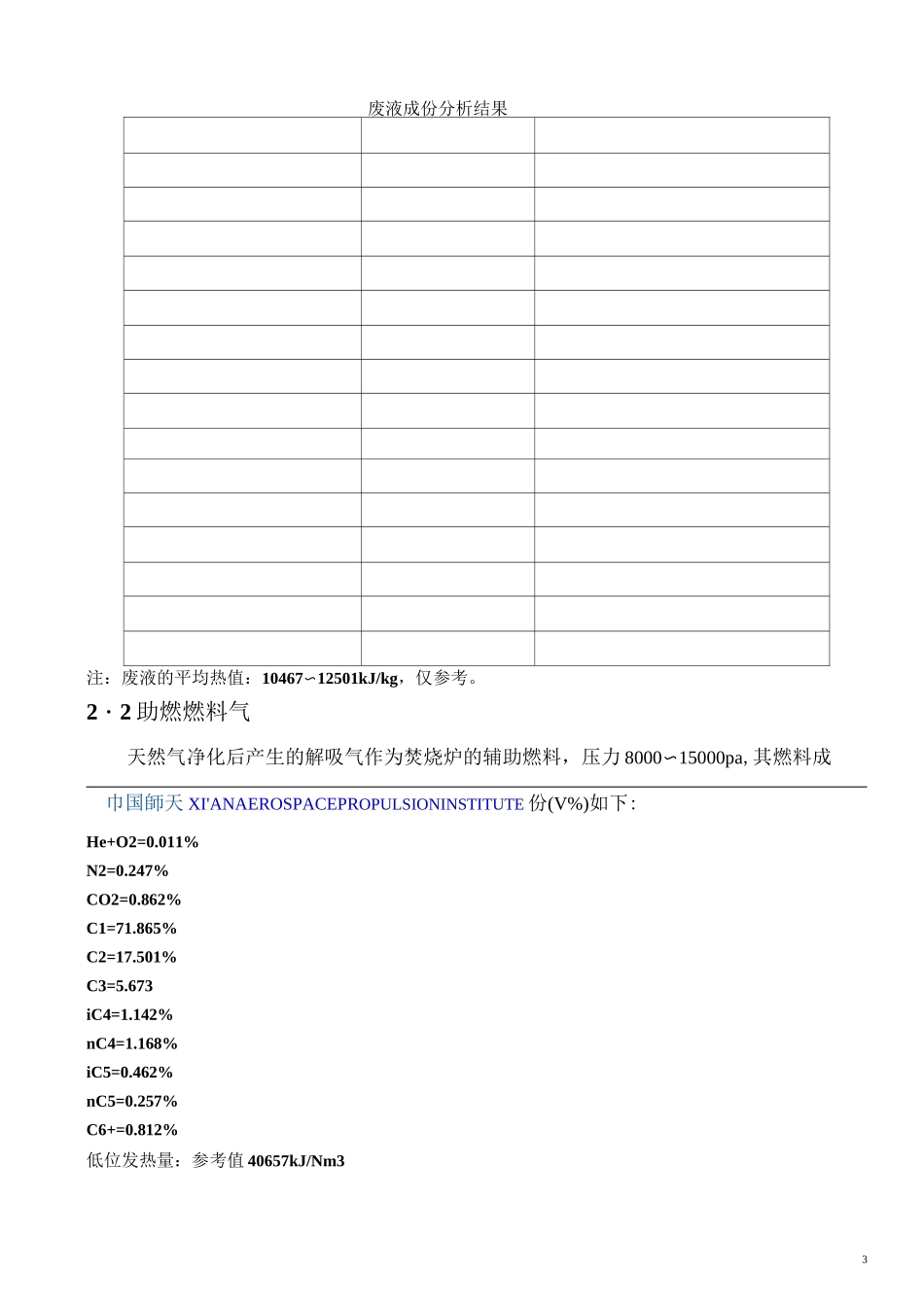

⑥西安航天动力研究所巾国師天XI'ANAEROSPACEPROPULSIONINSTITUTE废液焚烧装置设计方案报告西安航天动力研究所2012年10月30日⑥西安航天动力研究所2巾国師天XI'ANAEROSPACEPROPULSIONINSTITUTE目录3废液成份分析结果注：废液的平均热值：10467〜12501kJ/kg，仅参考。2・2助燃燃料气天然气净化后产生的解吸气作为焚烧炉的辅助燃料，压力8000〜15000pa,其燃料成巾国師天XI'ANAEROSPACEPROPULSIONINSTITUTE份(V%)如下:He+O2=0.011%N2=0.247%CO2=0.862%C1=71.865%C2=17.501%C3=5.673iC4=1.142%nC4=1.168%iC5=0.462%nC5=0.257%C6+=0.812%低位发热量：参考值40657kJ/Nm3⑥西安航天动力研究所43.设计要求3.1废液焚烧处理的主要标准依据：3.1.1国家环保局GB18484—2001《危险废物焚烧污染控制标准》2002-01-01实施。3.1.2国家环保局、国家质量监督检验检疫总局GB18597-2001《危险废物贮存污染控制标准》2002-07-01实施。3.1.3国家环保局GB16297-1996《大气污染物综合排放标准》1997-01-01实施。3.1.4危险废物集中焚烧处置工程建设技术规范。3.2废液预处理系统：3.2.1预处理装置(含储液槽、过虑器等)的处理能力8t/h。3.3废液焚烧系统：3.3.1废液燃烧器选用空气或蒸汽雾化形式，悬浮燃烧。3.3.2防止废液输送阻塞管道及阀门，管路设置吹扫装置。3.3.3废液管路选用耐腐的阀门及管道。3.3.4废液和天然气燃烧器应有可靠的质量、优良的性能、完善的自控系统，燃烧器与焚烧炉炉膛相匹配。3.3.5燃烧器设有安全保护装置，燃烧器点火启动不正常时，安全保护装置自动切断燃料供应。巾国師天XI'ANAEROSPACEPROPULSIONINSTITUTE336燃烧器设有火焰报警装置和温控自动调节装置，保证系统安全运行。3.3.7焚烧炉温度1100〜1300°C。3.3.8烟气停留时间三2S。3.3.9焚烧效率三99.9%。3.3.10焚烧去除率三99.99%。3.3.11焚烧残渣的热灼减率V5%。3.3.12焚烧炉排烟温度300C。3.4燃烧室的性能要求：3.4.1结构形式：为露天布置，炉顶设顶盖。53.4.2焚烧炉为负压运行，其值为-50〜200Pa。3.4.3燃烧室承压能力按土4kPa。3.4.4应设置运行、维护和检修用平台扶梯。3.4.5燃烧室炉膛采高铝砖耐火材料，耐高温，耐磨损，耐腐蚀。3.4.6燃烧室的炉墙、烟道、测点、人孔等处应有良好的密封性，防止泄漏。3.4.7应满足的大修周期为六年，小修周期为三年。3主要设计思路废液回收装置燃烧器与普通酸性气体燃烧器最大的区别是有大量的液态物质需要进入炉膛，废液在高温下产生热分解，此反应为吸热反应，因此需要烧嘴燃烧燃料和空气提供大量热量，同时保证炉温控制在后续工艺需要的合适水平。废液雾化后在焚烧炉内完全分解，酸性气体在炉内完全反应，炉内温度控制在1100°C左右，燃烧过程需要富氧。首先进行热力学参数计算，在保证满足要求的前提下进行了结构设计。根据上述要求喷嘴及焚烧炉的总体设计思路如下：（1）废液喷嘴使用空气辅助雾化喷嘴，提高雾化质量和均匀度；（2）燃料气和助燃空气选用旋流喷嘴，形成较大燃气回流区，提高火焰稳定性，增强炉膛内部的湍流度；（3）废液喷嘴设置在炉膛前端火焰外焰位置，通过炉膛周向均匀喷入炉内，烧嘴的燃气回流区与废液喷雾场相互作用，促进掺混加快废液的蒸发和分解速度；巾国師天XI'ANAEROSPACEPROPULSIONINSTITUTE(4)烧嘴的内喷嘴设置缩进长度，烧嘴出口利用耐火材料形成扩口，提高燃烧效率和火焰稳定性。(5)废水喷淋降温系统设置在保证废液充分分解的后端分层喷入，为保证废水的充分蒸发，采用空气辅助雾化喷嘴。4热力计算根据废液处理5t/h的要求，对所需的空气量及燃料气量进行了计算，并对整个过程的热力学参数进行了计算。炉温按1100°C设计，考虑到气体燃烧效率高，而废液中有机物的燃烧效率较低，综合⑥西安航天动力研究所6考虑燃烧效率取0.95，热力计算温度取为1440K。废液焚烧的热力计算结果如下：P,BART,KM,(1/n)Cp,KJ/(KG)(K)GAMMAsSONVEL,M/SEC1.00001425.0726.9051.46631.2674747.1MOLEFRACTIONS*Ar*CO2H2O*NO*N2*OH*O25025030.006550.054120.256670.000430.602690.000060.073390.006000.00009由计算结果可以看出，由于废液可燃分很多，热值比较高，因此仅采用废液焚烧...
