电流的测量习题VIP免费

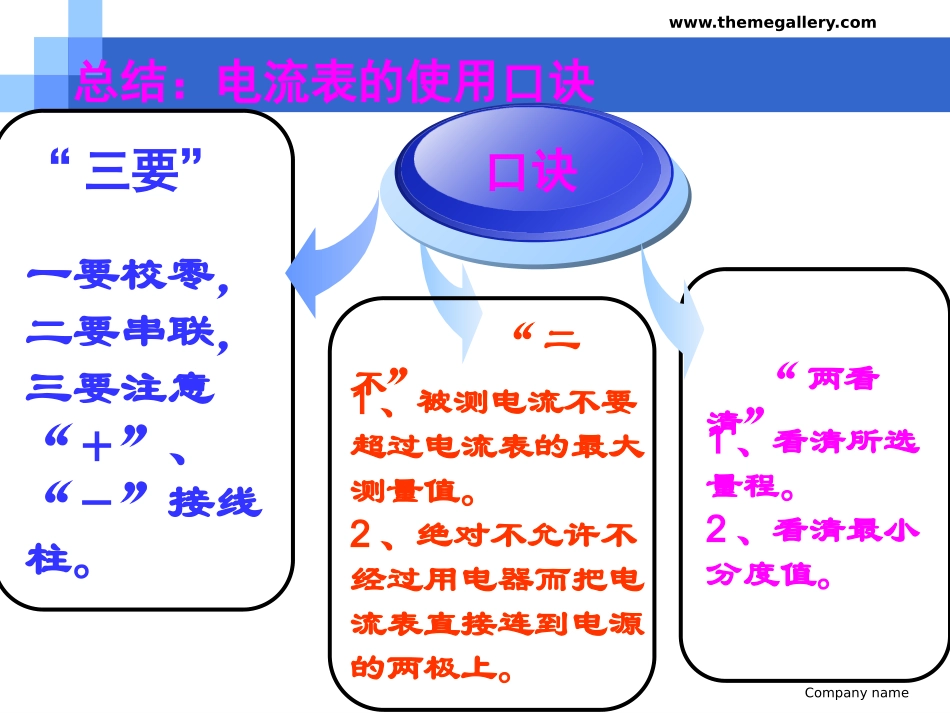

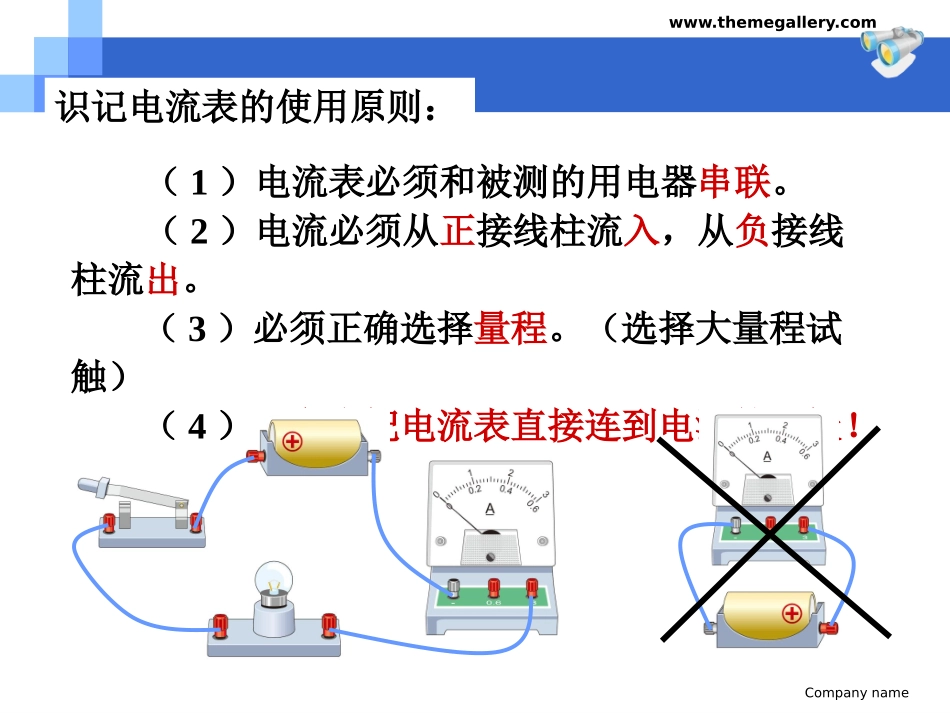

第4节电流的测量Companynamewww.themegallery.com识记电流表的使用原则：（1）电流表必须和被测的用电器串联。（2）电流必须从正接线柱流入，从负接线柱流出。（3）必须正确选择量程。（选择大量程试触）（4）不允许把电流表直接连到电源的两极！Companynamewww.themegallery.com“三要”口诀“二不”总结：电流表的使用口诀“两看清”一要校零，二要串联，三要注意“＋”、“－”接线柱。1、被测电流不要超过电流表的最大测量值。2、绝对不允许不经过用电器而把电流表直接连到电源的两极上。1、看清所选量程。2、看清最小分度值。Companynamewww.themegallery.com1、下面是测量通过小灯泡的四个电路图，其中接法正确的是（）C堂堂清练习巩固2、要用电流表测量灯泡L1中的电流，如下列图所示的四个电路中，接法正确的是（）C3．如下图所示的电路中，用电流表测出通过L2中的电流，其中正确的电路是()C4．下图中用电流表测灯泡的电流正确连接的是()D解析：图A中电流表正、负接线柱接反；图B中电流表与灯泡是并联的；图C中电流表使用了两个正接线柱．电流表的读数5、图5－4－1所示的电流表甲、乙的示数分别为____________A、____________A.0.262.40图5－4－1思路点拨：读数时注意当前使用的量程和分度值．Companynamewww.themegallery.com6、在使用电流表的规则中，以下说法错误的是[]A.必须使电流从“+”接线柱流进电流表，从“-”接线柱流出电流表B.电流表要串联在电路中C.被测电流不要超过电流表的量程D.可以把电流表直接连在电源两极上DCompanynamewww.themegallery.com7.小明同学在练习用电流表测电流的实验中，记录了测量结果是2.1A，同桌的小锋发现他的测量结果与小明的测量结果相差较大，于是寻找电路原因，终于发现小明是以0.6A的量程来测量,而问题出在读数时却按3A的量程读数,则小明的实际测量值应为（）A、2.1AB、0.42AC、2.12AD、0.6AB考考你Companynamewww.themegallery.com考考你A8、观察下面电路图，电流表测量的是哪部分电流（）AA灯L2B灯L1C干路D以上都不对Companynamewww.themegallery.com9．6A=_______mA=______μA；120μA=__________mA=_______A。6006×1050.121.2×10-410、王海同学用电流表测量电流时，把电流表串联接入电路后闭合开关，发现指针偏转如左图所示，产生这种情况的原因是，另一组同学测量时，则发现指针偏转如右图所示，产生这种情况的原因是。超过量程正负接线柱接反了11．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5A），并画出电路图。L2L1SL2L1A练一练12．根据所给电路图连接实物图。L2L1L2L1A1A2A2A1练一练13．开关控制，电流表A1测的电流，电流表A2测的电流。再画出电路图。干路L1干路L2L1A2A1L2L1A2A1练一练SLASLA①②电流表接在这个简单电路的不同位置，两次电流表的示数有什么关系？用电器串联或并联时，流过各用电器的电流有怎样的关系呢？探究1：串联电路的电流规律SL2ABCL1SL2L1A测量A点电流实验探究猜想：流过A、B、C各点的电流大小可能存在什么关系？猜想：流过A、B、C各点的电流大小可能存在什么关系？1．设计实验电路；2．根据电路图连接电路；3．进行测量，将测量数据记录在表格中；4．换上另外两个规格不同的小灯泡，再次实验。L2L1实验步骤实验结论：串联电路中，电流处处相等。次数A点电流IA/AB点电流IB/AC点电流IC/A123实验数据L1L2L1ABC猜想：流过A、B、C各点的电流大小可能存在什么关系？猜想：流过A、B、C各点的电流大小可能存在什么关系？实验2：并联电路的电流规律1．设计实验电路；2．根据电路图连接电路；3．进行测量，将测量数据记录在表格中；4．换上另外两个规格不同的小灯泡，再次实验。L2L1实验步骤：实验结论：并联电路中，干路电流等于各支路电流之和。次数A点电流IA/AB点电流IB/AC点电流IC/A123实验数据1．如图所示，小阳用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知IA＝0.2A，则IB＝_______，IC＝_______。0.2A0.2AABCL1L2练一练2．如图所示电路图，电流表A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流...
