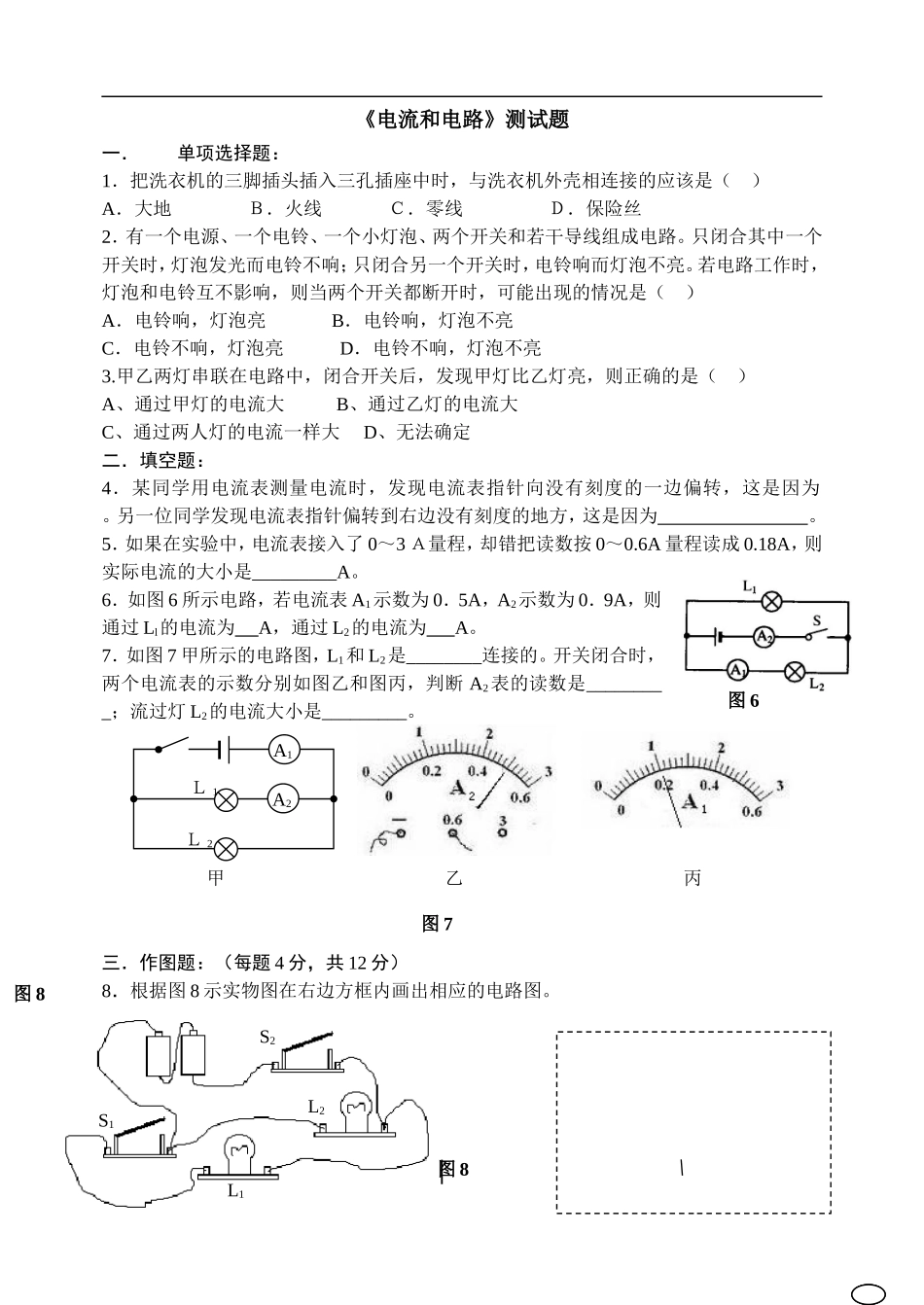

《电流和电路》测试题一．单项选择题：1．把洗衣机的三脚插头插入三孔插座中时，与洗衣机外壳相连接的应该是（）A．大地Ｂ．火线Ｃ．零线Ｄ．保险丝2．有一个电源、一个电铃、一个小灯泡、两个开关和若干导线组成电路。只闭合其中一个开关时，灯泡发光而电铃不响；只闭合另一个开关时，电铃响而灯泡不亮。若电路工作时，灯泡和电铃互不影响，则当两个开关都断开时，可能出现的情况是（）A．电铃响，灯泡亮B．电铃响，灯泡不亮C．电铃不响，灯泡亮D．电铃不响，灯泡不亮3.甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（）A、通过甲灯的电流大B、通过乙灯的电流大C、通过两人灯的电流一样大D、无法确定二．填空题：4．某同学用电流表测量电流时，发现电流表指针向没有刻度的一边偏转，这是因为。另一位同学发现电流表指针偏转到右边没有刻度的地方，这是因为。5．如果在实验中，电流表接入了0～3Ａ量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。6．如图6所示电路，若电流表A1示数为0．5A，A2示数为0．9A，则通过Ll的电流为A，通过L2的电流为A。7．如图7甲所示的电路图，L1和L2是________连接的。开关闭合时，两个电流表的示数分别如图乙和图丙，判断A2表的读数是_________；流过灯L2的电流大小是_________。三．作图题：（每题4分，共12分）8．根据图8示实物图在右边方框内画出相应的电路图。第1页共2页S1L1S2L2甲A1A2Ｌ2Ｌ1乙丙图6图7图8图89、用笔画线表示导线，把下图所引出的a、b、c、d、e正确连入电路。火线零线地线bcead四．实验和探究题：图1310．如图13的两个电流表的刻度盘可能你没有见过，但只要仔细观察，你一定能读出它们的示数。甲电流表的示数为________，乙电流表的示数为________。11．按要求把图14的实物元件连接起来，使小灯泡L1和L2并联，电流表测量电路的总电流，开关控制整个电路。12、如图15所示探究串联电路中各点电流的关系：（1）提出问题：（2）猜想与假设：（3）设计实验：分别把、ca、各点断开，把接入电路，测量流过的，看它们之间有什么关系。换上另外两只小灯泡，再次测量b，看是否还有同样的关系。(图15)（4）进行实验（5）分析与论证测量结果说明：（Ia、Ib、Ic间的关系），得出结论：。第2页共2页L1L20.63甲乙图14
