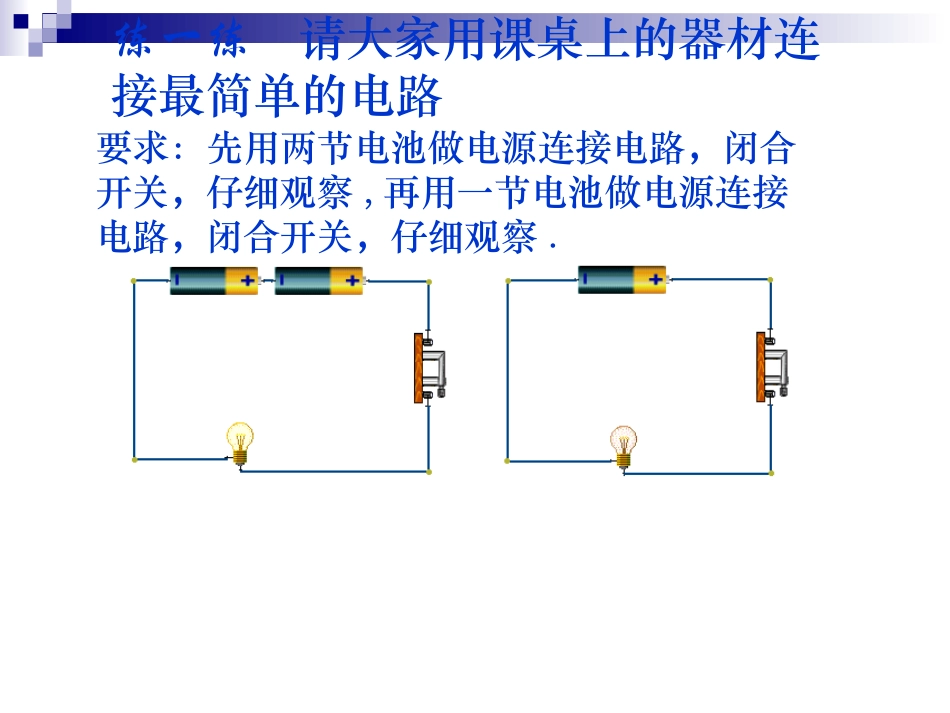

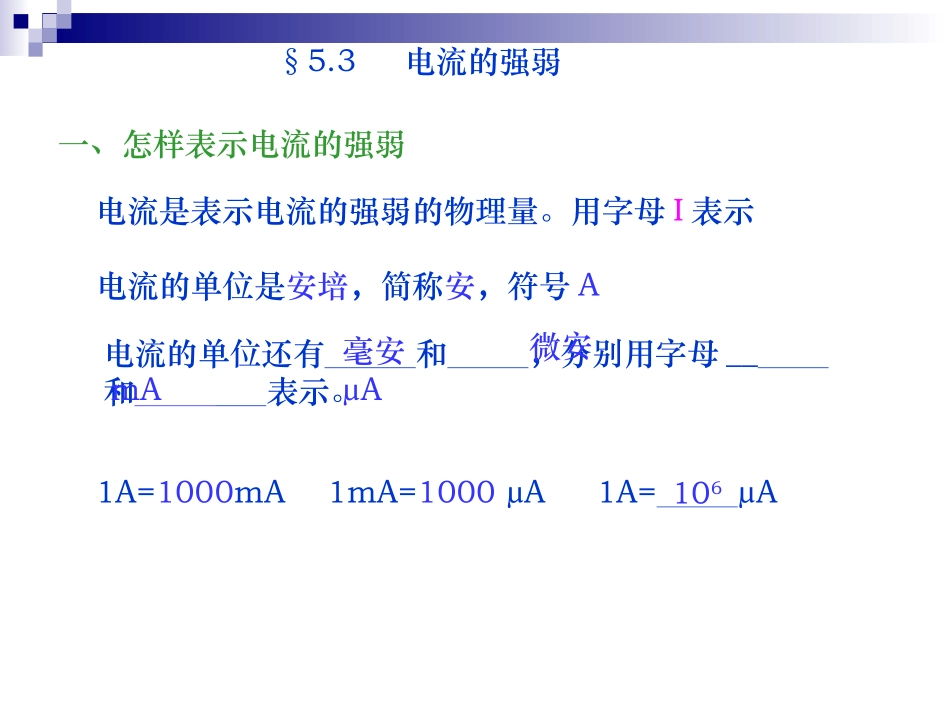

第五章第三节练一练请大家用课桌上的器材连接最简单的电路要求：先用两节电池做电源连接电路，闭合开关，仔细观察,再用一节电池做电源连接电路，闭合开关，仔细观察.§5.3电流的强弱电流是表示电流的强弱的物理量。用字母I表示电流的单位是安培，简称安，符号A一、怎样表示电流的强弱电流的单位还有和，分别用字母__和表示。1A=1000mA1mA=1000μA1A=μA毫安微安mAμA106电子手表：1.5～2μA电子计算器：150μA移动电话：待机电流为：15～50mA开机电流为：60～300mA发射电流为：200～400mA身边的电流值荧光灯：约150mA微波炉：2.8～4.1A电冰箱：约1A身边的电流值电饭煲：3.2～4.5A柜式空调：约10A身边的电流值高压输电线：约200A闪电：（2～20）×104A身边的电流值小资料测量电流的工具：电流表符号：A二、电流二、电流表表常见电流表使用规则读数示范读数练习下一页实验常见的电流表常见的电流表教学电流表学生用电流表小量程电流表下一页返回前页电流表的读数示范:读数要首先判断电流表的量程(由接线柱确定)学校实验室常用的电流表如右图它的量程是0—3安和0—0.6安电流表共有三个接线柱，标着“３”和“０.６”的为正接线柱。两个量程公用一个“－”接线柱下一页返回前页电流表的读数示范:根据量程确定每个大格和每个小格所表示的电流值右图所示量程0—3安每个大格表示1安每个小格表示0.1安下一页返回前页电流表的读数示范:根据量程确定每个大格和每个小格所表示的电流值右图所示量程为0—0.6安每个大格表示0.2安每个小格表示0.02安下一页返回前页电流表的读数示范:确定量程0—0.6A返回返回前页读出右图电流值下一题答案返回前页量程：0~3安，电流值：2.00A返回前页下一题右图所示电流值为下一题上一题答案读出右图电流值返回前页返回前页下一题量程：0~3安，电流值：1.10A右图所示电流值为下一题上一题答案读出右图电流值返回前页返回前页下一题量程：0~0.6安，电流值：0.20A右图所示电流值为返回前页下一题读出右图电流值上一题答案下一题量程：0~0.6安，电流值：0.44A右图所示电流值为返回前页下一题上一题答案读出右图电流值返回前页量程：0~3安，电流值：0.80A返回前页下一题右图所示电流值为上一题读出右图电流值返回前页答案量程：0~0.6安，电流值：0.26A右图所示电流值为下一页返回电流表的使用规则测量通过测量通过小灯泡的小灯泡的电流时，电流时，电流表的电流表的接法接法下一页返回前页1．电流表应串联在电路中电流表的使用规则测量测量L1L1支路中支路中电流时电流时,,电流表电流表的接法的接法下一页返回前页1．电流表应串联在电路中电流表的使用规则1．电流表应串联在电路中测量测量L2L2支路中支路中电流时，电流时，电流表电流表的接法的接法下一页返回前页电流表的使用规则√×下一页返回前页2、电流从“+”流入，从“—”流出电流表的使用规则3.被测电流不要超过电流表的量程试触试触下一页返回前页试触试触试触试触试触试触试触试触电流表的使用规则4绝对不允许将电流表直接接到电源的两极上下一页返回电流定义：就是表示电流强弱的物理量，用I表示。安培，简称安，用A表示单位：电流正入负出串联在电路中测量仪器：符号：电流表读数：A不超量程不能与电源直接相连国际：常用：毫安（mA）和微安（μA）使用§5.3电流的强弱三、课堂小结本节课我们主要学习了以下内容：1．可以用电流来表示电流的强弱．2．正确连接电流表：电流表与被测用电器要串联；电流要从电流表的“+”接线柱进，“-”接线柱出；不要超过电流表的量程；不要把电流表直接连到电源的两极上．3．正确读出电流表的读数．1、图示：当导线都接“－”和“0.6”两接线柱时A图所示为A，B图所示为A；当导线都接“－”和“3”两接线柱时A图所示为A，B图所示为A。0.52.50.50.1练一练看看我掌握的如何2、把电流表接入电路指针如图所示，产生这两种情况的原因是：A图；B图。正负接线柱接反选择的量程太小或短路3、如图所示是测量通过小灯泡的四个电路图，其中接法正确的是（）C4、图１是用电流表测量电路中通过灯泡Ll电流的电路图，其中正确的是（）B多一份汗水就多一份收获返回
