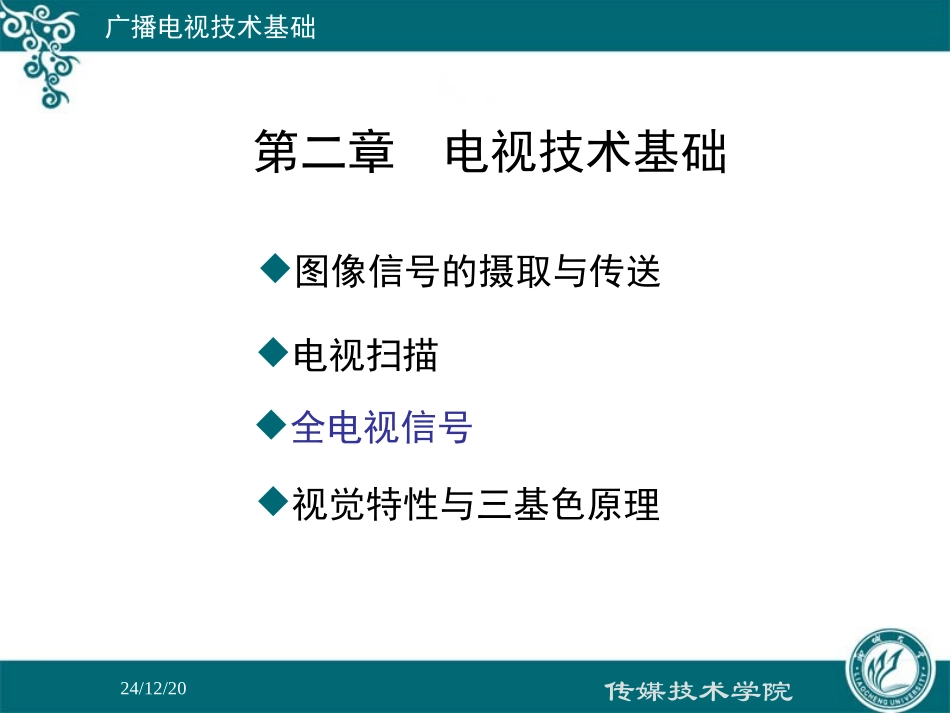

传媒技术学院第二章电视技术基础24/12/20传媒技术学院第二章电视技术基础图像信号的摄取与传送电视扫描视觉特性与三基色原理广播电视技术基础全电视信号24/12/20传媒技术学院第二章电视技术基础一、主体信号-图像信号第三节黑白全电视信号1、图像信号的特征正极性信号tu24/12/20传媒技术学院第二章电视技术基础一、主体信号-图像信号第三节黑白全电视信号1、图像信号的特征负极性信号tu24/12/20传媒技术学院第二章电视技术基础一、主体信号-图像信号第三节黑白全电视信号1、图像信号的特征负极性信号tutu正极性信号（1）单向性：图像信号只朝一个方向变化；（2）脉冲性：图像信号中经常出现跳变沿；24/12/20传媒技术学院第二章电视技术基础二、辅助信号第三节黑白全电视信号电视系统中，收发端的信号必须完全同步，即相位和频率完全相同，否则会出现图像失真。24/12/20传媒技术学院第二章电视技术基础二、辅助信号第三节黑白全电视信号24/12/20传媒技术学院第二章电视技术基础二、辅助信号第三节黑白全电视信号24/12/20传媒技术学院第二章电视技术基础二、辅助信号第三节黑白全电视信号为了收、发同步的需要，电视发送端每当扫描完一行时加入一个行同步脉冲;每当扫描完一场时加入一个场同步脉冲，它们分别在行与场逆程期间传送，其宽度分别小于行、场逆程时间。电视系统中收发扫描必须严格同步，即收、发扫描对应的行、场起始和终止位置必须严格一致，否则就会出现画面失真或不稳定现象1．复合同步信号24/12/20传媒技术学院第二章电视技术基础二、辅助信号第三节黑白全电视信号1．复合同步信号场同步脉冲宽度为160μs（2.5个行周期），行同步脉冲宽度为4.7μs，24/12/20传媒技术学院第二章电视技术基础二、辅助信号第三节黑白全电视信号2．复合消隐信号发送端在发送图像信号的同时，在逆程期间将消隐信号也发送出去。行、场消隐信号的周期应分别与行、场扫描周期相同；行、场消隐脉冲的宽度分别不应小于行、场扫描的逆程时间。消除回扫线的方法是在行、场扫描的逆程期间，在摄像管与显像管中分别加入能使扫描电子束截止的消隐脉冲，即复合消隐脉冲或复合消隐信号。行消隐脉冲宽度为12μs，场消隐脉冲宽度为1612μs(其中，包含着一个行的逆程12μs)。24/12/20传媒技术学院第二章电视技术基础二、辅助信号第三节黑白全电视信号2．复合消隐信号24/12/20传媒技术学院第二章电视技术基础二、辅助信号第三节黑白全电视信号24/12/20传媒技术学院第二章电视技术基础三、槽脉冲和均衡脉冲第三节黑白全电视信号1．槽脉冲由于场同步脉冲较宽，因而在场同步期间会使行同步信息丢失。这样，在场逆程期间行就可能失步，可能会造成每场开始时的前几行不能立刻同步，而使屏幕显示图像的最上面几行出现不稳定现象。24/12/20传媒技术学院第二章电视技术基础三、槽脉冲和均衡脉冲第三节黑白全电视信号1．槽脉冲解决办法：在场同步脉冲上加开几个槽，称为槽脉冲，槽脉冲的宽度与行同步脉冲相同，也是4.7μs，共5个。24/12/20传媒技术学院第二章电视技术基础三、槽脉冲和均衡脉冲第三节黑白全电视信号24/12/20传媒技术学院dtuRCuIO1输出是斜线，经过一定时间后饱和tui0tuo0输入阶跃信号-Uom第二章电视技术基础第三节黑白全电视信号24/12/20传媒技术学院2、均衡脉冲第二章电视技术基础三、槽脉冲和均衡脉冲第三节黑白全电视信号24/12/20传媒技术学院2、均衡脉冲第二章电视技术基础三、槽脉冲和均衡脉冲第三节黑白全电视信号相邻两场扫描的起点和终点位置都不相同。对于奇数场来说，它是在半行处结束，场消隐信号和场同步信号应在行扫描到半行时加入；对于偶数场扫描来说，它是在一个整行后结束，场消隐与场同步信号应在一个整行结束后加入。THTH/2偶数场奇数场24/12/20传媒技术学院2、均衡脉冲第二章电视技术基础三、槽脉冲和均衡脉冲第三节黑白全电视信号奇数场和偶数场同步脉冲前沿出现时、行同步脉冲相互错开半行。在进行、场同步分离时，每一个行同步脉冲出现，要对积分电容器进行一次充电，行同步脉冲过后则进行放电。造成积分电容器上的起始电压不同，这就必然导致两场同步时间...
