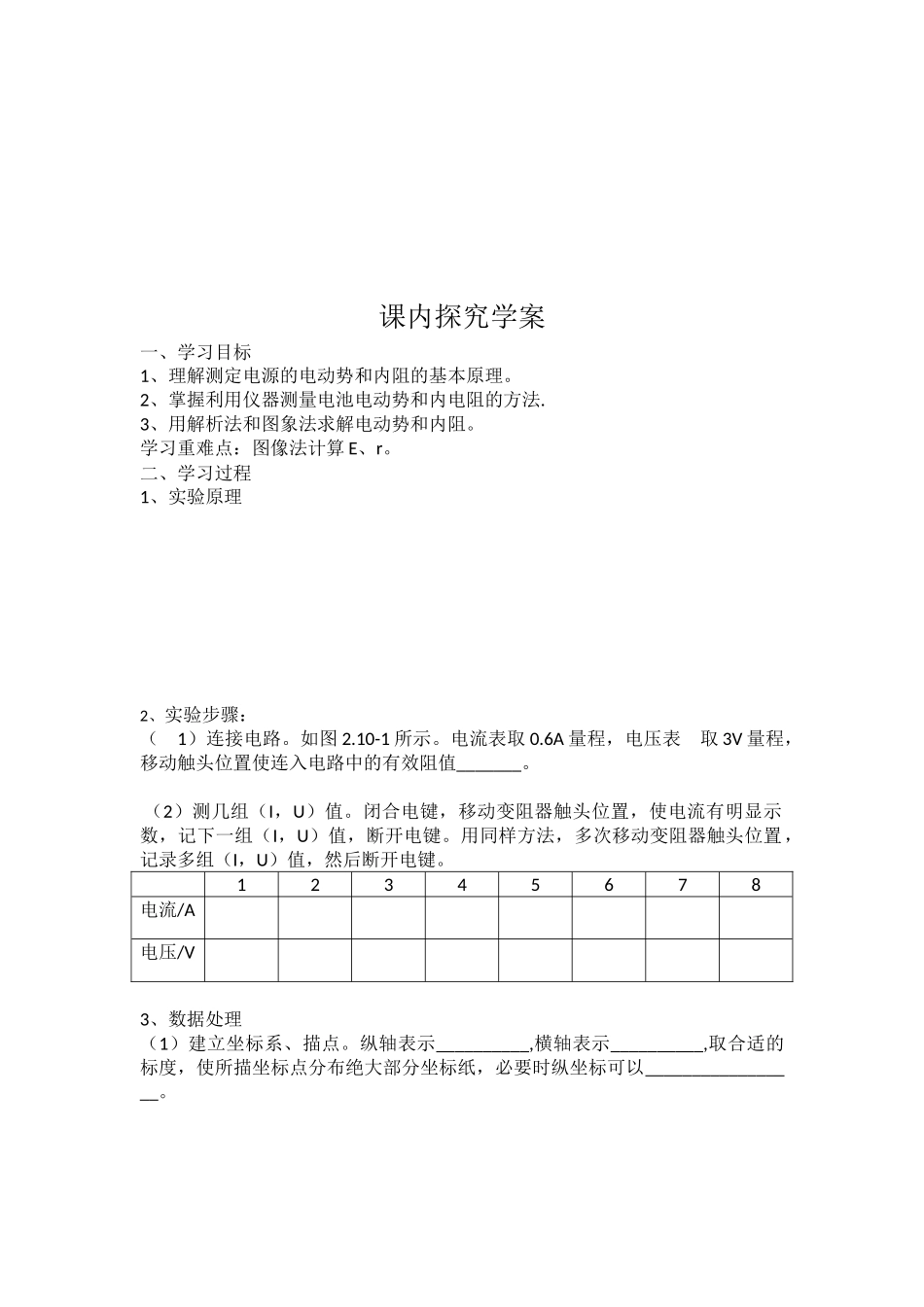

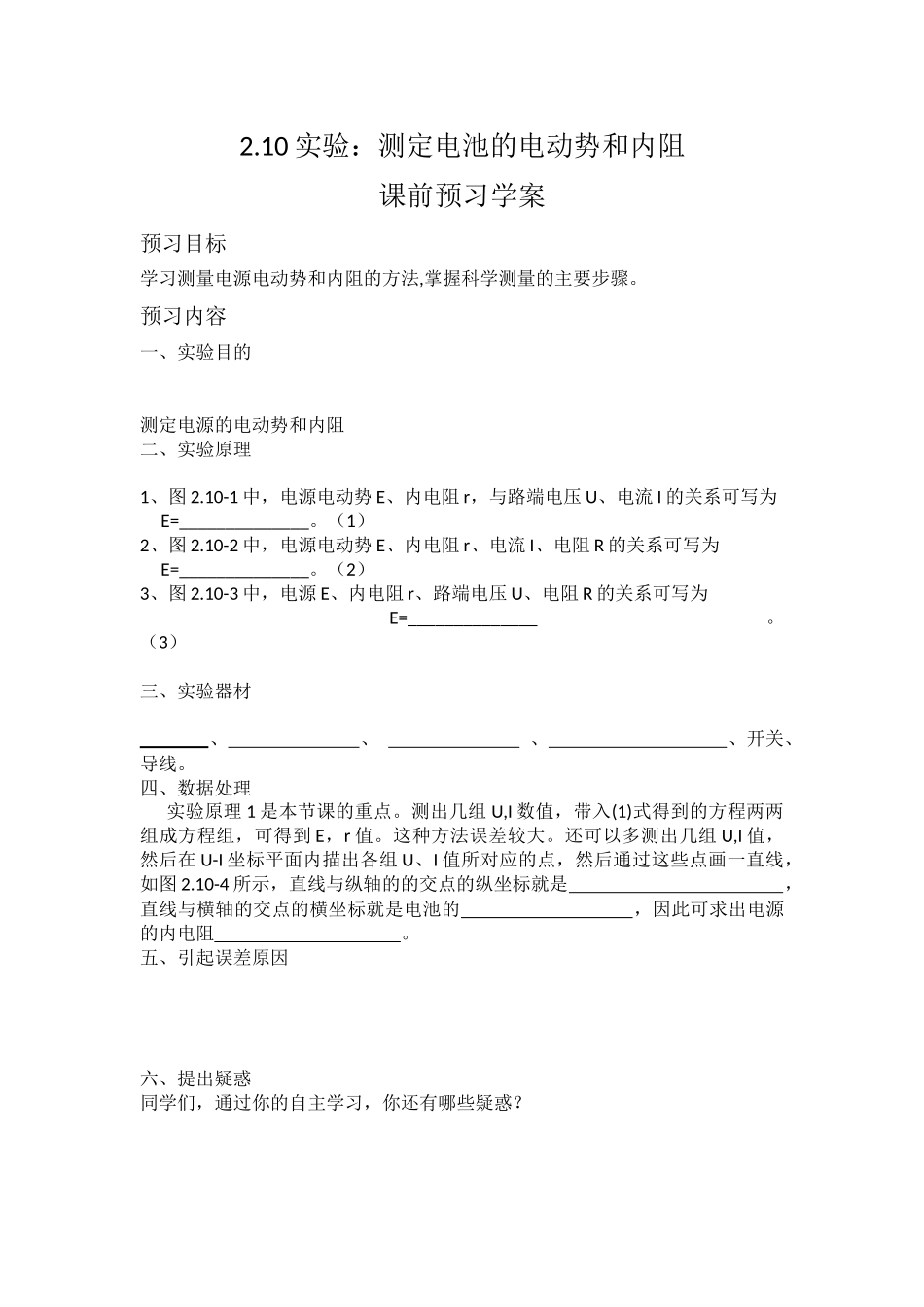

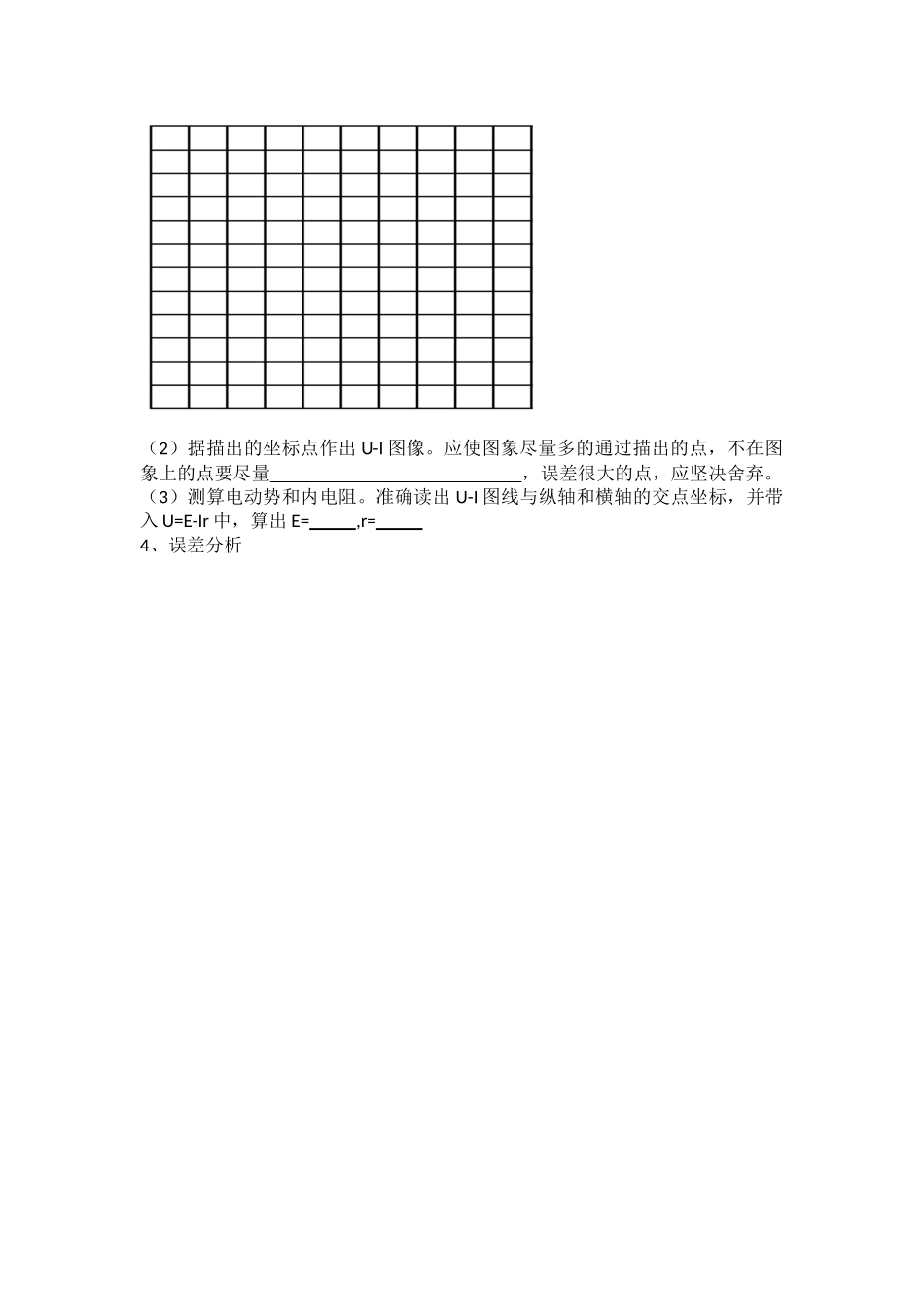

2.10实验：测定电池的电动势和内阻课前预习学案预习目标学习测量电源电动势和内阻的方法,掌握科学测量的主要步骤。预习内容一、实验目的测定电源的电动势和内阻二、实验原理1、图2.10-1中，电源电动势E、内电阻r，与路端电压U、电流I的关系可写为E=______________。（1）2、图2.10-2中，电源电动势E、内电阻r、电流I、电阻R的关系可写为E=______________。（2）3、图2.10-3中，电源E、内电阻r、路端电压U、电阻R的关系可写为E=______________。（3）三、实验器材、、、、开关、导线。四、数据处理实验原理1是本节课的重点。测出几组U,I数值，带入(1)式得到的方程两两组成方程组，可得到E，r值。这种方法误差较大。还可以多测出几组U,I值，然后在U-I坐标平面内描出各组U、I值所对应的点，然后通过这些点画一直线，如图2.10-4所示，直线与纵轴的的交点的纵坐标就是，直线与横轴的交点的横坐标就是电池的，因此可求出电源的内电阻。五、引起误差原因六、提出疑惑同学们，通过你的自主学习，你还有哪些疑惑？课内探究学案一、学习目标1、理解测定电源的电动势和内阻的基本原理。2、掌握利用仪器测量电池电动势和内电阻的方法.3、用解析法和图象法求解电动势和内阻。学习重难点：图像法计算E、r。二、学习过程1、实验原理2、实验步骤：（1）连接电路。如图2.10-1所示。电流表取0.6A量程，电压表取3V量程，移动触头位置使连入电路中的有效阻值_______。（2）测几组（I，U）值。闭合电键，移动变阻器触头位置，使电流有明显示数，记下一组（I，U）值，断开电键。用同样方法，多次移动变阻器触头位置，记录多组（I，U）值，然后断开电键。12345678电流/A电压/V3、数据处理（1）建立坐标系、描点。纵轴表示__________,横轴表示__________,取合适的标度，使所描坐标点分布绝大部分坐标纸，必要时纵坐标可以_________________。（2）据描出的坐标点作出U-I图像。应使图象尽量多的通过描出的点，不在图象上的点要尽量，误差很大的点，应坚决舍弃。（3）测算电动势和内电阻。准确读出U-I图线与纵轴和横轴的交点坐标，并带入U=E-Ir中，算出E=,r=4、误差分析三、当堂检测1.在《测定电池的电动势和内电阻》的实验中，待测电池、开关和导线配合下列哪些仪器.可以达到测定目的()A.一只电流表和一只滑动变阻器B.一只电流表和一只电压表C.一只电流表和一只电阻箱D.一只电压表和一只电阻箱2.下面给出多种用伏安法测电池电动势和内电阻的数据处理方法，其中既减小偶然误差，又直观、简便的方法是（）A．测出两组I，U的数据，代入方程组和中，即可求出E和rB．多测几组I，U的数据，求出几组E，r，最后分别求出其平均值C．测出多组I，U的数据，画出U—I图像，再根据图像求E，rD．多测出几组I，U数据，分别求出I和U的平均值，用电压表测出开路时的路端电压即为电压势E，再用闭合电路欧姆定律求出内电阻r3.现有器材：量程为10.0mA、内阻约30-40Ω的电流表一个，定值电阻=150Ω，定值电阻=100Ω，单刀单掷开关S，导线若干。要求利用这些器材测量一干电池（电动势约1.5V）的电动势。（1）按要求在实物图上连线。（2）用已知量和直接测得量表示的待测电动势的表达式为E=,式中各直接测得量的意义是：.
