欧姆定律电功率练习题(2012gzm)VIP免费

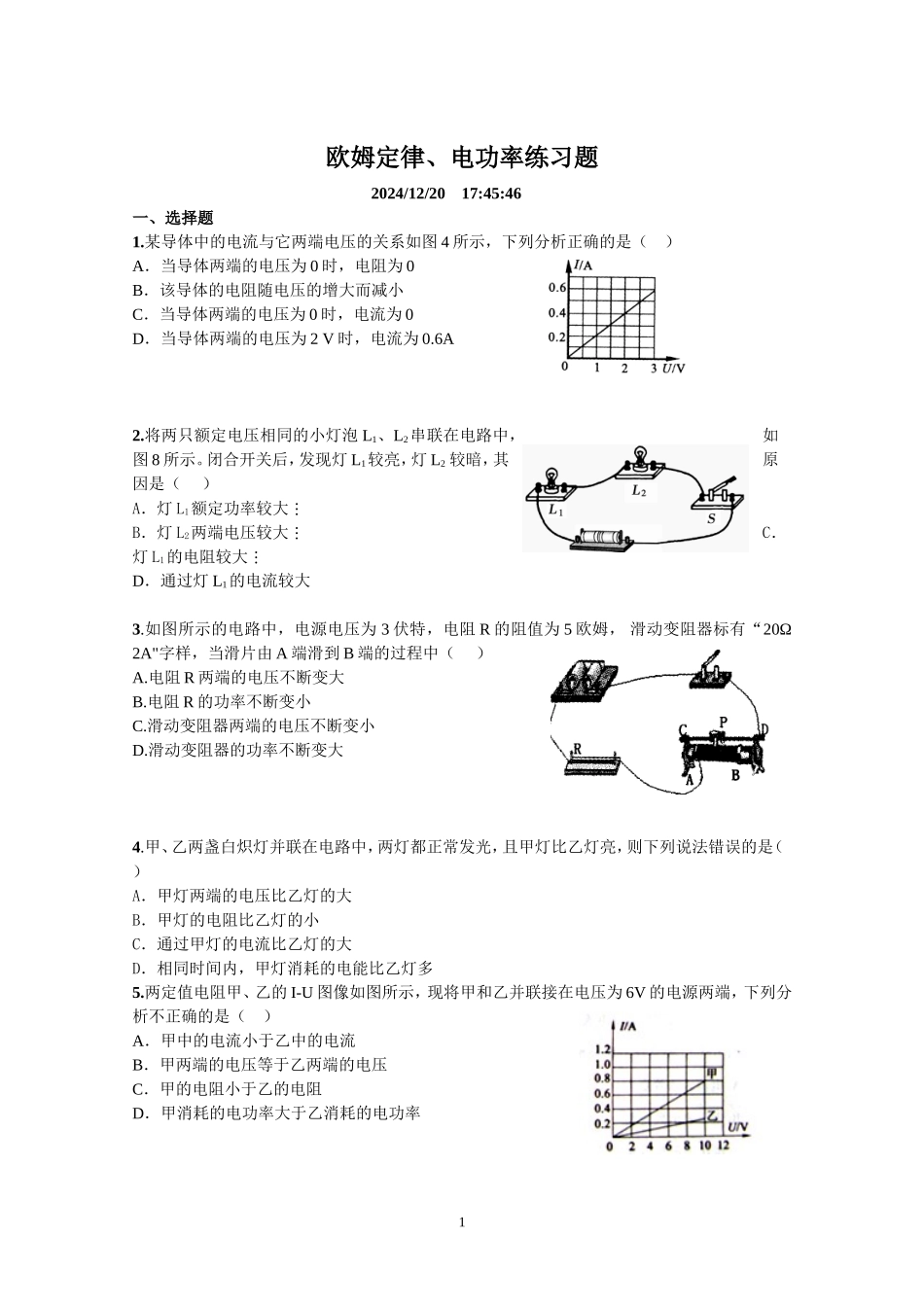

欧姆定律、电功率练习题2024/12/2017:45:46一、选择题1.某导体中的电流与它两端电压的关系如图4所示，下列分析正确的是（）A．当导体两端的电压为0时，电阻为0B．该导体的电阻随电压的增大而减小C．当导体两端的电压为0时，电流为0D．当导体两端的电压为2V时，电流为0.6A2.将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大3.如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，滑动变阻器标有“20Ω2A"字样，当滑片由A端滑到B端的过程中（）A.电阻R两端的电压不断变大B.电阻R的功率不断变小C.滑动变阻器两端的电压不断变小D.滑动变阻器的功率不断变大4.甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则下列说法错误的是（）A．甲灯两端的电压比乙灯的大B．甲灯的电阻比乙灯的小C．通过甲灯的电流比乙灯的大D．相同时间内，甲灯消耗的电能比乙灯多5.两定值电阻甲、乙的I-U图像如图所示，现将甲和乙并联接在电压为6V的电源两端，下列分析不正确的是（）A．甲中的电流小于乙中的电流B．甲两端的电压等于乙两端的电压C．甲的电阻小于乙的电阻D．甲消耗的电功率大于乙消耗的电功率16.图7所示，电源电压为6V，一只标有“3V3w”的小灯泡与一个最大阻值为9Ω的滑动变阻器串联，在保证电路安全工作的前提下，电路消耗的最大功率和滑动变阻器两端的最大电压分别为()A.6W4.5VB.4.5W6VC.6W6VD.9W4.5V二、填空题7.小明想利用电能表测出家中微波炉的电功率。他观察到电能表上标有1600imp/kw·h（imp的含义是闪烁次数），当电路中只有微波炉工作时，测出1min内指示灯闪烁32次，1min内微波炉耗电kW·h，它的电功率为W。8.图9所示为一可保温电热水壶的电路示意图，烧水时，开关S2处于___________状态。若电热水壶烧水时消耗的功率为1000W，则电阻R=________Ω。如果保温状态下电热水壶消耗的功率是烧水时的1001，则R2消耗的功率为_______W。9.如图所示，电源电压不变，R1=6Ω，R2=4Ω．(1)当开关S1闭合，S2、S3断开时，电流表的示数为0.6A，电路总电阻是Ω，电源电压为V．(2)当开关S1、S2和S3都闭合时，电流表示数为l.5A，此时通过R1的电流是A，10s内电流通过灯泡L做的功为J．10.小鹏同学家的电能表如上右图所示，则小鹏家已消耗的电能为___kW•h，转盘已转过______转；他发现家里只使用一只电水壶（其它用电器都关闭）时，观察到电能表转盘3分钟转过100转，电水壶工作时的实际电功率为______W．三、实验题11.在探究“电流跟电压、电阻关系”的实验中，某同学连成了图甲所示的电路后开始实验。2（1）在探究“电流与电压关系”的过程中，滑动变阻器的作用是使电阻两端的_______发生变化。通过实验得到上表中的三组数据，分析数据可以得出的结论是_________________。（2）在探究“电流与电阻关系”的过程中，该同学应控制___________不变。实验中该同学将图甲中A、B两点间10Ω的电阻更换为20Ω的电阻，闭合开关后，下一步的操作应当是使滑动变阻器滑片向__________（填“右”或“左”）移动。（3）上述实验后，该同学又按电路图乙测量了额定电压为2.5V小灯泡的额定功率。实验中，灯泡正常发光时，电表的示数如图丙所示，其中电压表V2的示数为___________V，小灯泡的额定电流为____________A，由此计算出的小灯泡额定功率是__________W。12.小王同学在“测定小灯泡的电功率”实验中，所用电源电压不变，滑动变阻器上标有“20Ω2A”字样，小灯标有“0.3A”字样，估计小灯的额定功率在1.2瓦以上。他正确连接电路，实验步骤正确，闭合电键时，电压表示数如图14(a)所示，电流表示数为0.2安，此时小灯发光较暗。接着他移动变阻器的滑片直至小灯泡正常发光，电压表的示数如图14(b)所示。他继续移动变阻器的滑片到端点时，电流表的示数为0.32安，小灯泡比正常发光时要亮。请将下表填写完整，并计算出小灯的功率。物理量序号电压(伏)电流(安)功率(瓦)亮暗程度10.2较暗2正常30.32较亮四、计算题13.崇左市努力调整农业产业结构，增加农...
