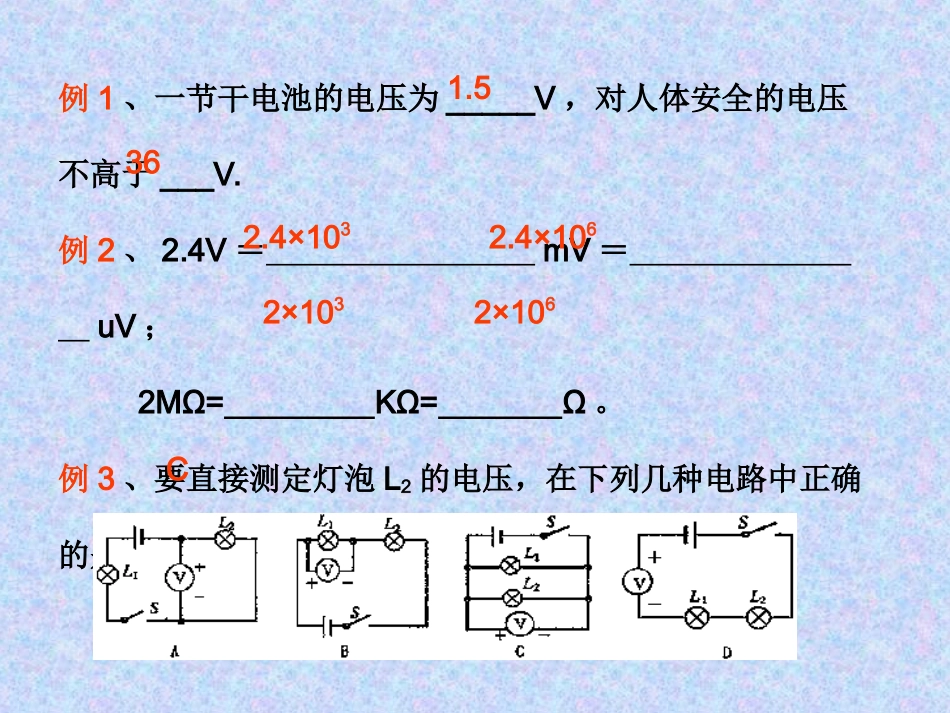

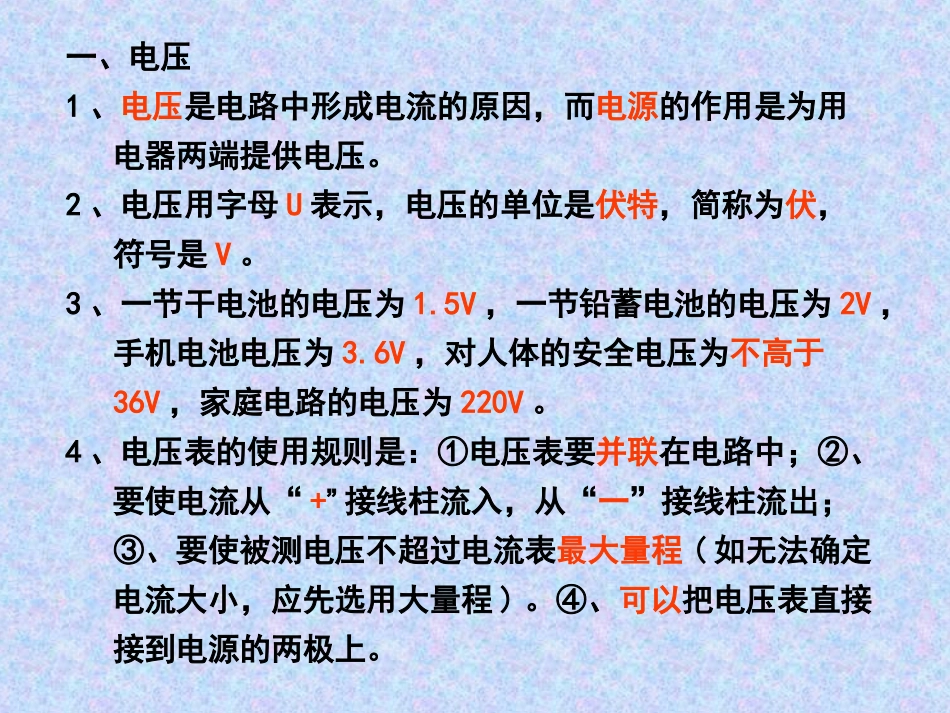

第九课时电压电阻中考专题复习课件一、电压1、电压是电路中形成电流的原因，而电源的作用是为用电器两端提供电压。2、电压用字母U表示，电压的单位是伏特，简称为伏，符号是V。3、一节干电池的电压为1.5V，一节铅蓄电池的电压为2V，手机电池电压为3.6V，对人体的安全电压为不高于36V，家庭电路的电压为220V。4、电压表的使用规则是：①电压表要并联在电路中；②、要使电流从“+”接线柱流入，从“一”接线柱流出；③、要使被测电压不超过电流表最大量程(如无法确定电流大小，应先选用大量程)。④、可以把电压表直接接到电源的两极上。例1、一节干电池的电压为_____V，对人体安全的电压不高于___V.例2、2.4V＝mV＝uV；2MΩ=KΩ=Ω。例3、要直接测定灯泡L2的电压，在下列几种电路中正确的是（）1.5362.4×1032.4×1062×1032×106C例5、使自由荷定向移动形成电流的原因是：（）A、电量B、电流C、电压D、电路是通路例6、如图2所示闭合开关S，电压表测出的电压是：（）A、Rl两端的电压B、R2两端的电压；C、Rl和R2两端的总电压D、电源两端的电压。例4、读出下列各图的示数：甲，乙。1.6V12.5VCB例7、把电压表接在电路中，闭合开关时，它的指针向左偏转，这可能是因为()A、电压表的接线柱接反了B、电压表的量程选错了C、电压表与被测部分并联了D、电压表与被测部分串联了例8、在连接电路的过程中，下面说法中错误的是（）A、开关应该是断开的B、电流表应串联在电路中，电压表应并联在电路中C．开关一定要靠近电源的正极D．连接变阻器时，应把滑动片放在阻值最大的位置。AC例10、在如图3中的圆圈内填入电压表或电流表。例9、如图所示，电源电压为6V，且保持不变，当闭合开关S后，电压表示数为6V，这说明()A、Ll灯丝断了B、L2灯丝断了C、开关S处断路D、电源处断路B二、探究串、并联电路电压的规律1、串联电路两端的电压等于各部分电路两端的电压之和。2、并联电路两端的电压相等。例1、一个收音机工作时，要求电源电压为6V。一个铅蓄电池的电压是2V，如果用铅蓄电池作电源，需要把个蓄电池联起来组成电池组。3串例2、关于电流表和电压表的连接，下面说法正确的是()A、电流表和电压表都应串联在被测电路中B、电流表和电压表都应并联在被测电路两端C、电流表应串联在电路中，电压表应并联在电路两端D、电流表应并联在电路两端，电压表应串联在电路中例3、两个不同的用电器连接在同一电路里，测得它们两端的电压相等，下列说法中正确的是（）A、这两个用电器一定是并联的B、这两个用电器一定是串联的C、这两个用电器可能是串联，也可能是并联D、以上说法都正确CA例5、在右图所示电路中，电压表Vl的读数为5V，则电压表V2的读数应为V，灯L1两端电压是V，灯泡L2两端电压是V。例4、在右图所示的电路中，电压表的示数为3V，电源电压为5V，则L1两端的电压为V。2555三、电阻1、导体阻碍电流的性质叫电阻，用U表示，单位是欧姆，简称为欧。2、导体的电阻是导体本身的一种性质，它的大小决定与导体的材料、长度、横截面积和温度。R=ρL/s例1、同种材料制成的甲、乙、丙三根电阻线，已知甲比乙长，但横截面积相等，丙比乙粗，但长度相等，则甲、乙、丙三根电阻线的电阻大小是()A、一样大B、甲最大C、乙最大D、丙最大B例2、关于导体电阻的大小，下列说法正确的是()A、同种材料制成的导线，长度和横截面积越大，电阻越大B、同种材料制成的导线，长度越小，横截面积越大，电阻越小C、铜导线和铁导线，只要长度和横截面积相同，电阻就相等D．铜导线一定比钨导线的电阻小四、变阻器：1、滑动变阻器的原理是：靠改变电阻线连入电路中的长度来改变电阻。2、滑动变阻器的使用规则：①、要串联在电路中。②、接线时要“一上一下”。③、相对于固定点来说，滑动变阻器接入电路中的电阻值有“远大近小”④、在连接滑动变阻器之前要把滑片P置于阻值最大的位置。B例1、右图是滑动变阻器的结构示意图，将它串联在电路中，若要求滑片P向左滑动时，电路中的电流变小，则跟电路相连接的接线柱应该是C和。例2、当将滑动变阻器的滑片P向右移动时，下图中的哪一种连接方法可使变阻器连入电路部分的电阻增大（）BA例3、在下图...
