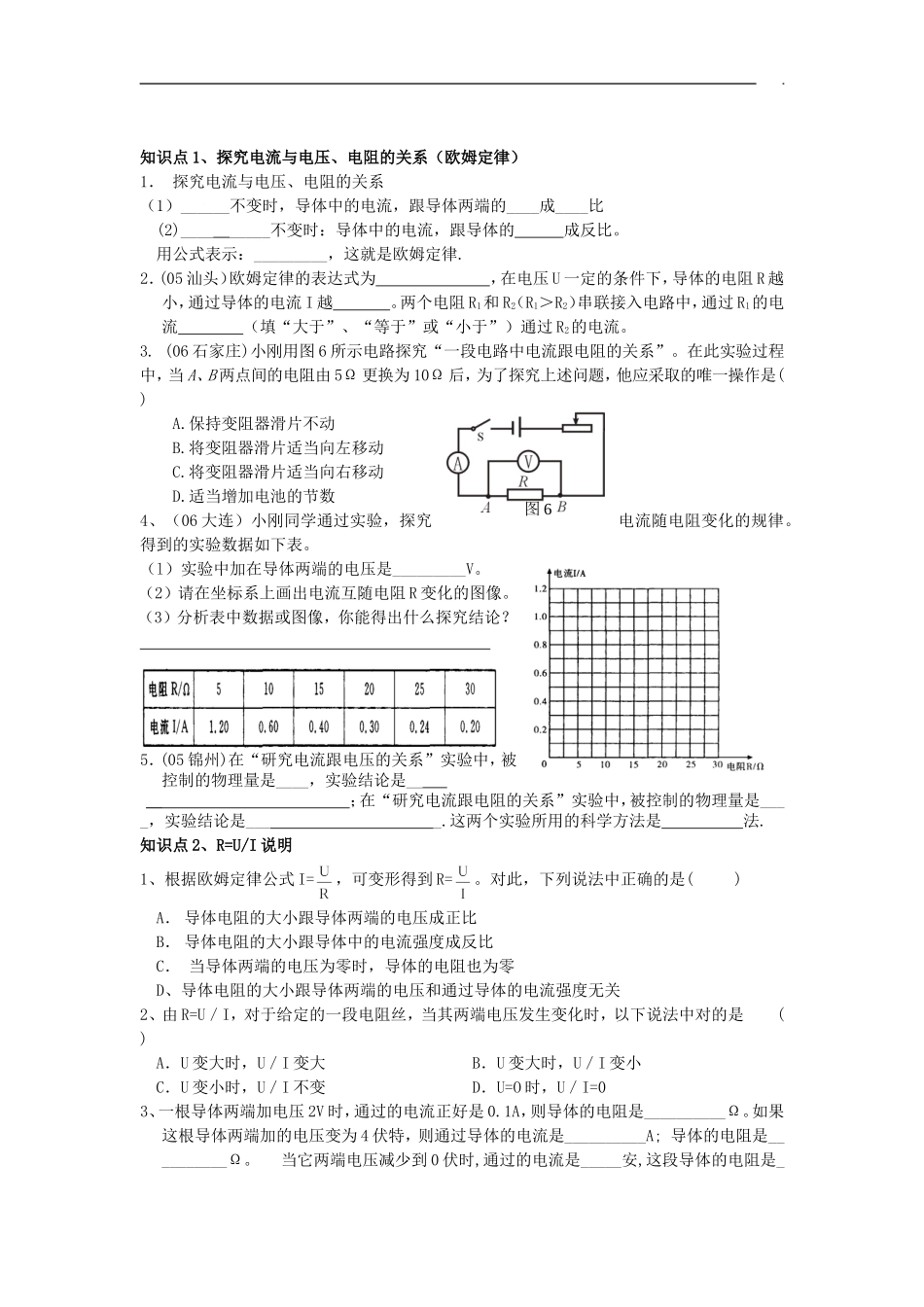

知识点1、探究电流与电压、电阻的关系（欧姆定律）1．探究电流与电压、电阻的关系（1）______不变时，导体中的电流，跟导体两端的____成____比(2)_________不变时：导体中的电流，跟导体的成反比。用公式表示：_________，这就是欧姆定律.2．(05汕头）欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填“大于”、“等于”或“小于”）通过R2的电流。3.(06石家庄)小刚用图6所示电路探究“一段电路中电流跟电阻的关系”。在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应采取的唯一操作是()A.保持变阻器滑片不动B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数4、（06大连）小刚同学通过实验，探究电流随电阻变化的规律。得到的实验数据如下表。（l）实验中加在导体两端的电压是_________V。（2）请在坐标系上画出电流互随电阻R变化的图像。（3）分析表中数据或图像，你能得出什么探究结论？5．(05锦州)在“研究电流跟电压的关系”实验中，被控制的物理量是____，实验结论是____；在“研究电流跟电阻的关系”实验中，被控制的物理量是____，实验结论是____.这两个实验所用的科学方法是法.知识点2、R=U/I说明1、根据欧姆定律公式I=，可变形得到R=。对此，下列说法中正确的是()A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流强度成反比C．当导体两端的电压为零时，导体的电阻也为零D、导体电阻的大小跟导体两端的电压和通过导体的电流强度无关2、由R=U／I，对于给定的一段电阻丝，当其两端电压发生变化时，以下说法中对的是()A．U变大时，U／I变大B．U变大时，U／I变小C．U变小时，U／I不变D．U=O时，U／I=03、一根导体两端加电压2V时，通过的电流正好是0.1A，则导体的电阻是__________Ω。如果这根导体两端加的电压变为4伏特，则通过导体的电流是__________A;导体的电阻是__________Ω。当它两端电压减少到0伏时,通过的电流是_____安,这段导体的电阻是_图6___欧.知识点3、电阻的串联、电阻的并联。1、电阻的串联相当于增大了导体的。电阻的并联相当于增大了导体的。2．一位同学在做实验时，需要阻值为5欧的电阻一个，但手边只有4欧和10欧的电阻各两个，则下列办法可行的是：()A．将两个4欧的电阻串联起来B．将两个10欧的电阻并联起来C．将两个4欧的电阻并联起来D．将两个10欧的电阻串联起来3、图11是两个电阻串联的示意图．请在图中“等号”的右边画出两个电阻串联后的总电阻示意图，并在右边方框内用文字说明串联电路的总电阻大于各串联导体电阻的道理．知识点4:欧姆定律的计算1、在图6所示的电路中，电源两端的电压为6V并保持不变，R1、R2为两个相同阻值的电阻，开关S1闭合后，下列说法中正确的是()A．开关S2断开时，R1两端的电压为3VB．开关S2断开时，R1两端的电压为6VC．开关S2闭合时，R1两端的电压为3VD．开关S2闭合时，R2两端的电压为6V2．如图5所示电路中，电源电压为U＝10V，开关S闭合后，用电压表测得a、c之间的电压为5V，侧得b、d之间的电压为7V，若已知电阻R1＝4Ω，则三个电阻中阻值最大的那个电阻的阻值为_____Ω．3．如图6所示电路，电阻，电源电压保持不变，当、都闭合时，电流表的示数为0.75A，此时电路是________联电路，电路的总电阻是___________Ω；当闭合、断开时，电路的总电阻是_______Ω，电流表的示数是______A。第2题第3题4．某导线电阻为0.008Ω，若不慎直接跟一节干电池两极连接发生电源短路，则短路电流为_________A。5．图3所示的电路中电源电压保持不变·只闭合开关S2时，电压表的示数为6V；只闭合开关S1时，电压表的示数为2V.巳知L2的阻值为10Ω，则L1的阻值为_____Ω。6．某初中物理课外小组在做实验时，需要10Ω的电阻一只，但实验室里没有10Ω的电阻，但实验室里有1.2m长的电阻丝，经过测量，电阻丝两端的电压是6V时，通过的电流是0.2A，在这根电阻丝上截取________cm长的一段，它的电阻就是10Ω.7．灯泡L1和L2串联在电路中，加在它们两端的总电压为12V，L1电阻是8Ω...
