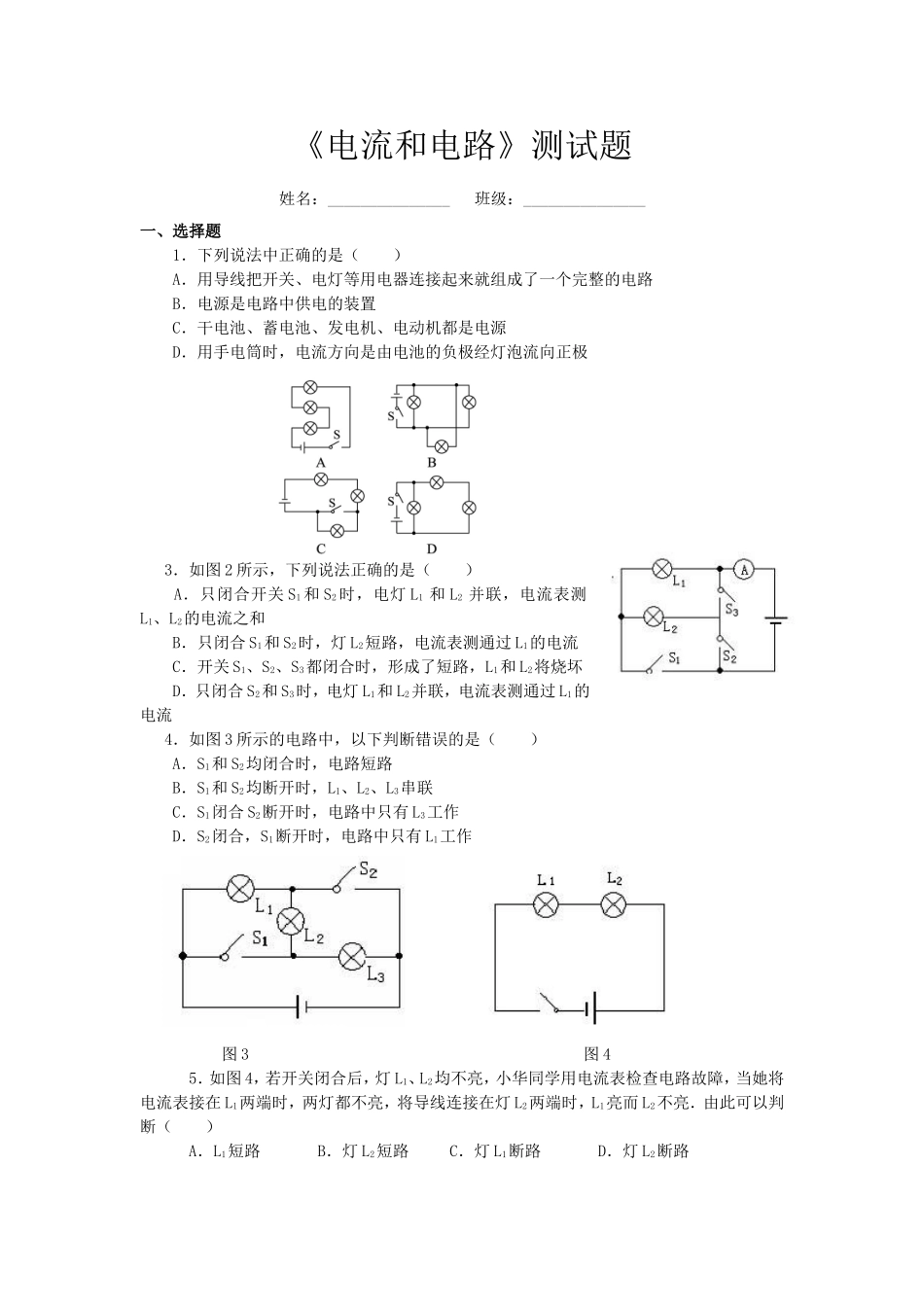

《电流和电路》测试题姓名：_______________班级：_______________一、选择题1．下列说法中正确的是（）A．用导线把开关、电灯等用电器连接起来就组成了一个完整的电路B．电源是电路中供电的装置C．干电池、蓄电池、发电机、电动机都是电源D．用手电筒时，电流方向是由电池的负极经灯泡流向正极3．如图2所示，下列说法正确的是（）A．只闭合开关S1和S2时，电灯L1和L2并联，电流表测L1、L2的电流之和B．只闭合S1和S2时，灯L2短路，电流表测通过L1的电流C．开关S1、S2、S3都闭合时，形成了短路，L1和L2将烧坏D．只闭合S2和S3时，电灯L1和L2并联，电流表测通过L1的电流4．如图3所示的电路中，以下判断错误的是（）A．S1和S2均闭合时，电路短路B．S1和S2均断开时，L1、L2、L3串联C．S1闭合S2断开时，电路中只有L3工作D．S2闭合，S1断开时，电路中只有L1工作图3图45．如图4，若开关闭合后，灯L1、L2均不亮，小华同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮．由此可以判断（）A．L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（）A．每两盏灯并联为一组，再分别与一只开关串联B．每两盏灯串联为一组，然后三组并联C．每三盏灯并联为一组，再与开关串联D．这些灯都与开关并联7．关于导体和绝缘体，下列说法正确的是（）A．通常情况下，液体都是导体B．非金属物质一定是绝缘体C．绝缘体在一定条件下可以变成导体D．导体导电都是靠电子8．（多选）有甲、乙两个不带电的验电器，现将一根与丝绸摩擦过的玻璃棒与验电器甲接触后，发现验电器甲上的金属箔张开，另取带绝缘柄的金属杆将两个验电器的金属球接触，则（）A．自由电子由甲到乙B．自由电子由乙到甲C．电流方向由甲到乙D．电流方向由乙到甲9．（多选）下列说法正确的是（）A．只要导体内自由电荷存在，就能形成电流B．在闭合电路中要得到持续电流就必须有电源C．在串联电路中，有一个用电器开路，其余用电器均不能工作D．在并联电路中，有一个用电器被短路其余用电器仍可照常工作10．关于电流，下列说法正确的是（）A．金属导体中自由电荷定向移动的方向与导体中电流的方向相反B．通过导体的电荷量越多，导体中电流就一定越大C．横截面积越大的导体，通过的电流就越大D．电流的方向就是自由电荷定向移动的方向二、填空题11．纺织厂里有一道工序叫做“梳棉”，只有将杂乱无章的棉絮梳理成顺直的棉絮条后，才可用于纺线。梳棉车间必须保持一定的潮湿程度，以防止因而造成的不便和危害。12．北京市在申办2008奥运会期间推出一种太阳能环保路灯，如图5所示，该环保路灯主要部件由太阳能电池板及照明灯泡组成，在晴好的白天里充分接受阳光照射，在这一过程中实现能转化为能．到了傍晚，当外界光线平均照度降低到约20LX时，照明灯泡就能自动发光，在这一过程中电池板的能最终转化为照明灯泡的能。图5图613．如图6是一个简化的电冰箱电路图，学习了串联和并联电路知识，你能懂这个电路图吗？其中M是压缩机用的电动机，L是电冰箱内的照明灯泡。电路图中的灯泡L与电动机M是串联的还是并联的？请写出你的猜想和判断方法。你的猜想：。判断的方法：。14．如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d。15．如图所示9电路，要使小灯泡L2、L3串联，必须闭合开关_________；要使L1、L2并联，必须闭合开关__________，此时被短路．图9图1016．如图10所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为、；当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4．5A和1．5A，电流表A1的示数为；若将S1、S2和S3同时闭合会发生现象。三．实验与作图题17．按下边的电路图连接实物。18．如图11所示的电路盒面板上，有红、绿灯各一个，三个开关S1、S2、S3。为了在盒子未打开的情况下探究盒内的电路结构，小明做了多次实验并将结果填入下表内。只闭合的开关S1S2S3S1S2S2S3S1S3S1S2S3灯的发光情况红灯不亮不亮不亮亮不亮...
