2011年高中劳技学业考试模拟试卷VIP免费

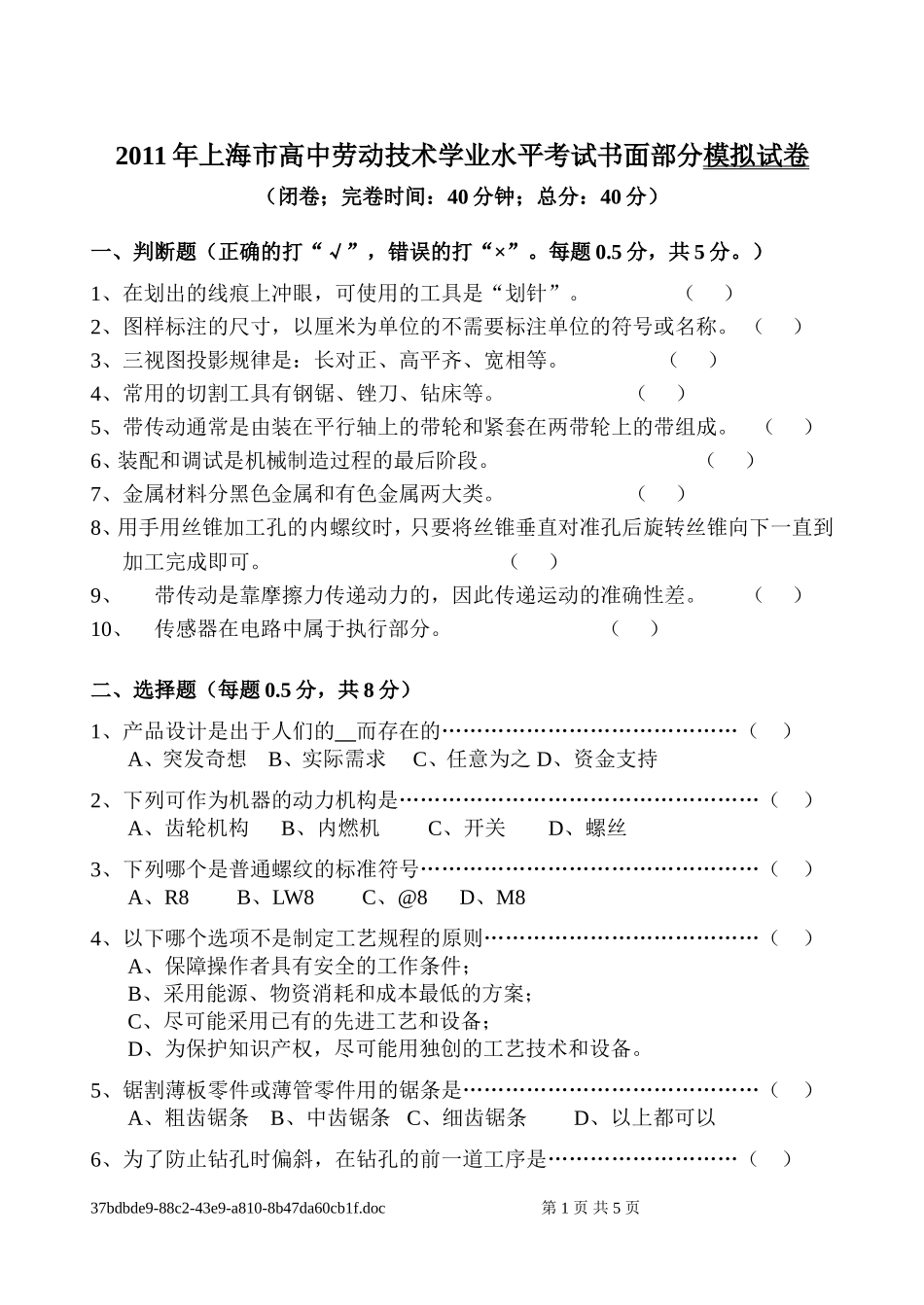

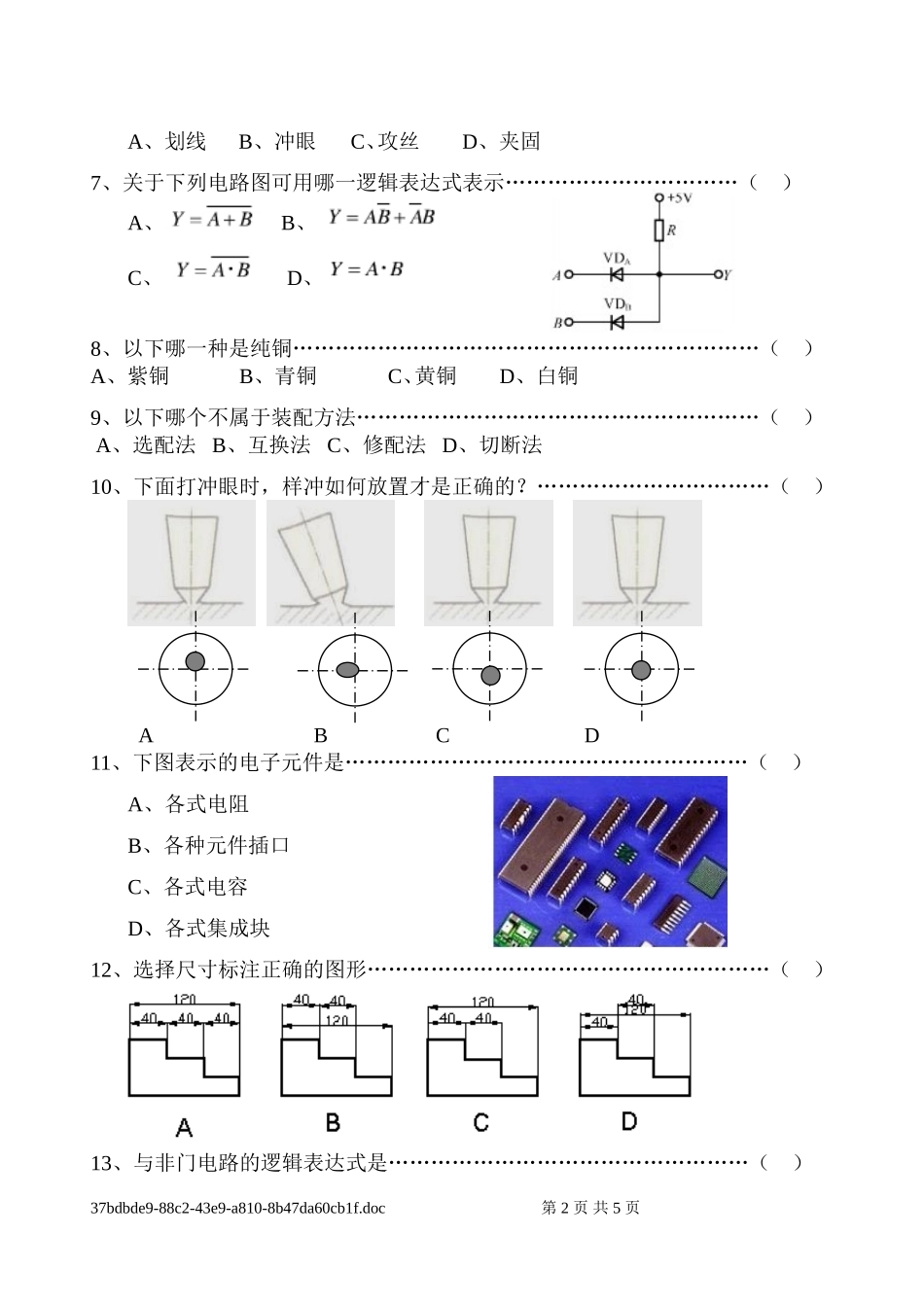

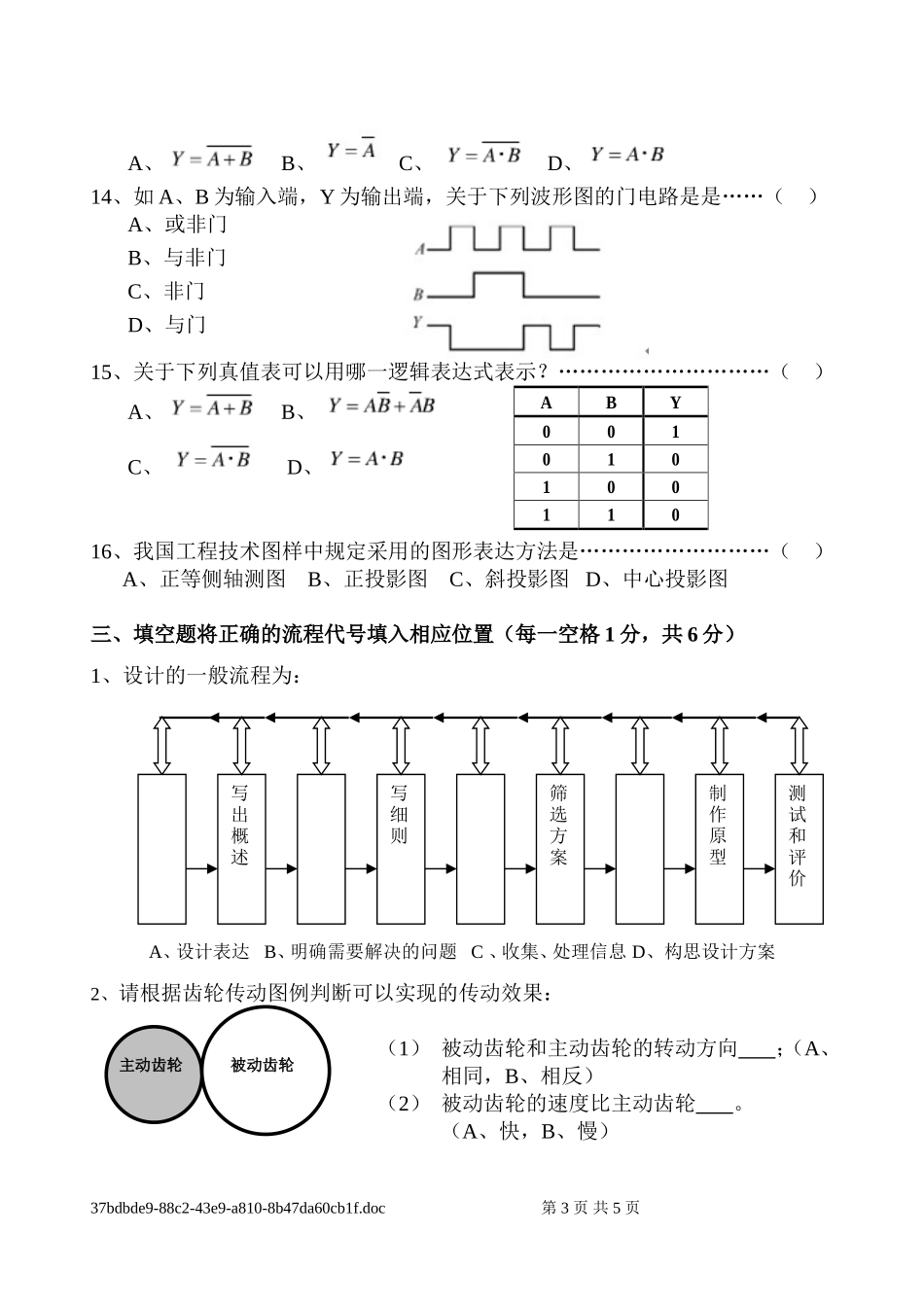

2011年上海市高中劳动技术学业水平考试书面部分模拟试卷（闭卷；完卷时间：40分钟；总分：40分）一、判断题（正确的打“√”，错误的打“×”。每题0.5分，共5分。）1、在划出的线痕上冲眼，可使用的工具是“划针”。（）2、图样标注的尺寸，以厘米为单位的不需要标注单位的符号或名称。（）3、三视图投影规律是：长对正、高平齐、宽相等。（）4、常用的切割工具有钢锯、锉刀、钻床等。（）5、带传动通常是由装在平行轴上的带轮和紧套在两带轮上的带组成。（）6、装配和调试是机械制造过程的最后阶段。（）7、金属材料分黑色金属和有色金属两大类。（）8、用手用丝锥加工孔的内螺纹时，只要将丝锥垂直对准孔后旋转丝锥向下一直到加工完成即可。（）9、带传动是靠摩擦力传递动力的，因此传递运动的准确性差。（）10、传感器在电路中属于执行部分。（）二、选择题（每题0.5分，共8分）1、产品设计是出于人们的而存在的……………………………………（）A、突发奇想B、实际需求C、任意为之D、资金支持2、下列可作为机器的动力机构是……………………………………………（）A、齿轮机构B、内燃机C、开关D、螺丝3、下列哪个是普通螺纹的标准符号…………………………………………（）A、R8B、LW8C、@8D、M84、以下哪个选项不是制定工艺规程的原则…………………………………（）A、保障操作者具有安全的工作条件；B、采用能源、物资消耗和成本最低的方案；C、尽可能采用已有的先进工艺和设备；D、为保护知识产权，尽可能用独创的工艺技术和设备。5、锯割薄板零件或薄管零件用的锯条是……………………………………（）A、粗齿锯条B、中齿锯条C、细齿锯条D、以上都可以6、为了防止钻孔时偏斜，在钻孔的前一道工序是………………………（）37bdbde9-88c2-43e9-a810-8b47da60cb1f.doc第1页共5页A、划线B、冲眼C、攻丝D、夹固7、关于下列电路图可用哪一逻辑表达式表示……………………………（）A、B、C、D、8、以下哪一种是纯铜…………………………………………………………（）A、紫铜B、青铜C、黄铜D、白铜9、以下哪个不属于装配方法…………………………………………………（）A、选配法B、互换法C、修配法D、切断法10、下面打冲眼时，样冲如何放置才是正确的？……………………………（）ABCD11、下图表示的电子元件是…………………………………………………（）A、各式电阻B、各种元件插口C、各式电容D、各式集成块12、选择尺寸标注正确的图形…………………………………………………（）13、与非门电路的逻辑表达式是……………………………………………（）37bdbde9-88c2-43e9-a810-8b47da60cb1f.doc第2页共5页ABY001010100110A、B、C、D、14、如A、B为输入端，Y为输出端，关于下列波形图的门电路是是……（）A、或非门B、与非门C、非门D、与门15、关于下列真值表可以用哪一逻辑表达式表示？…………………………（）A、B、C、D、16、我国工程技术图样中规定采用的图形表达方法是………………………（）A、正等侧轴测图B、正投影图C、斜投影图D、中心投影图三、填空题将正确的流程代号填入相应位置（每一空格1分，共6分）1、设计的一般流程为：A、设计表达B、明确需要解决的问题C、收集、处理信息D、构思设计方案2、请根据齿轮传动图例判断可以实现的传动效果：（1）被动齿轮和主动齿轮的转动方向；（A、相同，B、相反）（2）被动齿轮的速度比主动齿轮。（A、快，B、慢）37bdbde9-88c2-43e9-a810-8b47da60cb1f.doc第3页共5页写出概述写细则筛选方案制作原型测试和评价主动齿轮被动齿轮四、连线题：（每线0.5分，共6分）1、请对以下齿轮传动及对应特点进行配对连线：2、用直线把左栏的三视图和右栏对应的立体图连接起来。37bdbde9-88c2-43e9-a810-8b47da60cb1f.doc第4页共5页直齿圆柱齿轮传动圆锥齿轮传动蜗轮蜗杆传动齿轮齿条传动异面轴之间的传动相交轴之间的传动平行轴之间的传动圆周与直线运动的转换五、作图题（共15分）1、根据立体图画三视图，比例2:1，尺寸不需标注（12分）2、如下图输入端有A、B两个脉冲信号，请根据或逻辑关系，画出输出端的脉冲信号。（3分）37bdbde9-88c2-43e9-a810-8b47da60cb1f.doc第5页共5页A：B：L：
