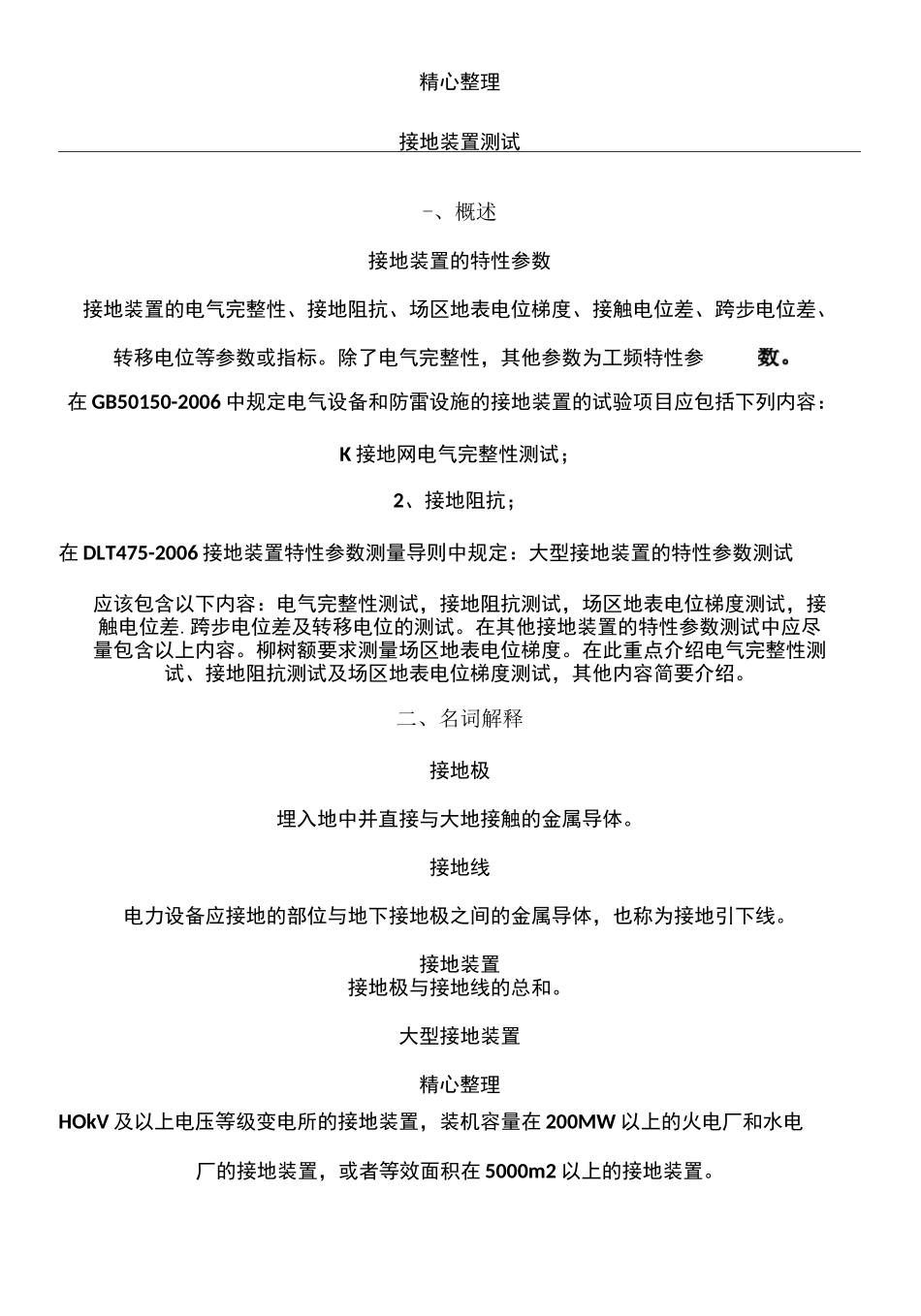

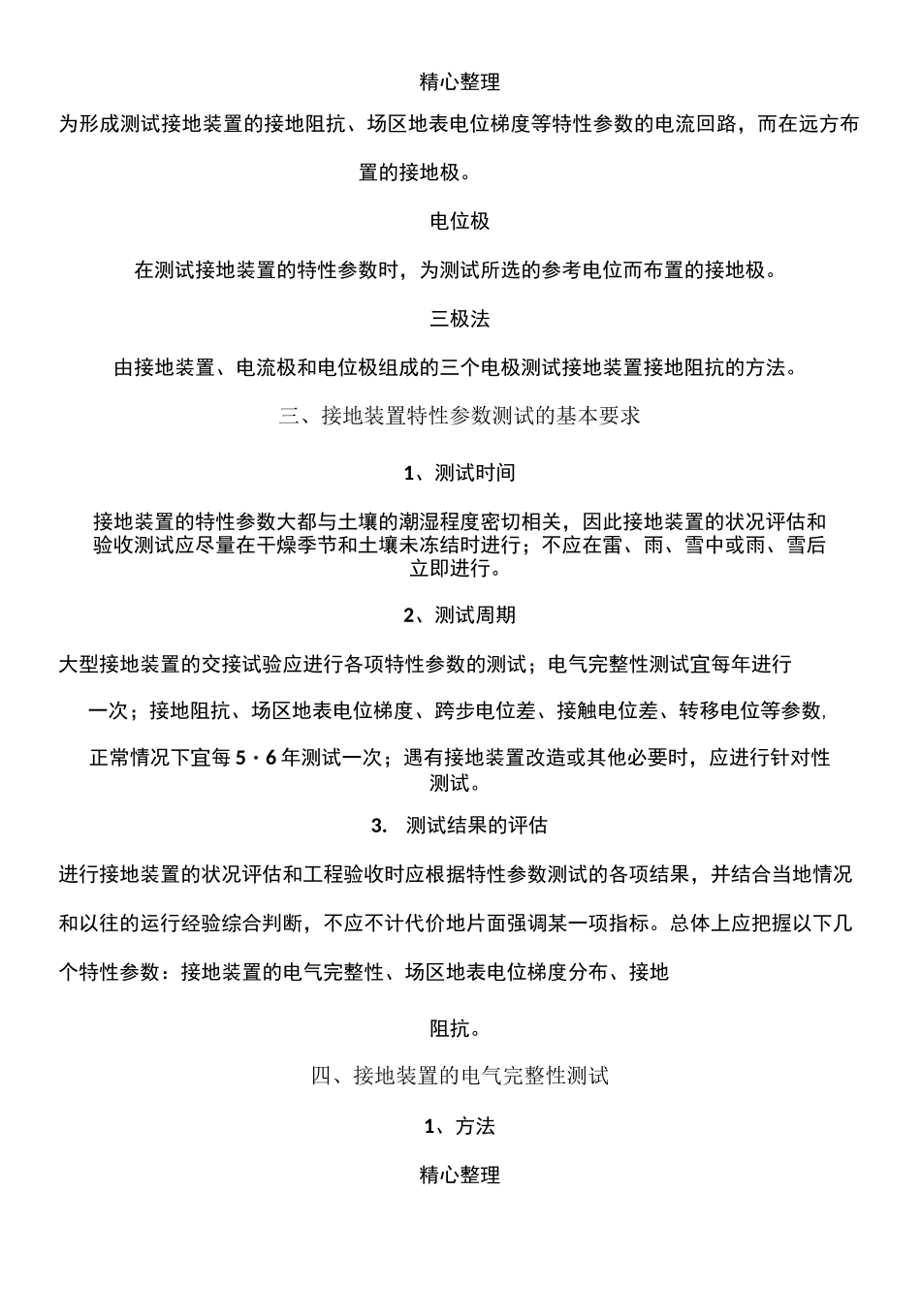

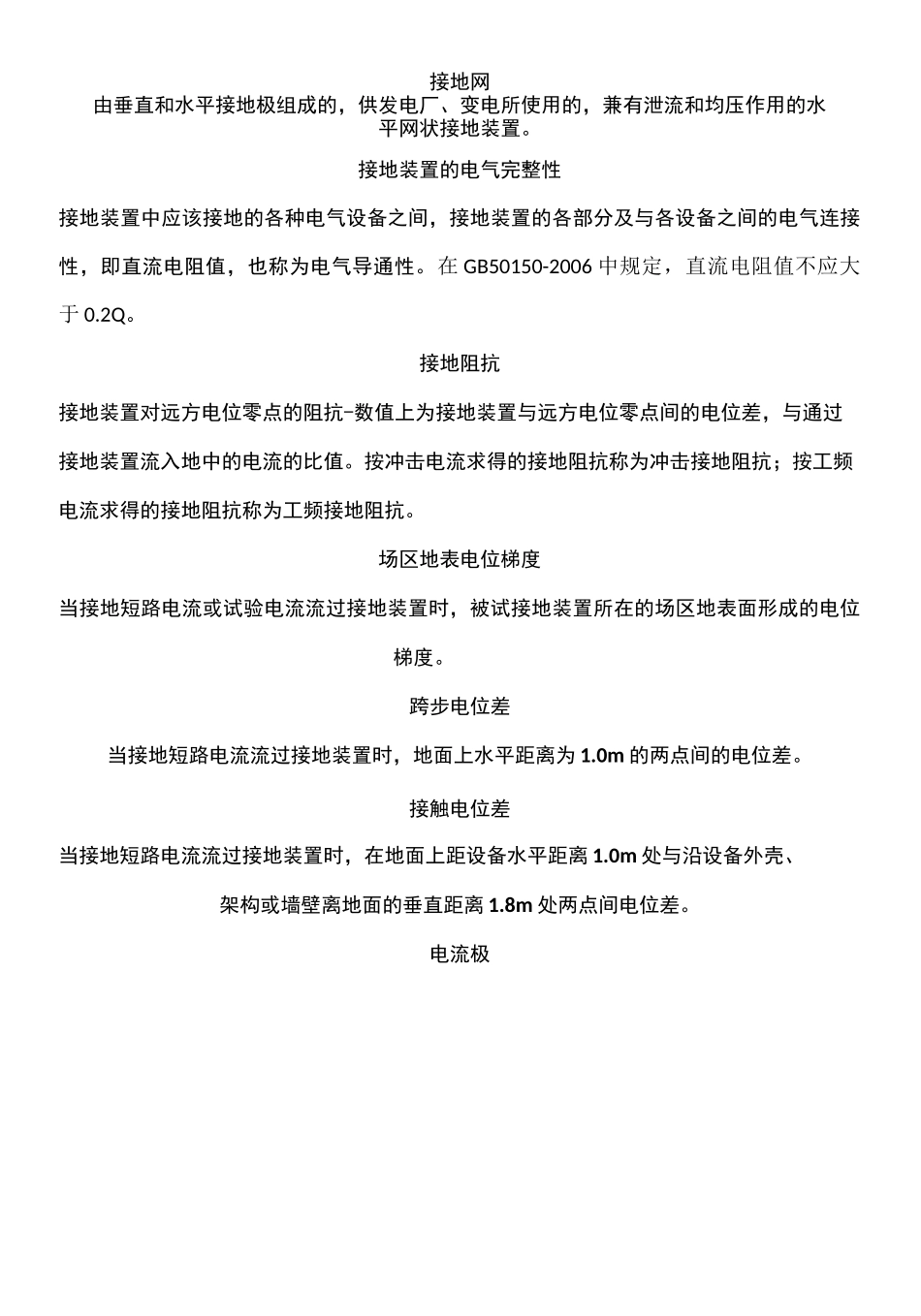

精心整理接地装置测试-、概述接地装置的特性参数接地装置的电气完整性、接地阻抗、场区地表电位梯度、接触电位差、跨步电位差、转移电位等参数或指标。除了电气完整性，其他参数为工频特性参在GB50150-2006中规定电气设备和防雷设施的接地装置的试验项目应包括下列内容：K接地网电气完整性测试；2、接地阻抗；在DLT475-2006接地装置特性参数测量导则中规定：大型接地装置的特性参数测试应该包含以下内容：电气完整性测试，接地阻抗测试，场区地表电位梯度测试，接触电位差.跨步电位差及转移电位的测试。在其他接地装置的特性参数测试中应尽量包含以上内容。柳树额要求测量场区地表电位梯度。在此重点介绍电气完整性测试、接地阻抗测试及场区地表电位梯度测试，其他内容简要介绍。二、名词解释接地极埋入地中并直接与大地接触的金属导体。接地线电力设备应接地的部位与地下接地极之间的金属导体，也称为接地引下线。接地装置接地极与接地线的总和。大型接地装置精心整理HOkV及以上电压等级变电所的接地装置，装机容量在200MW以上的火电厂和水电厂的接地装置，或者等效面积在5000m2以上的接地装置。接地网由垂直和水平接地极组成的，供发电厂、变电所使用的，兼有泄流和均压作用的水平网状接地装置。接地装置的电气完整性接地装置中应该接地的各种电气设备之间，接地装置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。在GB50150-2006中规定，直流电阻值不应大于0.2Q。接地阻抗接地装置对远方电位零点的阻抗-数值上为接地装置与远方电位零点间的电位差，与通过接地装置流入地中的电流的比值。按冲击电流求得的接地阻抗称为冲击接地阻抗；按工频电流求得的接地阻抗称为工频接地阻抗。场区地表电位梯度当接地短路电流或试验电流流过接地装置时，被试接地装置所在的场区地表面形成的电位梯度。跨步电位差当接地短路电流流过接地装置时，地面上水平距离为1.0m的两点间的电位差。接触电位差当接地短路电流流过接地装置时，在地面上距设备水平距离1.0m处与沿设备外壳、架构或墙壁离地面的垂直距离1.8m处两点间电位差。电流极精心整理为形成测试接地装置的接地阻抗、场区地表电位梯度等特性参数的电流回路，而在远方布置的接地极。电位极在测试接地装置的特性参数时，为测试所选的参考电位而布置的接地极。三极法由接地装置、电流极和电位极组成的三个电极测试接地装置接地阻抗的方法。三、接地装置特性参数测试的基本要求1、测试时间接地装置的特性参数大都与土壤的潮湿程度密切相关，因此接地装置的状况评估和验收测试应尽量在干燥季节和土壤未冻结时进行；不应在雷、雨、雪中或雨、雪后立即进行。2、测试周期大型接地装置的交接试验应进行各项特性参数的测试；电气完整性测试宜每年进行一次；接地阻抗、场区地表电位梯度、跨步电位差、接触电位差、转移电位等参数,正常情况下宜每5・6年测试一次；遇有接地装置改造或其他必要时，应进行针对性测试。3.测试结果的评估进行接地装置的状况评估和工程验收时应根据特性参数测试的各项结果，并结合当地情况和以往的运行经验综合判断，不应不计代价地片面强调某一项指标。总体上应把握以下几个特性参数：接地装置的电气完整性、场区地表电位梯度分布、接地阻抗。四、接地装置的电气完整性测试1、方法精心整理首先选定一个很可能与主地网连接良好的设备的接地引下线为参考点，再测试周围电气设备接地部分与参考点之间的直流电阻。如果开始即有很多设备测试结果不良,宜考虑更换参考点。2、测试的范围a）变电所的接地装置：各个电压等级的场区之间;各高压和低压设备，包括构架、分线箱、汇控箱、电源箱等；主控及内部各接地干线，场区内和附近的通信及内部各接地干线；独立避雷针及微波塔与主地网之间；其他必要部分与主地网之间。b）电厂的接地装置：除变电所部分按a）进行外，还应测试其他局部地网与主地网之间；厂房与主地网之间；各发电机单元与主地网之间；每个单元内部各重要设备及部分；避雷针，油库，水电厂的大坝；其他必要的部分与主地网之间。测试中应注意的问题测试中应注意减小接触电阻的影响。当发现测试值在5...
