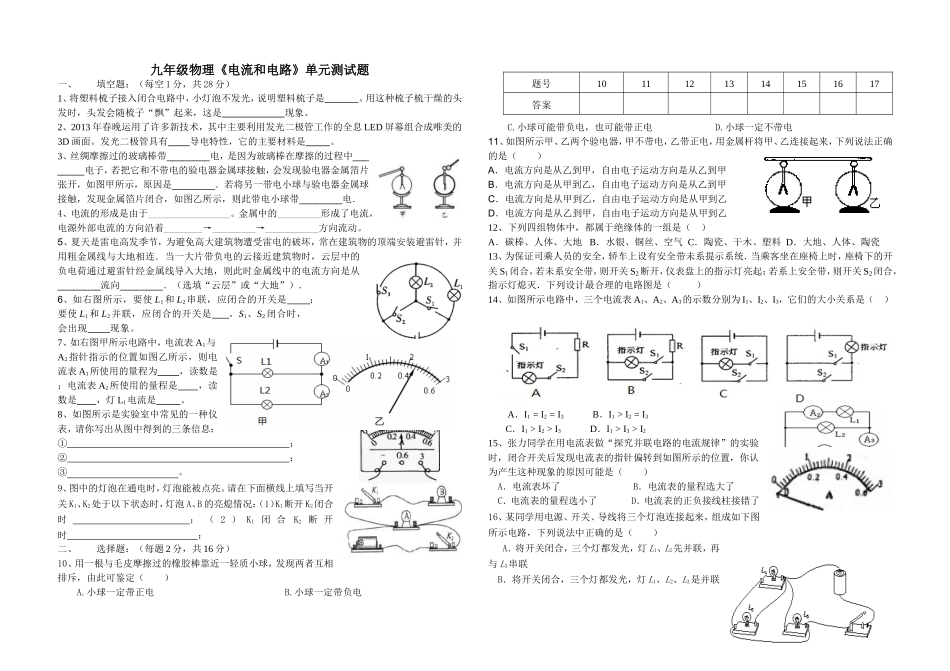

九年级物理《电流和电路》单元测试题一、填空题：（每空1分，共28分）1、将塑料梳子接入闭合电路中，小灯泡不发光，说明塑料梳子是。用这种梳子梳干燥的头发时，头发会随梳子“飘”起来，这是现象。2、2013年春晚运用了许多新技术，其中主要利用发光二极管工作的全息LED屏幕组合成唯美的3D画面。发光二极管具有导电特性，它的主要材料是。3、丝绸摩擦过的玻璃棒带________电，是因为玻璃棒在摩擦的过程中________电子，若把它和不带电的验电器金属球接触，会发现验电器金属箔片张开，如图甲所示，原因是________．若将另一带电小球与验电器金属球接触，发现金属箔片闭合，如图乙所示，则此带电小球带________电．4、电流的形成是由于_________________。金属中的_________形成了电流，电源外部电流的方向沿着________→_________→___________方向流动。5、夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连．当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导入大地，则此时金属线中的电流方向是从________流向________．（选填“云层”或“大地”）．6、如右图所示，要使L1和L2串联，应闭合的开关是；要使L1和L2并联，应闭合的开关是。S1、S2闭合时，会出现现象。7、如右图甲所示电路中，电流表A1与A2指针指示的位置如图乙所示，则电流表A1所使用的量程为，读数是；电流表A2所使用的量程是，读数是，灯L1电流是。8、如图所示是实验室中常见的一种仪表，请你写出从图中得到的三条信息：①；②；③。9、图中的灯泡在通电时，灯泡能被点亮。请在下面横线上填写当开关K1、K2处于以下状态时，灯泡A、B的亮熄情况：（1）K1断开K2闭合时；（2）K1闭合K2断开时；二、选择题：（每题2分，共16分）10、用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定（）A.小球一定带正电B.小球一定带负电C.小球可能带负电，也可能带正电D.小球一定不带电11、如图所示甲、乙两个验电器，甲不带电，乙带正电，用金属杆将甲、乙连接起来，下列说法正确的是（）A．电流方向是从乙到甲，自由电子运动方向是从乙到甲B．电流方向是从甲到乙，自由电子运动方向是从乙到甲C．电流方向是从甲到乙，自由电子运动方向是从甲到乙D．电流方向是从乙到甲，自由电子运动方向是从甲到乙12、下列四组物体中，都属于绝缘体的一组是（）A．碳棒、人体、大地B．水银、铜丝、空气C．陶瓷、干木、塑料D．大地、人体、陶瓷13、为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）14、如图所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（）A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1>I3>I215、张力同学在用电流表做“探究并联电路的电流规律”的实验时，闭合开关后发现电流表的指针偏转到如图所示的位置，你认为产生这种现象的原因可能是（）A．电流表坏了B．电流表的量程选大了C．电流表的量程选小了D．电流表的正负接线柱接错了16、某同学用电源、开关、导线将三个灯泡连接起来，组成如下图所示电路，下列说法中正确的是（）A．将开关闭合，三个灯都发光，灯L1、L2先并联，再与L3串联B．将开关闭合，三个灯都发光，灯L1、L2、L3是并联题号1011121314151617答案L2L1SC．将开关闭合，灯L1、L2被导线直接接在两端，只有灯L3发光D．将开关闭合，灯L2、L3被导线直接接在两端，只有灯L1发光17、如图所示，当开关S闭合时，灯泡L1、L2均不亮。小华同学用一根导线去查找电路的故障。他将导线并接在灯泡L1两端时发现灯泡L2亮，灯泡L1不亮；然后并接在灯泡L2两端时发现两个灯泡均不亮。由此可判断出（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路三、作图题：（每题2分，共6分）18、根据如图所示的实物图，画出对应的电路图。19、按图甲中的电路图，将图乙中的实物连成电路（用笔画线代替导线，连线不要交叉）。20、假如你的卧室与父...
