人教版初二八年级下册物理《电压PPT课件》VIP免费

人教版初二八年级下册物理《电压PPT课件》_第1页
1/15
人教版初二八年级下册物理《电压PPT课件》_第2页
2/15
人教版初二八年级下册物理《电压PPT课件》_第3页
3/15

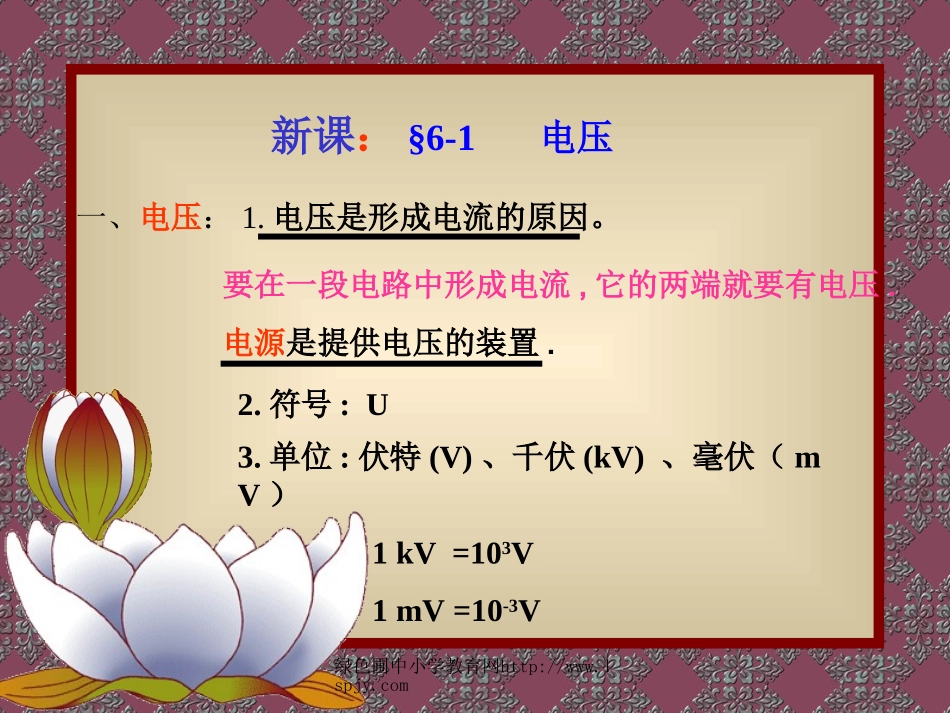

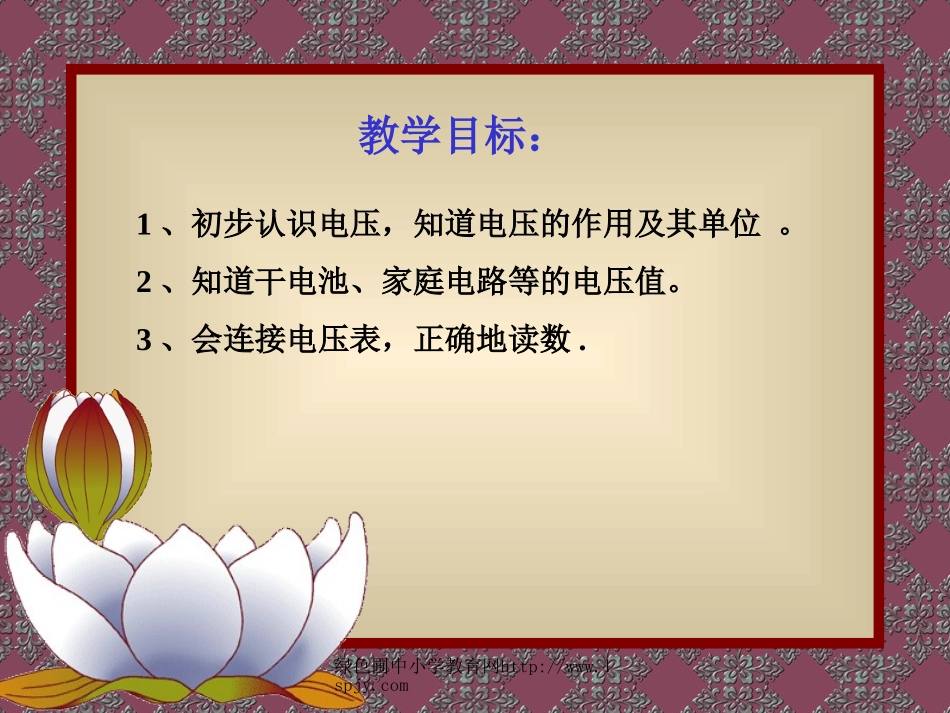

绿色圃中小学教育网http://www.lspjy.com教学目标:1、初步认识电压,知道电压的作用及其单位。2、知道干电池、家庭电路等的电压值。3、会连接电压表,正确地读数.前面的知识你忘记了吗?让我们一起来复习一下吧绿色圃中小学教育网http://www.lspjy.com新课:§6-1电压要在一段电路中形成电流,它的两端就要有电压.电源是提供电压的装置.一、电压:1.电压是形成电流的原因。2.符号:U3.单位:伏特(V)、千伏(kV)、毫伏(mV)1kV=103V1mV=10-3V绿色圃中小学教育网http://www.lspjy.com4.记住:一节干电池的电压1.5V一节蓄电池的电压2V对人体安全的电压不高于36V家庭电路的电压220V绿色圃中小学教育网http://www.lspjy.com绿色圃中小学教育网http://www.lspjy.com二、电压表:1.作用:测量电路两端的电压的仪表。2.符号:V3.量程和分度值量程分度值0~3V0~15V0.1V0.5V绿色圃中小学教育网http://www.lspjy.com4、读数:绿色圃中小学教育网http://www.lspjy.com5.使用前先进行调零绿色圃中小学教育网http://www.lspjy.com三、怎样连接电压表1、电压表要并联在被测电路的两端;2、电压表必须使电流从电压表的“+”接线柱流进,从“-”接线柱流出;3、被测电压不要超过电压表的量程;(事先不能估测出电压大小,用试触法)4、电压表可以直接连到电源的正、负极上,测出的示数是电源的电压。绿色圃中小学教育网http://www.lspjy.com1、在下图所示的3个电路中,电压表所测的各是哪只灯泡的电压?电压表测L2两端的电压练习:电压表测L1两端的电压V2L2L12、在下图所示的电路中,电压表测量的是哪个灯泡两端的电压,并在电压表两端标出它的“+”、“-”符号。电压表测L1两端的电压VL1L23、将下图中的元件连接起来(用铅笔画线表示导线),其中灯泡L1和L2串联,电压表V1测L1两端的电压,V2测L1与L2串联后的总电压,并画出电路图。V1V2L1L2V1V2L1L24.在内填上适当的电表,并标出“+”“-”接线柱L
