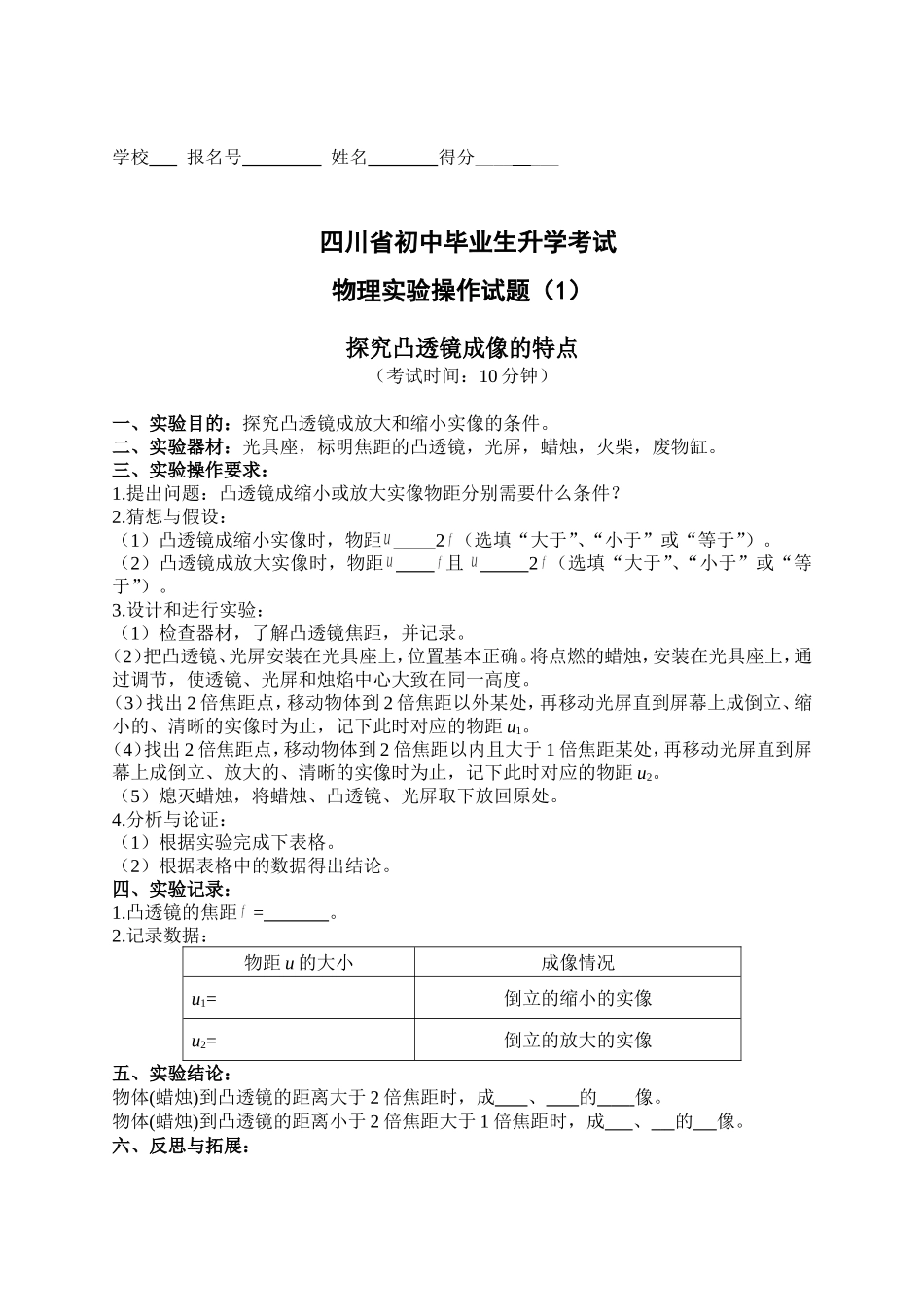

学校报名号姓名得分_______四川省初中毕业生升学考试物理实验操作试题（1）探究凸透镜成像的特点（考试时间：10分钟）一、实验目的：探究凸透镜成放大和缩小实像的条件。二、实验器材：光具座，标明焦距的凸透镜，光屏，蜡烛，火柴，废物缸。三、实验操作要求：1.提出问题：凸透镜成缩小或放大实像物距分别需要什么条件？2.猜想与假设：（1）凸透镜成缩小实像时，物距2（选填“大于”、“小于”或“等于”）。（2）凸透镜成放大实像时，物距且2（选填“大于”、“小于”或“等于”）。3.设计和进行实验：（1）检查器材，了解凸透镜焦距，并记录。（2）把凸透镜、光屏安装在光具座上，位置基本正确。将点燃的蜡烛，安装在光具座上，通过调节，使透镜、光屏和烛焰中心大致在同一高度。（3）找出2倍焦距点，移动物体到2倍焦距以外某处，再移动光屏直到屏幕上成倒立、缩小的、清晰的实像时为止，记下此时对应的物距u1。（4）找出2倍焦距点，移动物体到2倍焦距以内且大于1倍焦距某处，再移动光屏直到屏幕上成倒立、放大的、清晰的实像时为止，记下此时对应的物距u2。（5）熄灭蜡烛，将蜡烛、凸透镜、光屏取下放回原处。4.分析与论证：（1）根据实验完成下表格。（2）根据表格中的数据得出结论。四、实验记录：1.凸透镜的焦距=。2.记录数据：物距u的大小成像情况u1=倒立的缩小的实像u2=倒立的放大的实像五、实验结论：物体(蜡烛)到凸透镜的距离大于2倍焦距时，成、的像。物体(蜡烛)到凸透镜的距离小于2倍焦距大于1倍焦距时，成、的像。六、反思与拓展：当物距＝2时，凸透镜成像。当物距＜时，凸透镜成像。学校报名号姓名得分_______四川省初中毕业生升学考试物理实验操作试题（1）《探究凸透镜成像的特点》评分表一、实验目的：探究凸透镜成放大和缩小实像的条件。二、实验器材：光具座，标明焦距的凸透镜，光屏，蜡烛，火柴、废物缸。三、实验步骤及评分标准：实验步骤操作要求及评分标准分值得分1.提出问题凸透镜成放大或缩小实像物距分别需要什么条件？2.猜想假设（1）凸透镜成缩小实像时，物距＞2。0.5分（2）凸透镜成放大实像时，物距＜＜2。0.5分3.设计实验进行实验（1）检查器材是否完好，记录凸透镜的焦距大小。0.5分（2）把凸透镜、光屏安装在光具座上，位置基本正确。将点燃的蜡烛，安装在光具座上，通过调节，使透镜、光屏和烛焰中心大致在同一高度。1分（3）找出2倍焦距点，移动物体到2倍焦距以外某处，再移动光屏直到屏幕上成倒立、缩小的、清晰的实像时为止（1分），记下此时对应的物距（1分）。2分（4）找出2倍焦距点，移动物体到2倍焦距以内且大于1倍焦距某处，再移动光屏直到屏幕上成倒立、放大的、清晰的实像时为止（1分），记下此时对应的物距（1分）。2分（5）熄灭蜡烛，将蜡烛、凸透镜、光屏取下放回原处。1分4.实验结论物距大于2时，成倒立、缩小的实像；物距在1倍焦距和2倍焦距离之间成倒立、放大实像。1分5.反思拓展（1）当物距u＝2时，凸透镜成像有什么特点？（当物距u＝2成倒立等大的实像）1分（2）当物距u＜时，凸透镜成像有什么特点？（当物距u＜成正立、放大的虚像）0.5分合计10分监考教师：确认成绩学生签字：
