四路抢答器设计VIP免费

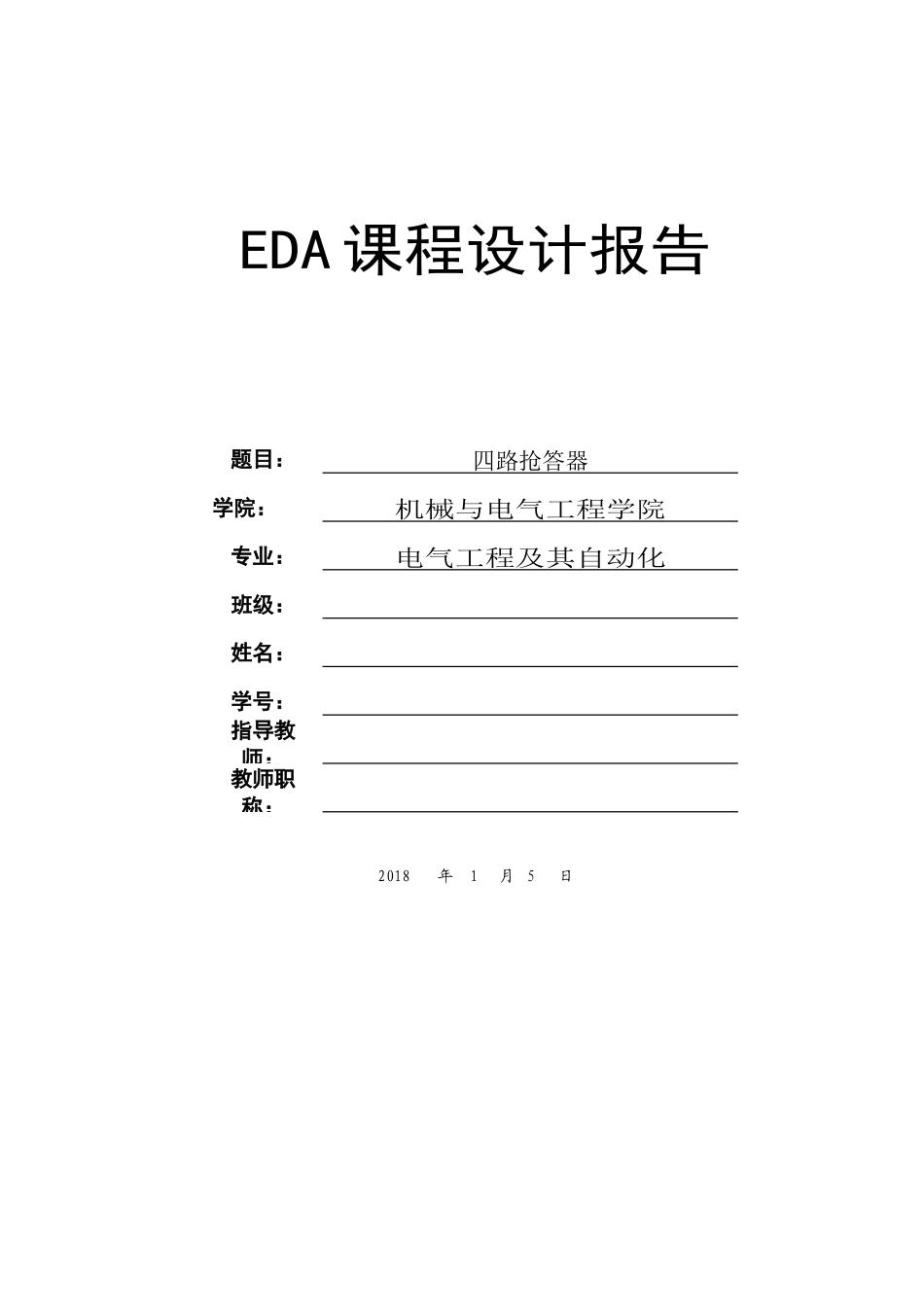

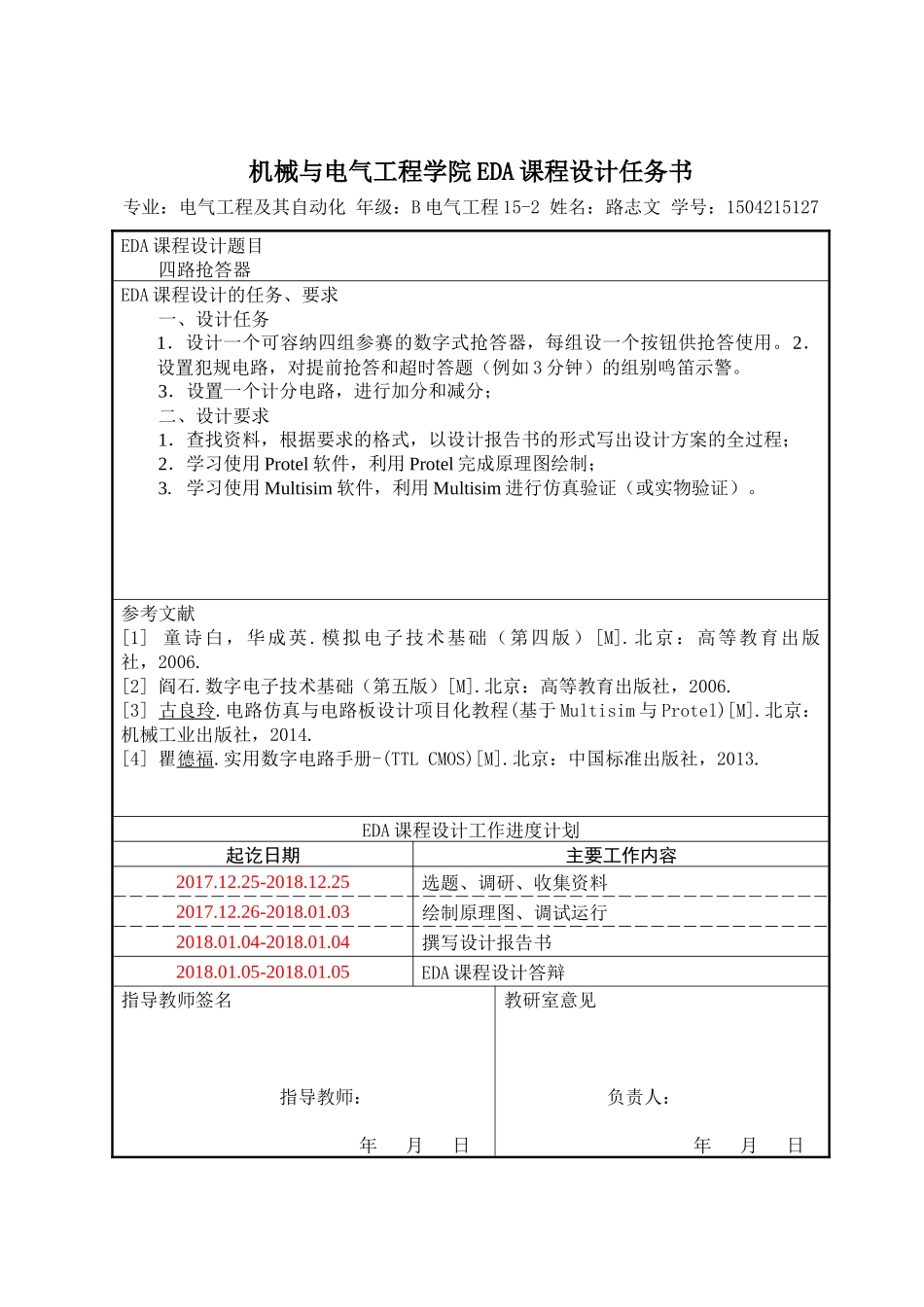

题目：四路抢答器学院：机械与电气工程学院专业：电气工程及其自动化班级：姓名：学号：指导教师：教师职称：2018年1月5日EDA课程设计报告机械与电气工程学院EDA课程设计任务书专业：电气工程及其自动化年级：B电气工程15-2姓名：路志文学号：1504215127EDA课程设计题目四路抢答器EDA课程设计的任务、要求一、设计任务1．设计一个可容纳四组参赛的数字式抢答器，每组设一个按钮供抢答使用。2．设置犯规电路，对提前抢答和超时答题（例如3分钟）的组别鸣笛示警。3．设置一个计分电路，进行加分和减分；二、设计要求1．查找资料，根据要求的格式，以设计报告书的形式写出设计方案的全过程；2．学习使用Protel软件，利用Protel完成原理图绘制；3.学习使用Multisim软件，利用Multisim进行仿真验证（或实物验证）。参考文献[1]童诗白，华成英.模拟电子技术基础（第四版）[M].北京：高等教育出版社，2006.[2]阎石.数字电子技术基础（第五版）[M].北京：高等教育出版社，2006.[3]古良玲.电路仿真与电路板设计项目化教程(基于Multisim与Protel)[M].北京：机械工业出版社，2014.[4]瞿德福.实用数字电路手册-(TTLCMOS)[M].北京：中国标准出版社，2013.EDA课程设计工作进度计划起讫日期主要工作内容2017.12.25-2018.12.25选题、调研、收集资料2017.12.26-2018.01.03绘制原理图、调试运行2018.01.04-2018.01.04撰写设计报告书2018.01.05-2018.01.05EDA课程设计答辩指导教师签名指导教师：年月日教研室意见负责人：年月日目录四路抢答器.................................................1摘要......................................................1Abstract...................................................21设计目的.................................................32设计要求.................................................33设计任务.................................................34设计方案.................................................34.1硬件设计...............................................34.1.1四路抢答器按键控制电路....................................34.1.2数码管显示电路..........................................44.1.3外部时钟脉冲电源电路......................................44.1.4四位电路抢答器..........................................54.1.5PCB设计...............................................64.2软件设计...............................................64.2.1软件仿真..............................................64.2.1.1单片机外部脉冲电路......................................74.2.1.2选手抢答开关电路.......................................74.2.1.3数码管电路...........................................84.2.1.4加法记分电路..........................................84.2.1.5减法记分电路..........................................94.2.1.6延时报警电路..........................................94.2.2软件程序设计..........................................10数字式竞赛抢答器4.2.2.1选手抢答按键程序设计...................................104.2.2.2按键加减法记分器程序设计................................104.2.2.3延时程序设计.........................................114.2.2.4清零程序设计.........................................114.2.2.5数码管设计..........................................124.2.2.6定时器程序设计.......................................12总结.....................................................13参考文献..................................................14附录.....................................................152机械与电气工程学院EDA课程设计四路抢答器路志文摘要随着我国经济和文化事业的发展有很多竞争场合需要有快速公正的抢答器.该课题设计的是一款多功能四路数字抢答器,它具有优先抢答、限时抢答、铃音提示、数字显示、...
