电能的输送导学案VIP免费

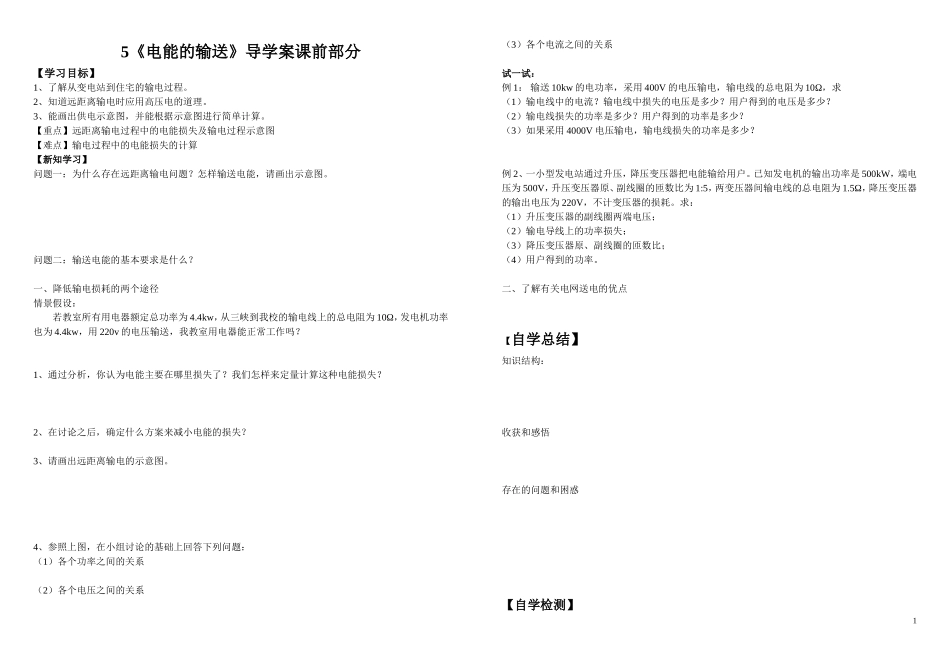

5《电能的输送》导学案课前部分【学习目标】1、了解从变电站到住宅的输电过程。2、知道远距离输电时应用高压电的道理。3、能画出供电示意图，并能根据示意图进行简单计算。【重点】远距离输电过程中的电能损失及输电过程示意图【难点】输电过程中的电能损失的计算【新知学习】问题一：为什么存在远距离输电问题？怎样输送电能，请画出示意图。问题二：输送电能的基本要求是什么？一、降低输电损耗的两个途径情景假设：若教室所有用电器额定总功率为4.4kw，从三峡到我校的输电线上的总电阻为10Ω，发电机功率也为4.4kw，用220v的电压输送，我教室用电器能正常工作吗？1、通过分析，你认为电能主要在哪里损失了？我们怎样来定量计算这种电能损失？2、在讨论之后，确定什么方案来减小电能的损失？3、请画出远距离输电的示意图。4、参照上图，在小组讨论的基础上回答下列问题：（1）各个功率之间的关系（2）各个电压之间的关系（3）各个电流之间的关系试一试：例1：输送10kw的电功率，采用400V的电压输电，输电线的总电阻为10Ω，求（1）输电线中的电流？输电线中损失的电压是多少？用户得到的电压是多少？（2）输电线损失的功率是多少？用户得到的功率是多少？（3）如果采用4000V电压输电，输电线损失的功率是多少？例2、一小型发电站通过升压，降压变压器把电能输给用户。已知发电机的输出功率是500kW，端电压为500V，升压变压器原、副线圈的匝数比为1:5，两变压器间输电线的总电阻为1.5Ω，降压变压器的输出电压为220V，不计变压器的损耗。求：（1）升压变压器的副线圈两端电压；（2）输电导线上的功率损失；（3）降压变压器原、副线圈的匝数比；（4）用户得到的功率。二、了解有关电网送电的优点【自学总结】知识结构：收获和感悟存在的问题和困惑【自学检测】1一、选择题1、在电能输送过程中，若输送的电功率一定，则在输电线上损失的电功率：（）A．随输电线电阻的增大而增大B．和输送电压的平方成正比C．和输电线上电压降落的平方成正比D．和输电线中电流强度的平方成正比2、输电线的电阻共计r，输送的电功率为p，输电电压为U，则用户能得到的电功率是：（）A.PB.P－(P/U)rC.I2RD.(P/U)r3、用6600V和220V两种电压输电，若输送的功率和输电线的电阻相同，则低压输电线与高压输电线上损失功率之比是（）A.1：900B.900：1C.1：30D.30：14、一个小水电站输出电功率为20kw，输电线总电阻为0.5Ω，如果先用400V的电压送电，后改用2000V电压输电，则输电电压提高后输电线上损失的电功率的变化情况是:（）A、减少50WB、减少1200WC、减少7.68WD增加7.68W二、填空题5、某变电站用220V的电压送电，导线损失电功率是输出功率的20%，若要使导线损失电功率是输出功率的5%，则输出电压应变为V。6、相同材料组成的导线向同一处用户输送10kW电能，在输电电压U1=110V和U2=220V两种情况下，要求输电线中损失的电能相同，则两情况下导线截面积之比为____。7、远距离送电的输电线一定时，如果以原来电压的10倍输送同样功率的电能时，输电线上损耗的电功率为原来的____．8、发电机的路端电压为220V，输送电功率44kW，输电线电阻为0.4Ω，则用户得到的电功率为V，用户得到的电功率为kW。若用初、次级线圈匝数之比为1：10的变压器升压，经同样的输电线输电后，再用初、次级线圈匝数之比为10：1的变压器降压后供给用户，则用户得到的电压为V，用户得到的电功率为kW。三、计算题9、某电厂要将电能输送到较远的用户，输送的总功率为9.8×104W，电厂输出电压仅350V，为减少输送功率损失，先用一升压变压器将电压升高再输送，在输送途中，输电线路的总电阻为4Ω，允许损失的功率为输送功率的5％，求用户所需电压为220V时，升压、降压变压器的原、副线圈的匝数比各是多少？10、有一台内阻为1Ω的发电机，供应学校的照明用电，如图5-5-5所示是输电原理图，两变压器已选定，输电线总电阻为4Ω，全校共有22个教室，每个教室有“220V、40W”的灯6盏，若保证全部电灯正常发光。（n1:n2=1:4，n3:n4=4:1）问：（1）发电机输出功率多大？（2）发电机的电动势多大？（3）输电效率是多少？《参考答案》1、在电能输送过程...
