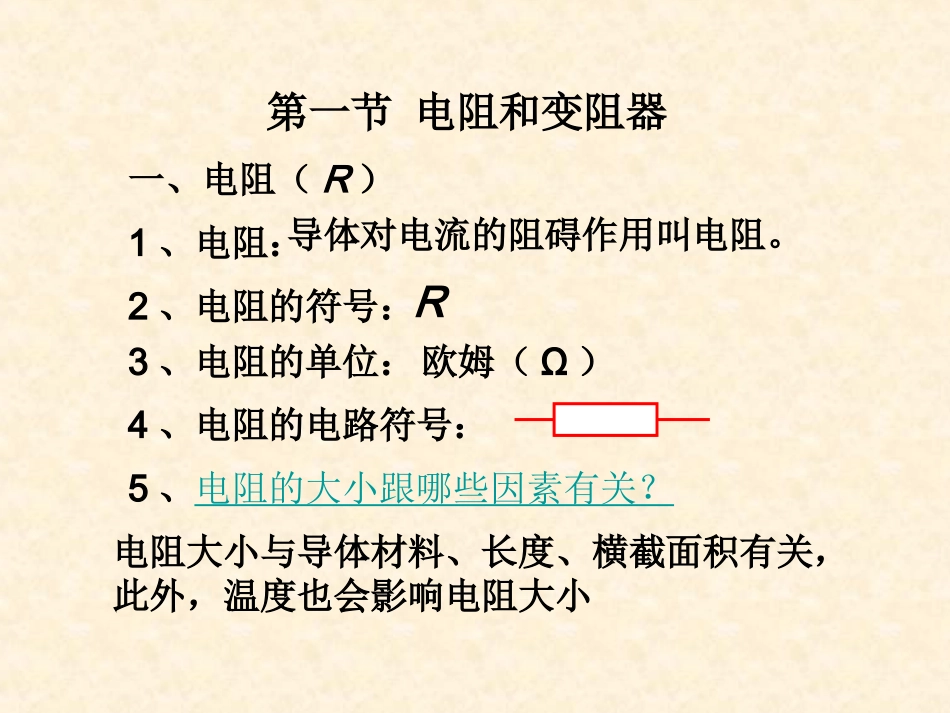

第十五章探究电路复习一、电阻（R）导体对电流的阻碍作用叫电阻。1、电阻：2、电阻的符号：R3、电阻的单位：欧姆（Ω）4、电阻的电路符号：5、电阻的大小跟哪些因素有关？电阻大小与导体材料、长度、横截面积有关，此外，温度也会影响电阻大小第一节电阻和变阻器二、变阻器：电阻阻值大小可以改变的器件叫变阻器。1、实验室常用的变阻器是：滑动变阻器电阻箱2、滑动变阻器的原理：改变电阻丝的长度来改变电阻的大小3、滑动变阻器的作用是:（1）保护电路（2）作用：改变电路的电流或用电器两端的电压，即限流或调压。4、接法：与被调节的用电器串联；接入原则：一上一下，不能同上或同下；通电前阻值应调至最大处5、滑动变阻器的结构示意图和电路符号：结构示意图电路符号第二节欧姆定律4、电路图一、1、探究方法：控制变量法2、器材：电池组，开关，电流表，电压表，滑动变阻器各一，导线若干。3、探究内容：一段导体中，电流与电压、电阻的关系二、电流跟电压的关系1、按电路图接好电路2、保持电阻R=10Ω不变，调节滑动变阻器使电阻两端的电压分别为1V、2V、3V，读出此时相应的电流值3、把数据填入表格中4、分析数据，得出结论：在电阻一定的情况下，导体中的电流跟导体两端的电压成正比电压(V)电流(A)电阻(Ω)第一次数据10.110第二次数据20.210第三次数据30.310I/AU/V三、电流跟电阻的关系1、按电路图接好电路2、调节滑动变阻器使电阻两端的电压保持U=10V不变，电阻分别换用为R=5Ω、10Ω、20Ω，读出此时相应的电流值3、把数据填入表格中4、分析数据，得出结论：在电压不变的情况下，导体中的电流跟导体的电阻成反比I/AR/Ω电压(V)电流(A)电阻(Ω)第一次数据1025第二次数据10110第三次数据100.520欧姆定律：一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。结论公式RUII：导体中的电流单位：AU：导体两端的电压单位：VR：导体的电阻单位：Ω公式变形IURU=IR讨论：IURIU不能说R与U成正比，R与I成的比值是个定值。反比。因第三节伏安法测电阻1、实验原理：________________2、实验器材：干电池、电流表、电压表、开关、导线、小灯泡、滑动变阻器3、实验电路图：IUR第四节电阻的串联和并联串联电路并联电路电流（I）电压（U）电阻（R）电流处处相等即_______________干路中的电流等于各支路电流之和即_________________总电压等于各串联电路两端电压之和即___________________各支路两端电压相等即_________________总电阻等于各串联电阻之和即_______________总电阻的倒数等于各并联电阻倒数之和即_____________________第五节家庭电路1、组成：进户线、______________、阐刀开关、保险装置、电灯和__________等组成。电能表插座2、进户线有两根：一根火线、一根_________，可用_____________辨别，若氖管发光，则接触的是_________，氖管不发光，则是_________。两根线之间的电压为___________零线测电笔火线零线220V3、所有家用电器和插座都是_________联的，而开关则与它所控制的用电器_________联。并串4、了解保险丝：是用电阻率大，熔点低的铅锑合金制成。它的作用是当电路中电流过大时，保险丝会自动熔断，切断电路，起到保护电路的作用。5、引起电路中电流过大的原因有两个：一是电路发生__________；二是用电器___________过大。短路总功率安全用电1、触电：一定强度的电流______________所引起的伤害。流经人体2、原因：人体直接或间接与__________连通，有电流通过人体。火线3、原则：（1）电路安装应符号安全用电的要求：保险丝应接在______线上；火控制开关也要先装在_____线上，再进入灯座。火（2）不要弄湿用电器。（3）保护好用电器的绝缘体，不使它的火线裸露。（4）对于有金属外壳的家用电器，其外壳要_________。接地（5）在户外，不要靠近高压带电体。4、触电的应急措施：迅速______________或用干燥的木棍、竹竿挑开电线；发生火灾时，要先切断电源，绝不要带电泼水救火。切断电源祝同学们学习愉快！结束
