2014年中考物理母题题源系列10电路故障(含解析)VIP免费

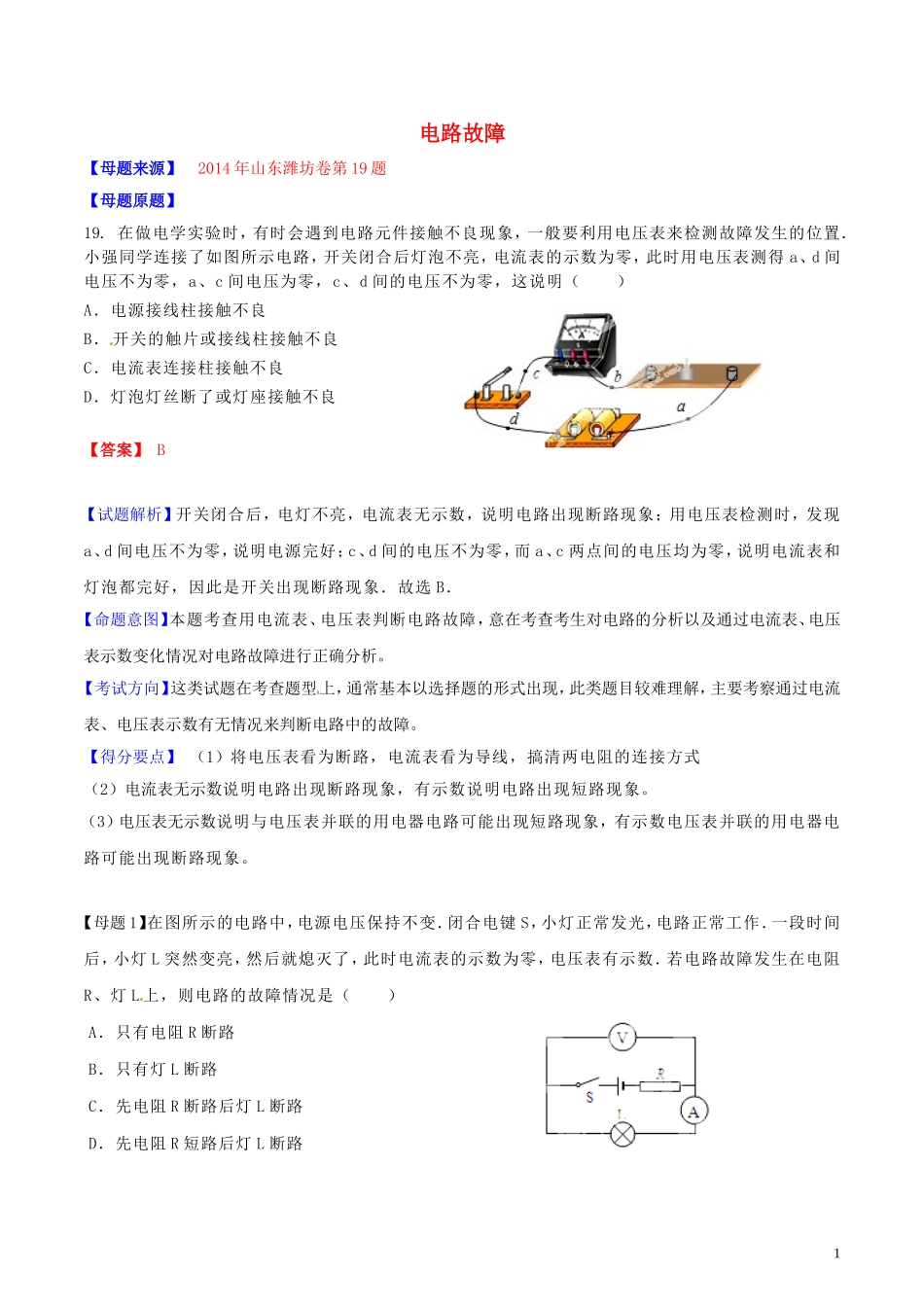

2014年中考物理母题题源系列10电路故障(含解析)_第1页
1/5

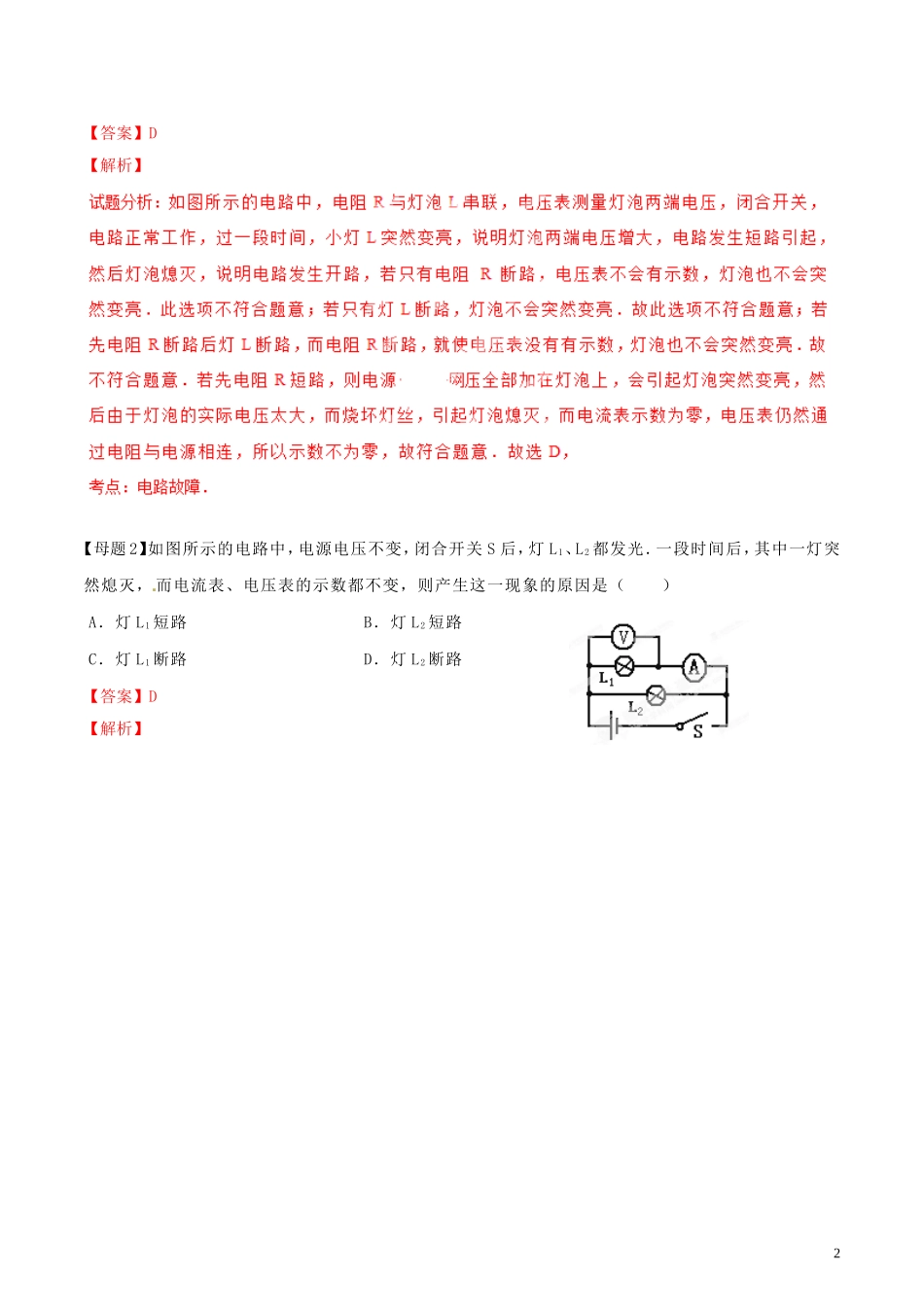

2014年中考物理母题题源系列10电路故障(含解析)_第2页
2/5

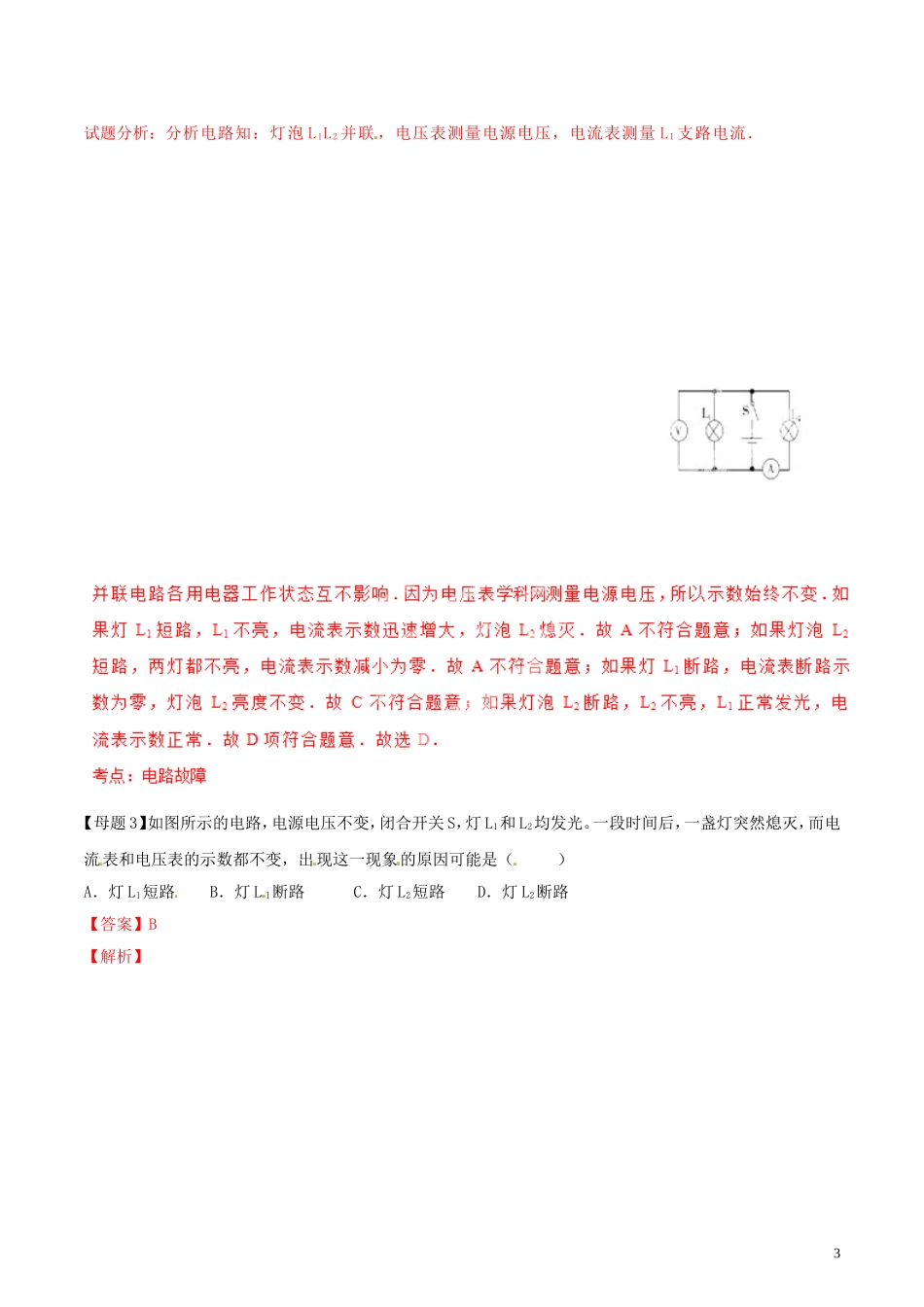

2014年中考物理母题题源系列10电路故障(含解析)_第3页
3/5
电路故障【母题来源】2014年山东潍坊卷第19题【母题原题】19.在做电学实验时,有时会遇到电路元件接触不良现象,一般要利用电压表来检测故障发生的位置.小强同学连接了如图所示电路,开关闭合后灯泡不亮,电流表的示数为零,此时用电压表测得a、d间电压不为零,a、c间电压为零,c、d间的电压不为零,这说明()A.电源接线柱接触不良B.开关的触片或接线柱接触不良C.电流表连接柱接触不良D.灯泡灯丝断了或灯座接触不良【答案】B【试题解析】开关闭合后,电灯不亮,电流表无示数,说明电路出现断路现象;用电压表检测时,发现a、d间电压不为零,说明电源完好;c、d间的电压不为零,而a、c两点间的电压均为零,说明电流表和灯泡都完好,因此是开关出现断路现象.故选B.【命题意图】本题考查用电流表、电压表判断电路故障,意在考查考生对电路的分析以及通过电流表、电压表示数变化情况对电路故障进行正确分析。【考试方向】这类试题在考查题型上,通常基本以选择题的形式出现,此类题目较难理解,主要考察通过电流表、电压表示数有无情况来判断电路中的故障。【得分要点】(1)将电压表看为断路,电流表看为导线,搞清两电阻的连接方式(2)电流表无示数说明电路出现断路现象,有示数说明电路出现短路现象。(3)电压表无示数说明与电压表并联的用电器电路可能出现短路现象,有示数电压表并联的用电器电路可能出现断路现象。【母题1】在图所示的电路中,电源电压保持不变.闭合电键S,小灯正常发光,电路正常工作.一段时间后,小灯L突然变亮,然后就熄灭了,此时电流表的示数为零,电压表有示数.若电路故障发生在电阻R、灯L上,则电路的故障情况是()A.只有电阻R断路B.只有灯L断路C.先电阻R断路后灯L断路D.先电阻R短路后灯L断路1【答案】D【解析】【母题2】如图所示的电路中,电源电压不变,闭合开关S后,灯L1、L2都发光.一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因是()A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路【答案】D【解析】2试题分析:分析电路知:灯泡L1L2并联,电压表测量电源电压,电流表测量L1支路电流.【母题3】如图所示的电路,电源电压不变,闭合开关S,灯L1和L2均发光。一段时间后,一盏灯突然熄灭,而电流表和电压表的示数都不变,出现这一现象的原因可能是()A.灯L1短路B.灯L1断路C.灯L2短路D.灯L2断路【答案】B【解析】3【母题4】小明同学按照下图所示的电路进行实验探究,两个灯的规格相同。当开关闭合时,其中一个灯亮,一个灯不亮,电压表有示数.则故障原因可能是()A.L1短路B.L1断路C.L2短路D.L2断路【答案】A【解析】【母题5】如图是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,灯L1亮,灯L2不亮,电流表和电压表均有读数.则故障原因不可能是()A.L1断路B.L1短路C.L2断路D.L2短路【答案】D4【解析】5

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

2014年中考物理母题题源系列10电路故障(含解析)
