九年级物理第17章第2节《欧姆定律》课件VIP免费

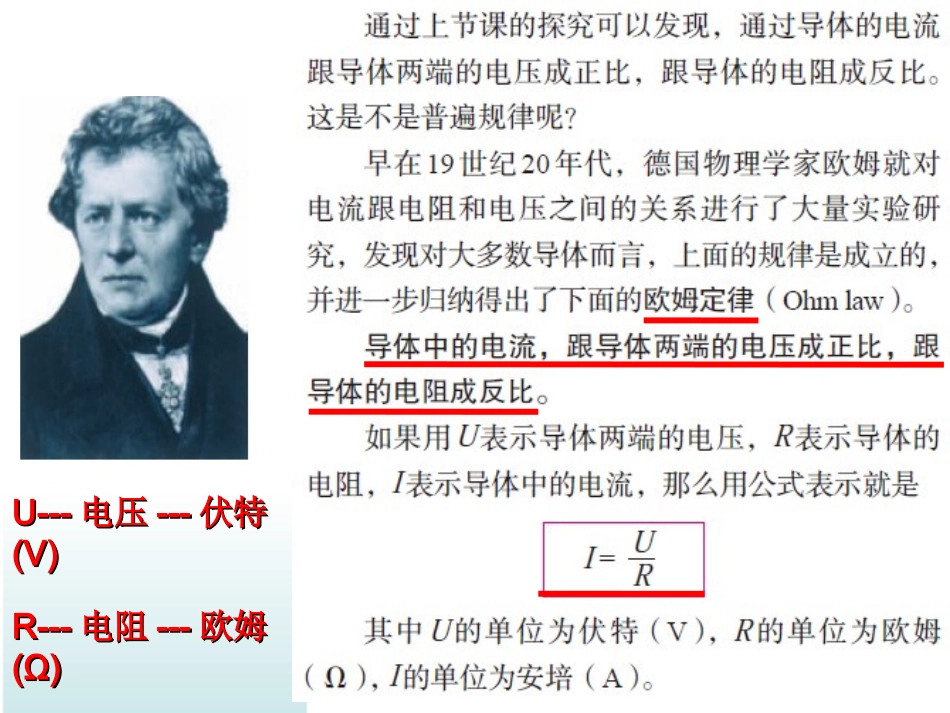

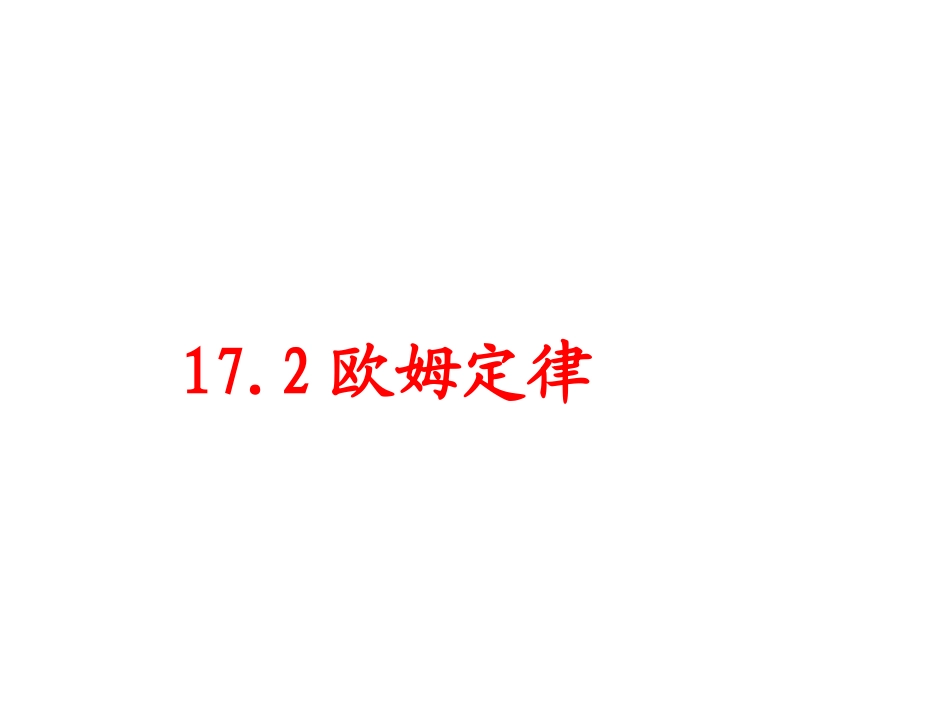

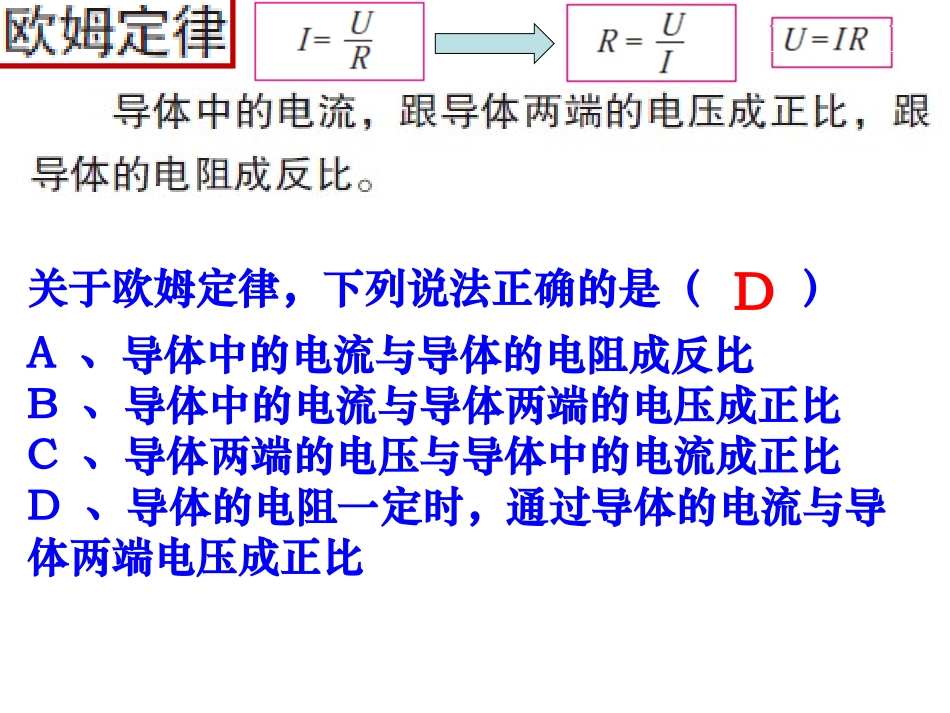

第十七章第２节17.2欧姆定律U---U---电压电压------伏特伏特(V)(V)R---R---电阻电阻------欧姆欧姆((ΩΩ))I---I---电流电流------安培安培(A)(A)关于欧姆定律，下列说法正确的是（）A、导体中的电流与导体的电阻成反比B、导体中的电流与导体两端的电压成正比C、导体两端的电压与导体中的电流成正比D、导体的电阻一定时，通过导体的电流与导体两端电压成正比D关于欧姆定律，下列叙述中不正确的是（A．在相同电压下，导体的电流和电阻成反比B．对同一个导体，导体中的电流和电压成正比C．因为电阻是导体本身的性质，所以电流只与导体两端的电压成正比D．导体中的电流与导体两端的电压有关，也与导体的电阻有关c（2013龙岩）关于导体的电阻，下列说法正确的是【】A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体两端电压为零时，导体的电阻也为零D．导体的电阻是导体本身的一种性质，与加在它两端的电压和通过它的电流大小无关D答：这种说法不对。因为——————。（2011•广安）从欧姆定律可以导出公式R=U/I，下列说法正确的是（）A．当电压U增大为原来的2倍时，电阻R也增大为原来的2倍B．当电流I增大为原来的2倍时，电阻R减小为原来的二分之一C．通过导体的电流若为零，电阻也为零D．即使导体两端的电压为零，电阻也不为零DIR=30ΩΩU=12V解：（1）画电路图；（2）列出已知条件和所求量；（3）求解I。解题步骤加在某一电阻器两端的电压为5V时，通过它的电流是0.5A，则该电阻器的电阻应是多大？如果两端的电压增加到20V，此时这个电阻器的电阻值是多大？通过它的电流是多大？U2=20VR=？I2=？I1=0.5ARU1=5V解：I2===2AU2R20V10ΩR===10ΩUI5V0.5A甲、乙分别接入电压比是21∶的电路中，已知它们的电阻比是23∶，则通过它们的电流比是()A．11∶B．21∶C．43∶D．31∶已知U甲∶U乙=21∶；R甲∶R乙=23∶解：DI=UR解得：I甲∶I乙=31∶得：I甲=2/2=1根据I乙=1/3电阻的串联与并联•思考：如果两个电阻R1、R2串联接在电压为U的电源中。若用一个电阻代替这两个电阻，并使电路中的电流保持不变，则这个电阻为多大？如果这两个电阻是并联那又用多大的电阻代替呢？R1R2R串联电路中的电阻关系在图中，两个串联导体的电阻值分别为R1和R2，设等效电阻的电阻值为R.R1、R2两端的电压分别为U1和U2，串联部分两端的总电压为U.通过R1、R2的电流分别为I1、I2。对于多个电阻（R1、R2、R3……Rn）串联，同样可以得到R=R1+R2+R3+…+Rn。这表明:串联电路的等效电阻等于各串联导体的电阻之和。即R=R1+R2+R3+…+Rn由欧姆定律可知，U=IR，U1=I1R1，U2=I2R2从串联电路总电压与分段电压的关系：U=U1+U2，得IR=I1R1+I2R2因串联电路中的电流处处相等，即Ｉ=Ｉ1=Ｉ2，所以R=R1+R2并联电路中的电阻关系推导：设各支路的电阻分别为R1和R2，并联电路的等效电阻为R。通过R1和R2的电流分别为I1和I2，并联电路的总电流为I（如图）。有欧姆定律RUI这表明:并联电路的等效电阻的倒数，等于各并联电阻的倒数之和。111RUI222RUI333RUI2211RURURU21111RRRnRRRR121111可知：又因为并联电路的总电流等于各支路的电流之和，即I=I1+I2所以约去U得：对于多个电阻（R1、R2、R3、……、Rn）并联，同理可以得到：R=R1+R2并联：R1=R11R21+R1R2R1R2电阻的串联与并联串联：电阻串联相当于增加了导体的长度，所以总电阻大于任何一个分电阻。电阻并联相当于增加了导体的横截面积，所以总电阻小于任何一个分电阻。或解:(1)U2=U-U1=10V-6V=4V(2)I2=I1=0.4ARI=U1/I1=6V/0.4A=15ΩR2=U2/I2=4V/0.4A=10Ω(3)R=R1+R2=15Ω+10Ω=25Ω答：。。。解:(1)I2=I-I1=0.8A–0.3A=0.5A(2)U1=U2=U=12VRI=U1/I1=12V/0.3A=40ΩR2=U2/I2=12V/0.5A=24Ω(3)答：。。。R1=R11R21+=+40Ω124Ω1∴R=15Ω解:(1)U1=U-U2=7V–3V=4V(2)I=I1=U1/R1=4V/6Ω=0.67A(3)R2=U2/I=3V/0.67A=4.5Ω答：。。。解:(1)U=I1R1=0.3A×20Ω=6V(2)I=U/R=6V/12Ω=0.5AI2=I-I1=0.5A–0.3A=0.2A(3)R2=U/I2=6V/0.2A=30Ω答：。。。R1为定值电阻R2的电阻值随酒精气体浓度的增大而减小酒精浓度增大R2阻值减小电路总电阻减小电路中电流...
