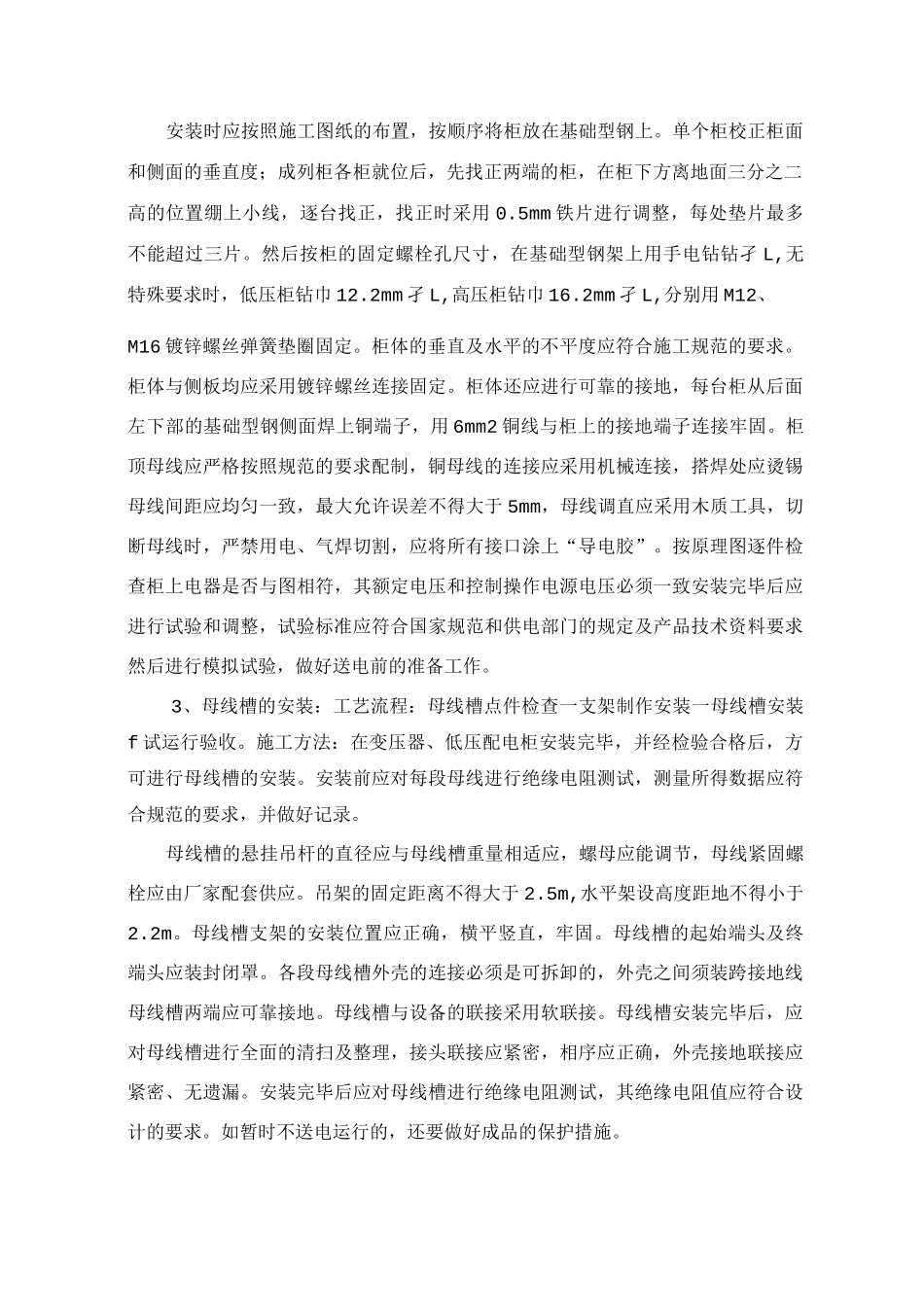

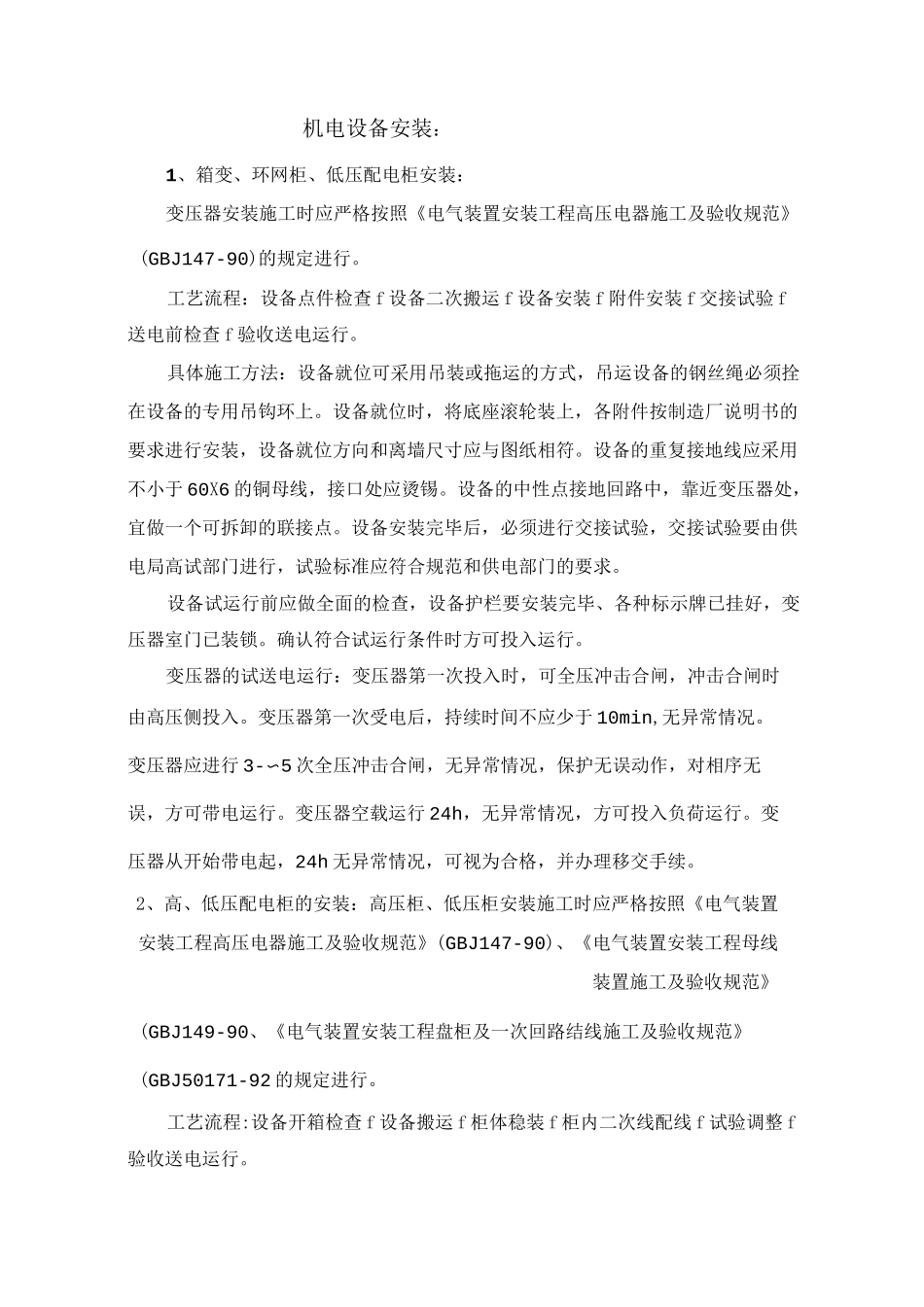

机电设备安装：1、箱变、环网柜、低压配电柜安装：变压器安装施工时应严格按照《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)的规定进行。工艺流程：设备点件检查f设备二次搬运f设备安装f附件安装f交接试验f送电前检查f验收送电运行。具体施工方法：设备就位可采用吊装或拖运的方式，吊运设备的钢丝绳必须拴在设备的专用吊钩环上。设备就位时，将底座滚轮装上，各附件按制造厂说明书的要求进行安装，设备就位方向和离墙尺寸应与图纸相符。设备的重复接地线应采用不小于60X6的铜母线，接口处应烫锡。设备的中性点接地回路中，靠近变压器处，宜做一个可拆卸的联接点。设备安装完毕后，必须进行交接试验，交接试验要由供电局高试部门进行，试验标准应符合规范和供电部门的要求。设备试运行前应做全面的检查，设备护栏要安装完毕、各种标示牌已挂好，变压器室门已装锁。确认符合试运行条件时方可投入运行。变压器的试送电运行：变压器第一次投入时，可全压冲击合闸，冲击合闸时由高压侧投入。变压器第一次受电后，持续时间不应少于10min,无异常情况。变压器应进行3-〜5次全压冲击合闸，无异常情况，保护无误动作，对相序无误，方可带电运行。变压器空载运行24h，无异常情况，方可投入负荷运行。变压器从开始带电起，24h无异常情况，可视为合格，并办理移交手续。2、高、低压配电柜的安装：高压柜、低压柜安装施工时应严格按照《电气装置安装工程高压电器施工及验收规范》(GBJ147-90)、《电气装置安装工程母线装置施工及验收规范》(GBJ149-90、《电气装置安装工程盘柜及一次回路结线施工及验收规范》(GBJ50171-92的规定进行。工艺流程:设备开箱检查f设备搬运f柜体稳装f柜内二次线配线f试验调整f验收送电运行。安装时应按照施工图纸的布置，按顺序将柜放在基础型钢上。单个柜校正柜面和侧面的垂直度；成列柜各柜就位后，先找正两端的柜，在柜下方离地面三分之二高的位置绷上小线，逐台找正，找正时采用0.5mm铁片进行调整，每处垫片最多不能超过三片。然后按柜的固定螺栓孔尺寸，在基础型钢架上用手电钻钻孑L,无特殊要求时，低压柜钻巾12.2mm孑L,高压柜钻巾16.2mm孑L,分别用M12、M16镀锌螺丝弹簧垫圈固定。柜体的垂直及水平的不平度应符合施工规范的要求。柜体与侧板均应采用镀锌螺丝连接固定。柜体还应进行可靠的接地，每台柜从后面左下部的基础型钢侧面焊上铜端子，用6mm2铜线与柜上的接地端子连接牢固。柜顶母线应严格按照规范的要求配制，铜母线的连接应采用机械连接，搭焊处应烫锡母线间距应均匀一致，最大允许误差不得大于5mm，母线调直应采用木质工具，切断母线时，严禁用电、气焊切割，应将所有接口涂上“导电胶”。按原理图逐件检查柜上电器是否与图相符，其额定电压和控制操作电源电压必须一致安装完毕后应进行试验和调整，试验标准应符合国家规范和供电部门的规定及产品技术资料要求然后进行模拟试验，做好送电前的准备工作。3、母线槽的安装：工艺流程：母线槽点件检查一支架制作安装一母线槽安装f试运行验收。施工方法：在变压器、低压配电柜安装完毕，并经检验合格后，方可进行母线槽的安装。安装前应对每段母线进行绝缘电阻测试，测量所得数据应符合规范的要求，并做好记录。母线槽的悬挂吊杆的直径应与母线槽重量相适应，螺母应能调节，母线紧固螺栓应由厂家配套供应。吊架的固定距离不得大于2.5m,水平架设高度距地不得小于2.2m。母线槽支架的安装位置应正确，横平竖直，牢固。母线槽的起始端头及终端头应装封闭罩。各段母线槽外壳的连接必须是可拆卸的，外壳之间须装跨接地线母线槽两端应可靠接地。母线槽与设备的联接采用软联接。母线槽安装完毕后，应对母线槽进行全面的清扫及整理，接头联接应紧密，相序应正确，外壳接地联接应紧密、无遗漏。安装完毕后应对母线槽进行绝缘电阻测试，其绝缘电阻值应符合设计的要求。如暂时不送电运行的，还要做好成品的保护措施。5、电力电缆敷设：（1）、电缆敷设方式电缆沿电缆沟敷设：本工程240mm2、70mm2电缆终端头的制作，采用热缩型工艺。（2）、电缆的运输和贮存电缆盘不应平放运输和平放贮存；在装卸电缆过程中，不应...
