11-油底壳总成的拆卸及安装VIP免费

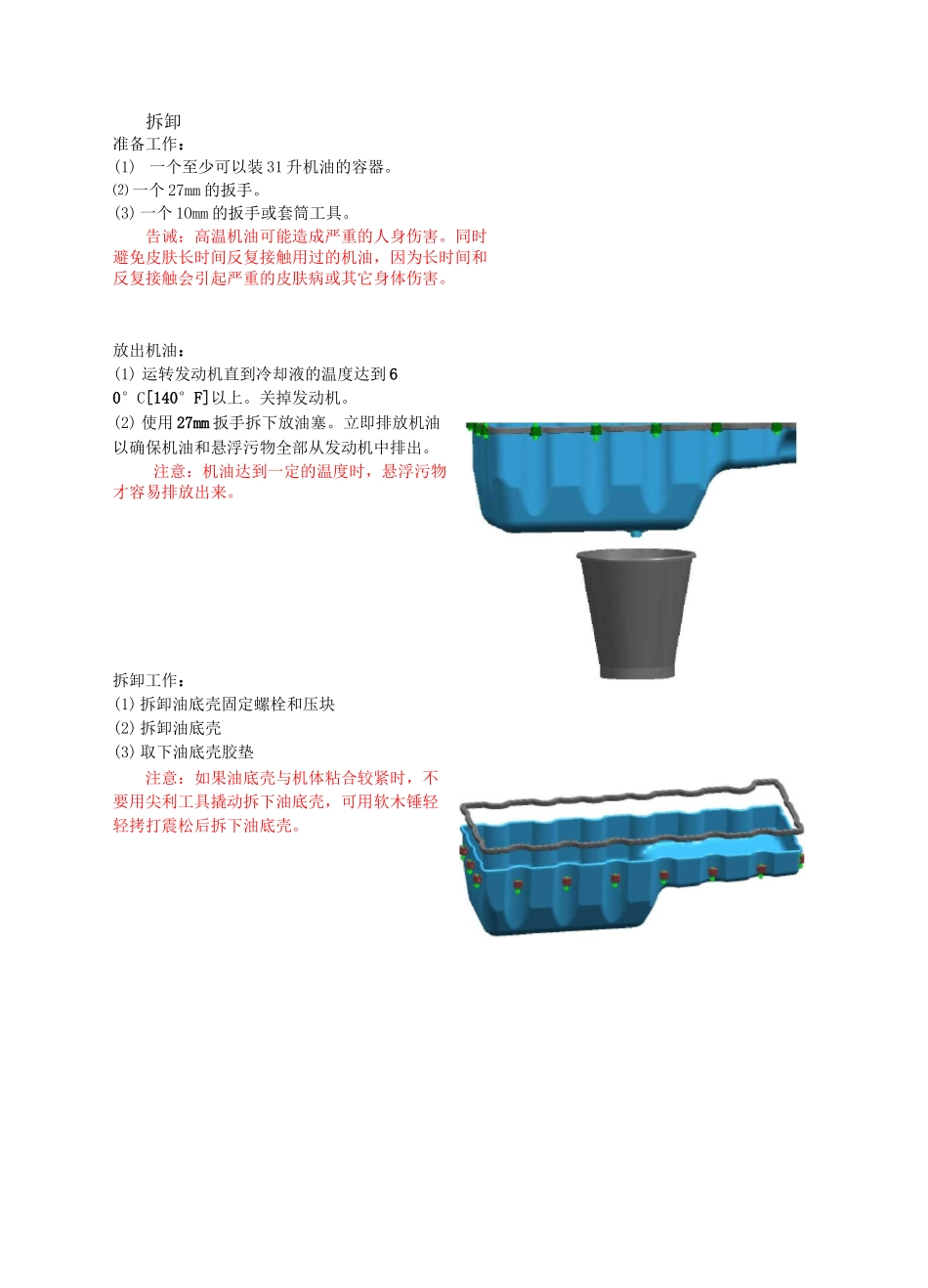

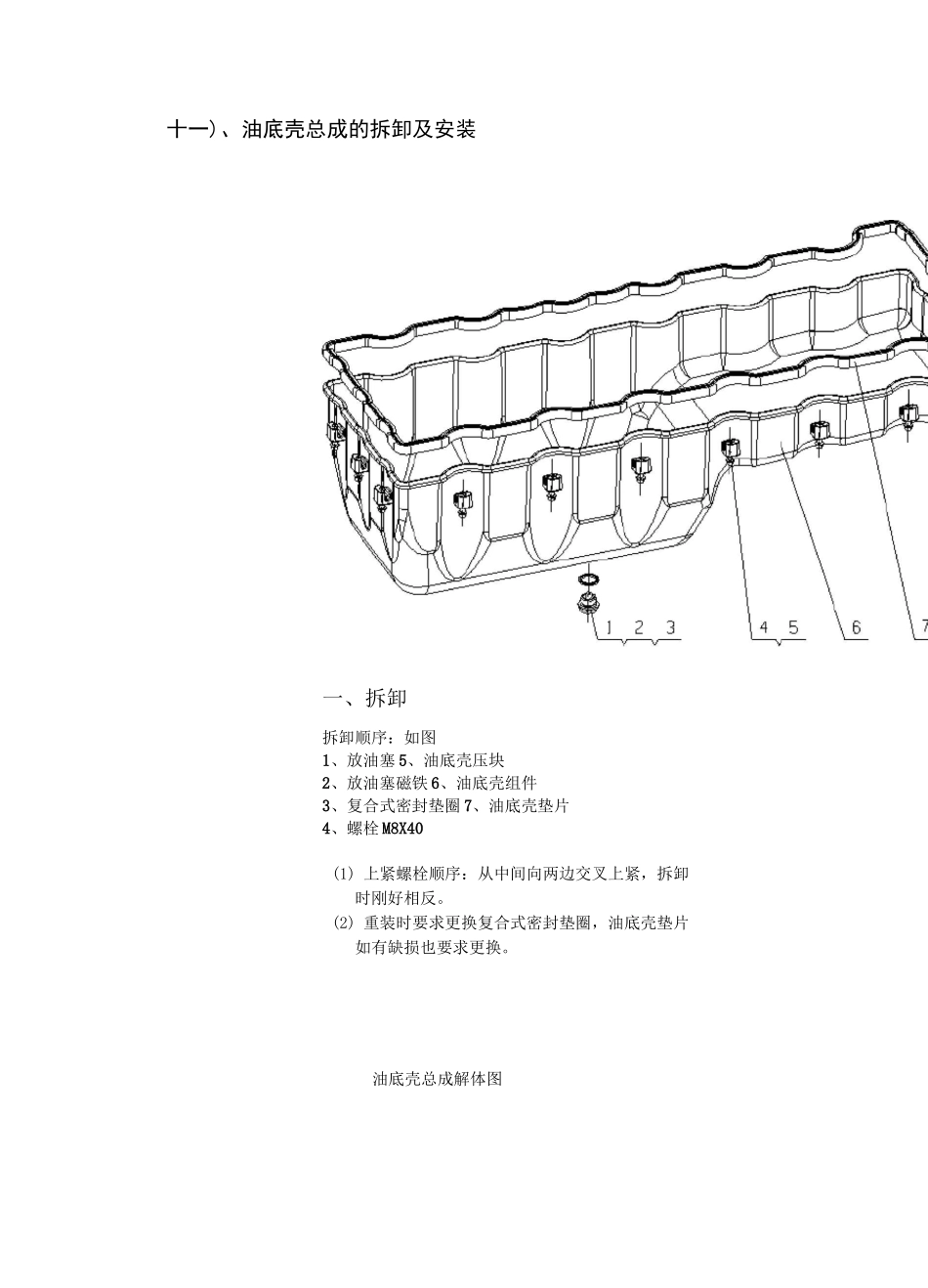

十一)、油底壳总成的拆卸及安装一、拆卸拆卸顺序：如图1、放油塞5、油底壳压块2、放油塞磁铁6、油底壳组件3、复合式密封垫圈7、油底壳垫片4、螺栓M8X40(1)上紧螺栓顺序：从中间向两边交叉上紧，拆卸时刚好相反。(2)重装时要求更换复合式密封垫圈，油底壳垫片如有缺损也要求更换。油底壳总成解体图拆卸准备工作：(1)一个至少可以装31升机油的容器。⑵一个27mm的扳手。(3)一个1Omm的扳手或套筒工具。告诫：高温机油可能造成严重的人身伤害。同时避免皮肤长时间反复接触用过的机油，因为长时间和反复接触会引起严重的皮肤病或其它身体伤害。放出机油：(1)运转发动机直到冷却液的温度达到60°C[140°F]以上。关掉发动机。(2)使用27mm扳手拆下放油塞。立即排放机油以确保机油和悬浮污物全部从发动机中排出。注意：机油达到一定的温度时，悬浮污物才容易排放出来。拆卸工作：(1)拆卸油底壳固定螺栓和压块(2)拆卸油底壳(3)取下油底壳胶垫注意：如果油底壳与机体粘合较紧时，不要用尖利工具撬动拆下油底壳，可用软木锤轻轻拷打震松后拆下油底壳。清洗检查及修理工作准备工作：（1）毛刷一个。（2）煤油或柴油若干。（3）压缩空气。清洗油底壳组件：（1）用煤油或柴油清洗干净油底壳组件。（2）用压缩空气吹干。放油塞总成（1）用煤油或柴油清洗干净放油塞和放油塞磁铁上的铁销及金属附着物。（2）用压缩空气吹干。注意：磁铁上往往有金属吸附物，注意清洗干净。油底壳垫和其它零件（1）用煤油或柴油清洗干净油底壳垫和其它零件。（2）用压缩空气吹干。注意：油底壳垫是橡胶制品，往往容易被尖利的硬物刮伤，注意保护。清洗清洗检查及修理工作安配加注机油给发动机加注清洁的机油：油底壳机油容量（机油滤清器有机油时）：31升或把油底壳机油液面加到油标尺两个刻度线之间约2/3位置处。注意：对发动机建议使用优质的15W-40cF4以上级粘度机油。更换新的机滤时，要在上面的机油量的基础上多加2升-3升机油检查漏油：发动机怠速时，检查放油塞处和油底壳垫处是否泄漏，若漏油则要排除漏油故障。检查油面位置：关闭发动机。等待大约5分钟，让机油从发动机上部排掉。再次检查油位。按需要添加油，使机油液面加到油标尺两个刻度线之间约2/3位置处。MiSiFitinhi
