塑料加工成型过程中遇到的问题(注塑成型不良)VIP免费

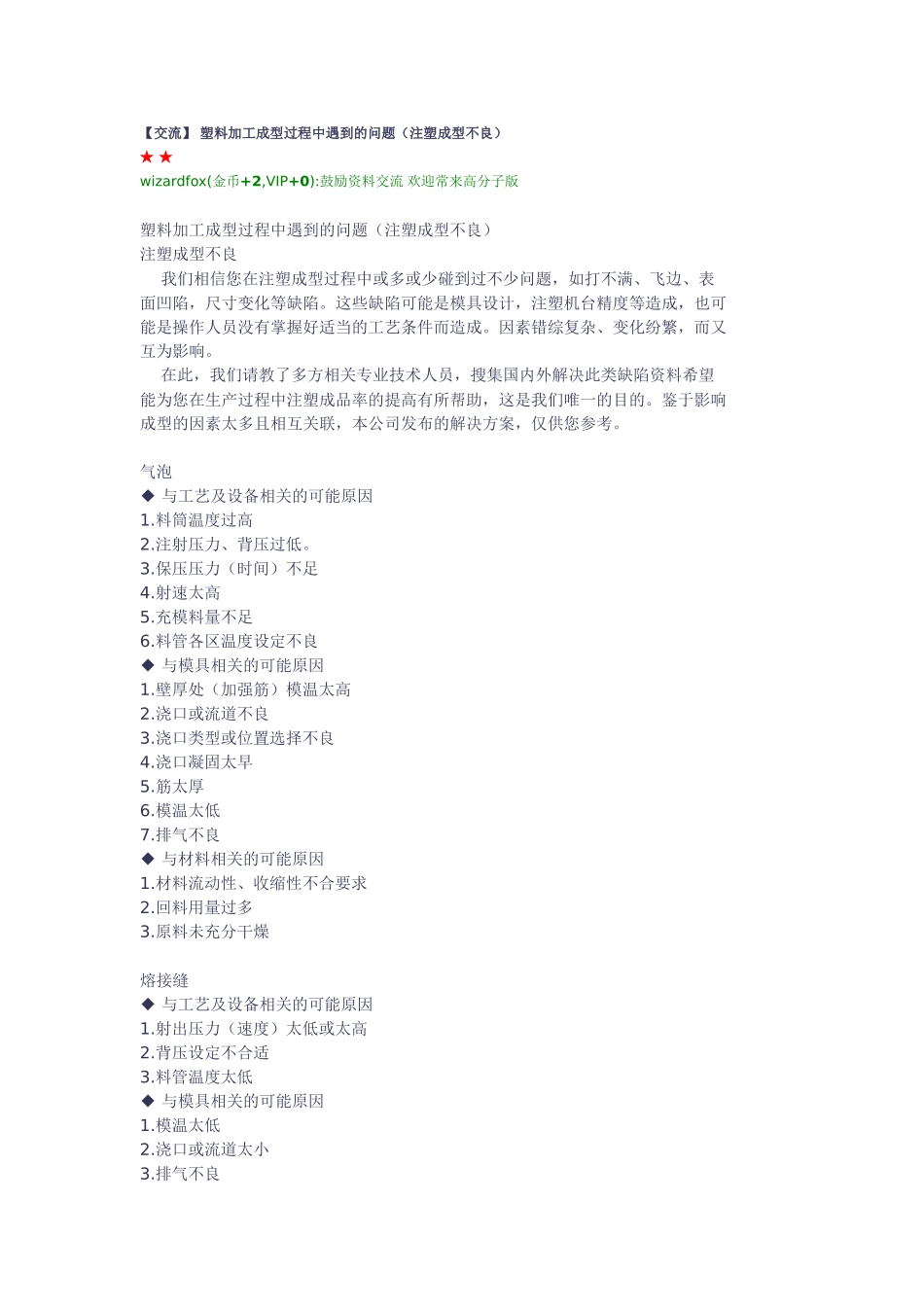

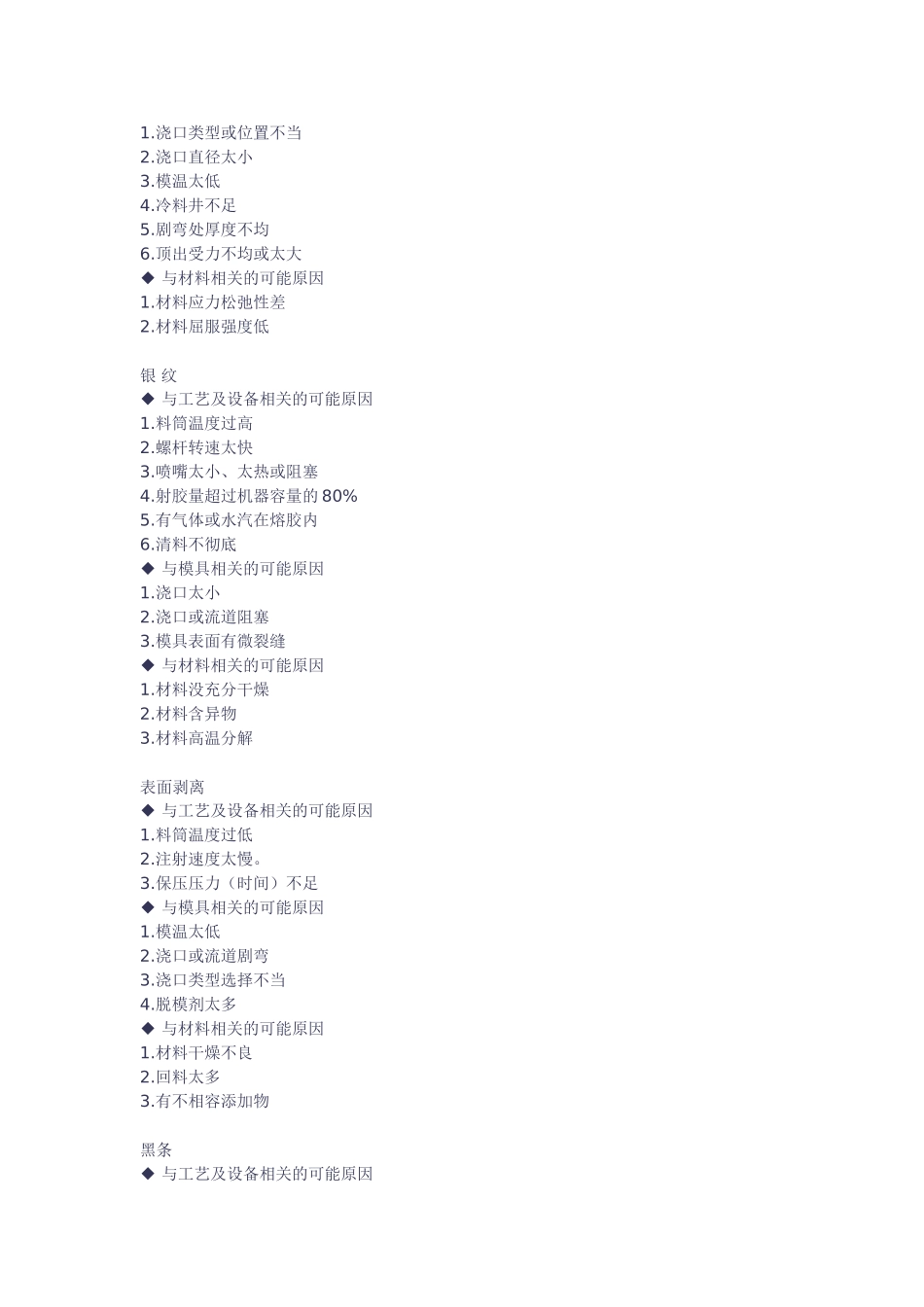

【交流】塑料加工成型过程中遇到的问题（注塑成型不良）★★wizardfox(金币+2,VIP+0):鼓励资料交流欢迎常来高分子版塑料加工成型过程中遇到的问题（注塑成型不良）注塑成型不良我们相信您在注塑成型过程中或多或少碰到过不少问题，如打不满、飞边、表面凹陷，尺寸变化等缺陷。这些缺陷可能是模具设计，注塑机台精度等造成，也可能是操作人员没有掌握好适当的工艺条件而造成。因素错综复杂、变化纷繁，而又互为影响。在此，我们请教了多方相关专业技术人员，搜集国内外解决此类缺陷资料希望能为您在生产过程中注塑成品率的提高有所帮助，这是我们唯一的目的。鉴于影响成型的因素太多且相互关联，本公司发布的解决方案，仅供您参考。气泡◆与工艺及设备相关的可能原因1.料筒温度过高2.注射压力、背压过低。3.保压压力（时间）不足4.射速太高5.充模料量不足6.料管各区温度设定不良◆与模具相关的可能原因1.壁厚处（加强筋）模温太高2.浇口或流道不良3.浇口类型或位置选择不良4.浇口凝固太早5.筋太厚6.模温太低7.排气不良◆与材料相关的可能原因1.材料流动性、收缩性不合要求2.回料用量过多3.原料未充分干燥熔接缝◆与工艺及设备相关的可能原因1.射出压力（速度）太低或太高2.背压设定不合适3.料管温度太低◆与模具相关的可能原因1.模温太低2.浇口或流道太小3.排气不良4.浇道太长◆与材料相关的可能原因1.流动性不好2.润滑剂太多3.材料存在异物质喷射痕◆与工艺及设备相关的可能原因1.射速太快2.熔胶温度太高或太低3.射嘴直径太小.料管温度太高或太低◆与模具相关的可能原因1.浇口类型或位置不当2.浇口形状不当3.模温太低4.浇口凝固太早◆与材料相关的可能原因1.材料流动性不当尺寸差异◆与工艺及设备相关的可能原因1.供料不稳定。2.螺杆转速不稳定。3.温度失控，背压不稳定。4.螺杆复位不稳定，有多于0.4mm的变化.5.成型周期不稳定。◆与模具相关的可能原因1.模具强度和刚性不足。2.使用了不良的一模多腔形式。3.顶出系统、浇注系统、冷却系统的设置不合理。◆与材料相关的可能原因1.材料干燥不良，颗粒不均匀。2.原料收缩率有太大。3.材料粘度存在批次差异白化◆与工艺及设备相关的可能原因1.充填太急2.熔胶温度不当3.射压太高4.射嘴直径太小5.射嘴温度太低◆与模具相关的可能原因1.浇口类型或位置不当2.浇口直径太小3.模温太低4.冷料井不足5.剧弯处厚度不均6.顶出受力不均或太大◆与材料相关的可能原因1.材料应力松弛性差2.材料屈服强度低银纹◆与工艺及设备相关的可能原因1.料筒温度过高2.螺杆转速太快3.喷嘴太小、太热或阻塞4.射胶量超过机器容量的80%5.有气体或水汽在熔胶内6.清料不彻底◆与模具相关的可能原因1.浇口太小2.浇口或流道阻塞3.模具表面有微裂缝◆与材料相关的可能原因1.材料没充分干燥2.材料含异物3.材料高温分解表面剥离◆与工艺及设备相关的可能原因1.料筒温度过低2.注射速度太慢。3.保压压力（时间）不足◆与模具相关的可能原因1.模温太低2.浇口或流道剧弯3.浇口类型选择不当4.脱模剂太多◆与材料相关的可能原因1.材料干燥不良2.回料太多3.有不相容添加物黑条◆与工艺及设备相关的可能原因1.射速太快2.熔胶温度太高3.射压太高4.射嘴直径太小5.射嘴温度太高6.料管温度高7.成型周期太长8.料管中有碳化物◆与模具相关的可能原因1.浇口类型或位置不当2.浇口直径太小◆与材料相关的可能原因1.材料高温稳定性不够2.材料含异物色差◆原料问题1.选用的着色剂或其它助剂的热稳定性差2.选用的着色剂与树脂或添加的助剂起反应分解3.原料的流变性能过低◆加工工艺问题1.烘料时间过长或烘料温度过高2.注塑温度或压力过高3.滞留时间过长，导致变色4.注塑机清洗不干净，受污染◆周围环境及其它影响因素1.原料或制品不宜存放在阳光直射的场所2.色差仪类型的差异或其测色精度不够所造成3.测色差时制品温度的影响充填不足◆与工艺及设备相关的可能原因1.熔胶量不足2.料筒温度太低3.背压设定不良4.注塑压力（速度）不足5.注塑时间太短6.止回阀间隙大7.射嘴阻塞◆与模具相关的可能原因1.模温太低2.浇口类型或位置选择不当3.模具排气不良4.模具的流道（浇口）过小5.模具型腔的分布不平...
