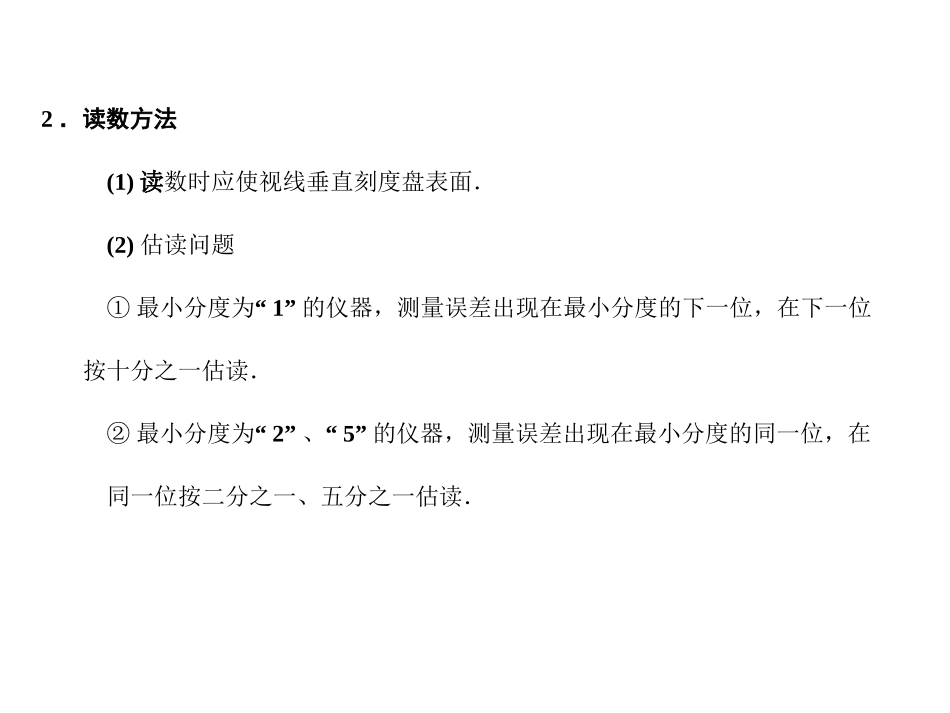

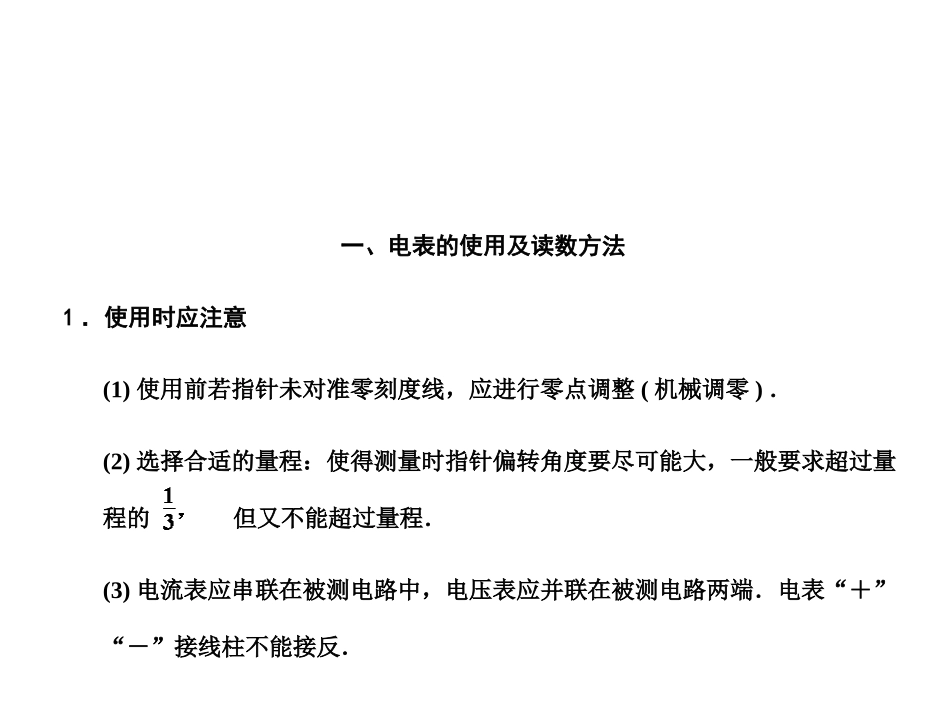

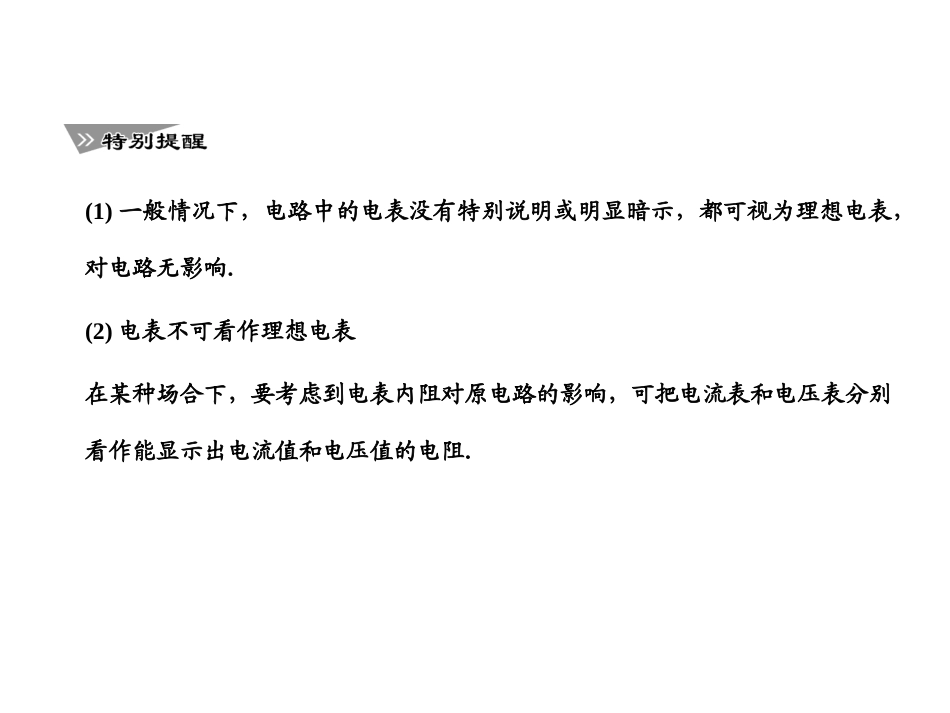

一、电表的使用及读数方法1．使用时应注意(1)使用前若指针未对准零刻度线，应进行零点调整(机械调零)．(2)选择合适的量程：使得测量时指针偏转角度要尽可能大，一般要求超过量程的但又不能超过量程．(3)电流表应串联在被测电路中，电压表应并联在被测电路两端．电表“＋”“－”接线柱不能接反．2．读数方法(1)读数时应使视线垂直刻度盘表面．(2)估读问题①“最小分度为1”的仪器，测量误差出现在最小分度的下一位，在下一位按十分之一估读．②“最小分度为2”“、5”的仪器，测量误差出现在最小分度的同一位，在同一位按二分之一、五分之一估读．(1)一般情况下，电路中的电表没有特别说明或明显暗示，都可视为理想电表，对电路无影响．(2)电表不可看作理想电表在某种场合下，要考虑到电表内阻对原电路的影响，可把电流表和电压表分别看作能显示出电流值和电压值的电阻．1．如图7－3－1甲是学生实验用的有两个量程的电流表刻度盘，当用“＋”和“－0.6”两接线柱时，能测量的最大电流是________A，对应刻度盘上每一小格代表________A，图中表针示数为________A；当使用电流表的“＋”和“－3”两接线柱时，对应刻度盘上每一小格代表________A，图中表针示数为________A.图乙为学生实验用的两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过________V，每小格表示________V，图中指针示数________V；若使用的是较大量程时，则表盘刻度每小格表示________V，图中指针示数________V.答案：对图甲：0.60.020.340.11.70对图乙：3.00.12.200.511.0二、伏安法测电阻1．两种测量电阻的电路内接法外接法电路图误差原因电流表U测＝Ux＋UA电压表I测＝Ix＋IV电阻测量值R测＝＝Rx＋RA＞Rx测量值真实值R测＝＝Rx＜Rx测量值真实值适用条件RA≪RxRV≫Rx分压分流大于小于2.两种控制电路接法项目限流式分压式电路组成电压调节范围≤Ux≤E(不计电源内阻)0≤Ux≤E(不计电源内阻)电流调节范围≤Ix≤0≤Ix≤闭合开关前触头应处位置b端a端相同条件下电路消耗的总功率E·IxE(Ix＋IaP)由上表可以看出：滑动变阻器的分压式接法中，电压和电流的调节范围较大，限流式接法较节能．3．两种接法的选择4．两种接法的适用条件(1)限流式接法适用于测阻值小的电阻，相对滑动变阻器总电阻而言，但又不是相差很大．这样移动滑动触头调节范围大且方便．(2)分压式接法适合测量大阻值电阻(与滑动变阻器的总电阻相比)，因为Rx越大，分压式中Rx几乎不影响电压的分配，滑片移动时，电压变化明显，便于调节．通常情况下(满足安全条件)，由于限流电路连接简单，耗能较小，一般优先考虑用限流接法．2．用伏安法测电阻，可采用7－3－2所示的甲、乙两种接法．如所用电压表内阻为5000Ω，电流表内阻为0.5Ω.(1)当测量100Ω左右的电阻时，宜采用________电路．(2)现采用乙电路测量某电阻的阻值时，两电表的读数分别为10V、0.5A，则此电阻的测量值为______Ω，真实值为________Ω.解析：(1)＝200，与Rx≪RV和Rx≫RA两个条件相比，显然待测电阻更符合Rx≫RA这说明因电流表的分压造成的误差要比因电压表的分流造成的误差小，所以选甲图．(2)R测＝Ω＝20Ω电压表中的电流IV＝A＝0.002ARx中电流IR＝I测－IV＝(0.5－0.002)A＝0.498A所以R真＝Ω＝20.08Ω.答案：(1)甲(2)2020.083．用伏安法测金属电阻Rx(约为5Ω)的值，已知电流表内阻为1Ω，量程为0.6A，电压表内阻为几千欧，量程为3V，电源电动势为9V，滑动变阻器的阻值为0～6Ω，额定电流为5A，试画出测量Rx的原理图．解析：待测金属电阻Rx≪应采用电流表外接法．如果采用变阻器限流接法，负载Rx的电压Umin＝Umax＝9V.调节范围～9V，显然所提供的电压表量程不够，应采用分压接法，实际电路应如右图所示．答案：见解析图【例1】为用伏安法测量一个定值电阻阻值的实验，备有器材规格如下：①待测电阻Rx(约100Ω)②直流毫安表(量程0～10mA，内阻50Ω)③直流电压表(量程0～3V，内阻5kΩ)④直流电源(输出电压4V，允许最大电流1A)⑤滑动变阻器(阻值范围0～100Ω，允许最大电流1A)⑥电键、导线若干根据器材的规格和实验要求，画出正确电路图．解析：(1)选择测量电路用伏安法测电...
