测量小灯泡的电阻VIP免费

测量小灯泡的电阻_第1页
1/16
测量小灯泡的电阻_第2页
2/16
测量小灯泡的电阻_第3页
3/16

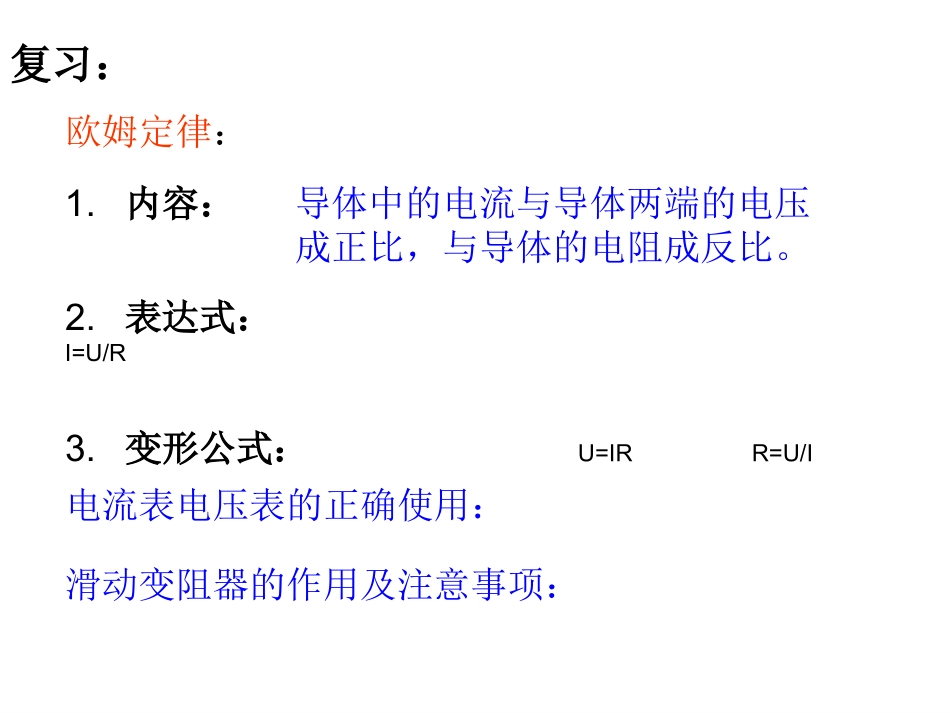

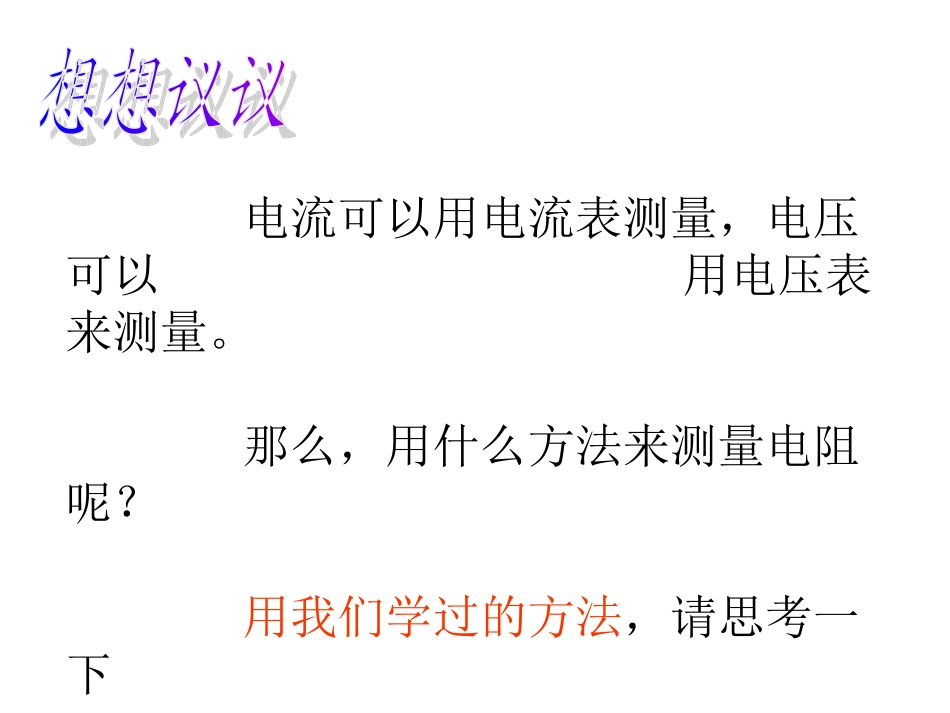

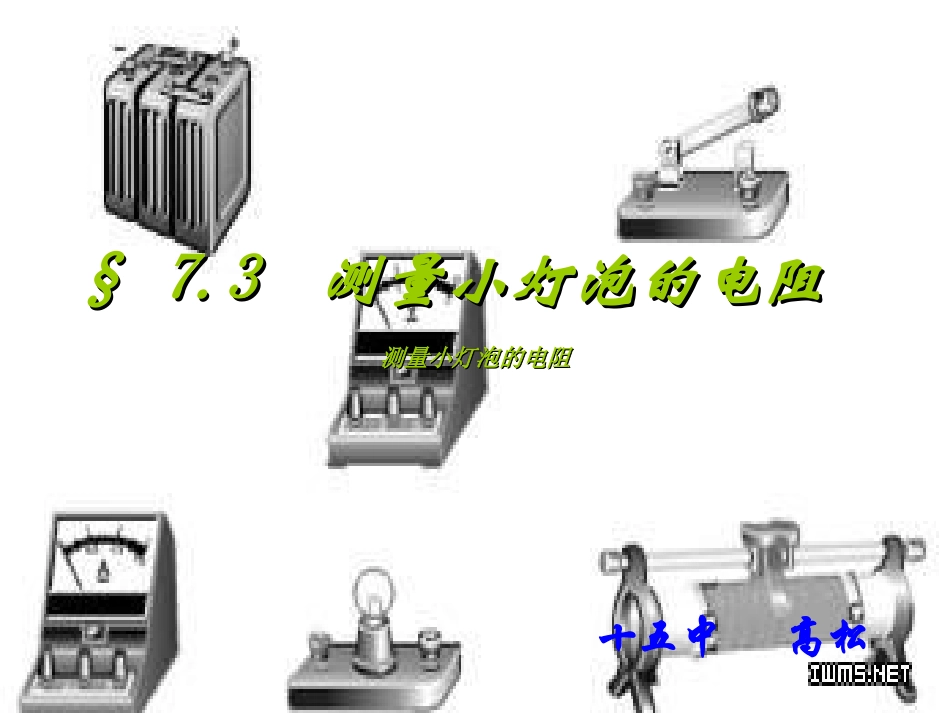

§§7.37.3测量小灯泡的电阻测量小灯泡的电阻十五中高松测量小灯泡的电阻测量小灯泡的电阻欧姆定律:1.内容:导体中的电流与导体两端的电压成正比,与导体的电阻成反比。2.表达式:I=U/R3.变形公式:U=IRR=U/I复习:电流表电压表的正确使用:滑动变阻器的作用及注意事项:电流可以用电流表测量,电压可以用电压表来测量。那么,用什么方法来测量电阻呢?用我们学过的方法,请思考一下设计实验:原理:由欧姆定律I=U/R可以推出R=U/I,用电压表、电流表测出正在工作的灯丝的电压、电流,即可用R=U/I算出其阻值。(间接测量法伏安法测电阻)请大家根据原理作出合理的设计AV请大家讨论以上所示电路图的合理性,并提出更改意见。生:(1)可以测,但一组数据不一定准,建议多测几组。(2)灯丝电阻有可能受其他因素的影响,建议多测几组。生:建议使用滑动变阻器,既能解决上述问题又能保护电路电路图实物图大家要:关注并考虑实验过程中可能改变的物理量。同时设计出能反映这些问题的表格设计并完善表格为:次数电压U(V)电流I(A)灯泡亮度电阻R(Ω)1234注意:1.电路的连接正确与否。2.小灯泡的额定电压是2.5V。3.注意电流表、电压表的正确使用方法。4.爱护实验器材。5.滑动变阻器应调到最大值。6.三次实验尽量在允许的范围内拉开三组数据的差距,便于分析结论。7.注意实验器材不因电流过大而损坏。次数电压U(V)电流I(A)灯泡亮度电阻R(Ω)11.50.14较暗10.722.00.18较亮11.132.50.20正常12.542.80.22很亮12.7分析:灯泡的电阻不是定值,是变化的。交流:是什么原因使灯(金属钨)丝的电阻发生变化的呢?温度越高,灯丝电阻越大。总结:一般来说,金属导体的电阻随温度升高而增大。请思考:用电压表和一个定值电阻(伏欧法)能不能测量电阻?请画出合理的电路图P30动手动脑学物理第1,2题

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

测量小灯泡的电阻
