《建筑水工程》课程设计-某六层住宅建筑给排水设计VIP专享VIP免费

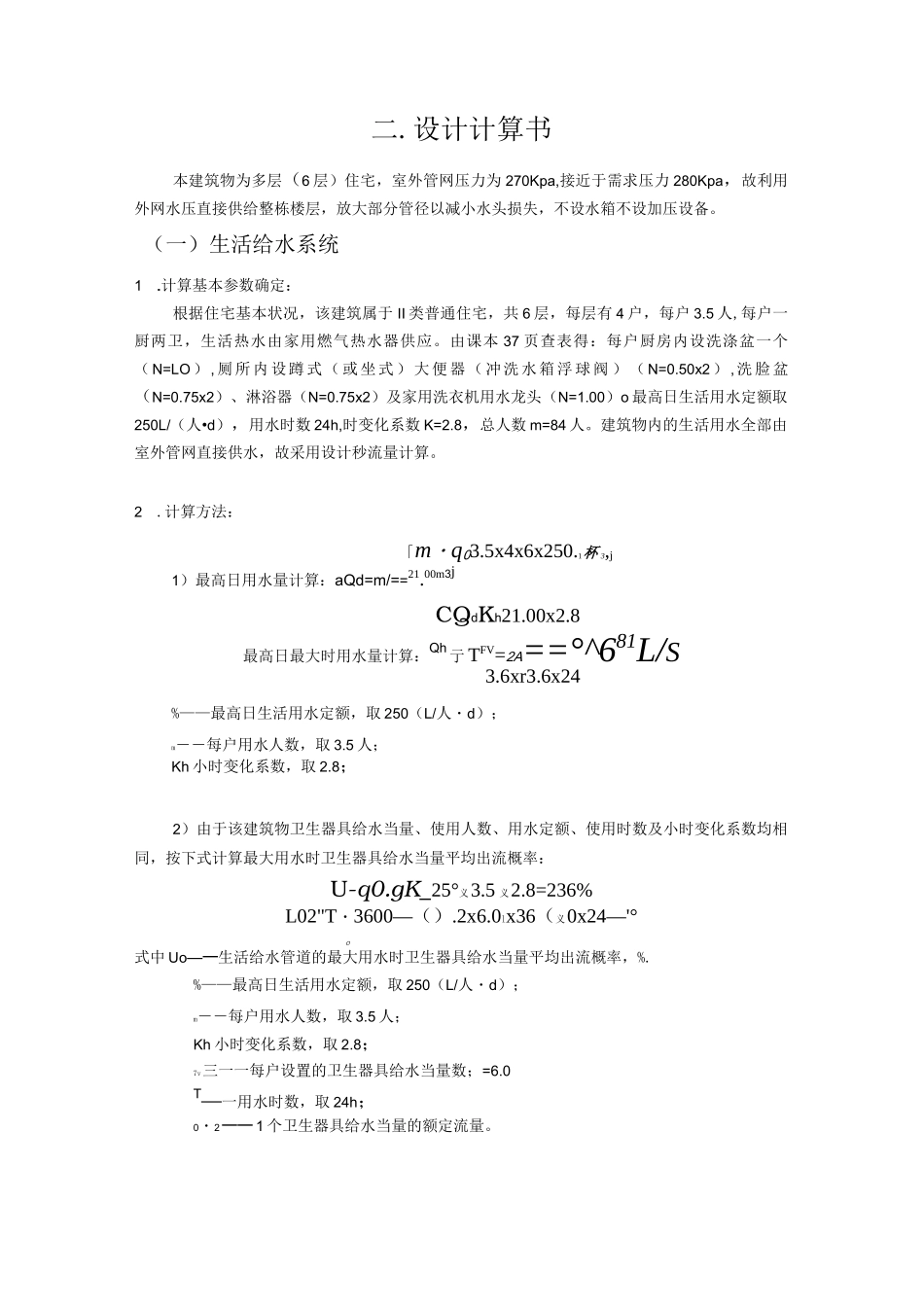

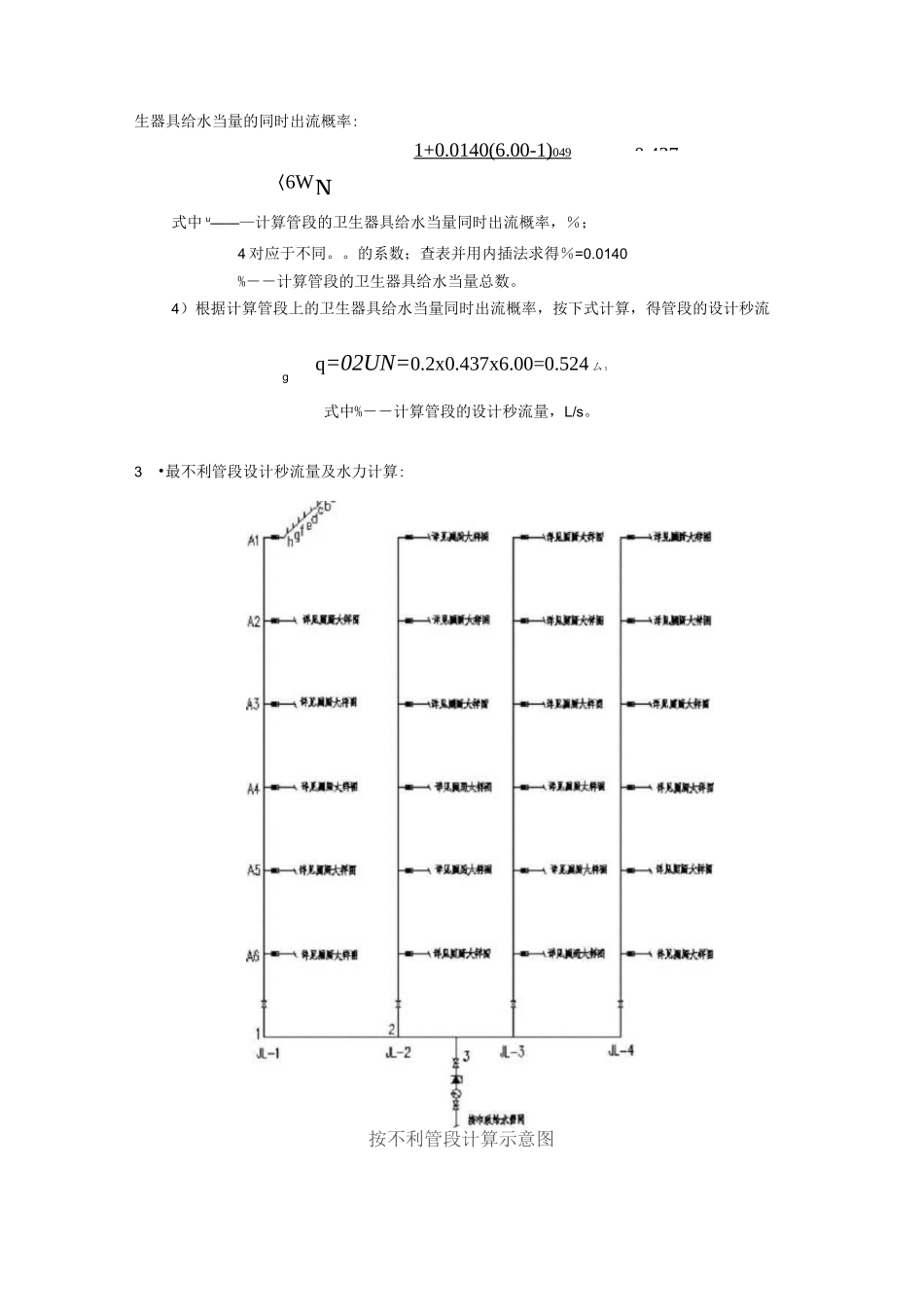

二.设计计算书本建筑物为多层（6层）住宅，室外管网压力为270Kpa,接近于需求压力280Kpa，故利用外网水压直接供给整栋楼层，放大部分管径以减小水头损失，不设水箱不设加压设备。（一）生活给水系统1.计算基本参数确定：根据住宅基本状况，该建筑属于II类普通住宅，共6层，每层有4户，每户3.5人,每户一厨两卫，生活热水由家用燃气热水器供应。由课本37页查表得：每户厨房内设洗涤盆一个（N=LO）,厕所内设蹲式（或坐式）大便器（冲洗水箱浮球阀）（N=0.50x2）,洗脸盆（N=0.75x2）、淋浴器（N=0.75x2）及家用洗衣机用水龙头（N=1.00）o最高日生活用水定额取250L/（人•d），用水时数24h,时变化系数K=2.8，总人数m=84人。建筑物内的生活用水全部由室外管网直接供水，故采用设计秒流量计算。2.计算方法：「m・q03.5x4x6x250.1杯3,j1）最高日用水量计算：aQd=m/==21.00m3jCQdKh21.00x2.8最高日最大时用水量计算：Qh亍TFV=2A==°^681L/S3.6xr3.6x24%——最高日生活用水定额，取250（L/人・d）；m――每户用水人数，取3.5人；Kh小时变化系数，取2.8；2）由于该建筑物卫生器具给水当量、使用人数、用水定额、使用时数及小时变化系数均相同，按下式计算最大用水时卫生器具给水当量平均出流概率：U-q0.gK_25°义3.5义2.8=236%L02"T・3600—（）.2x6.0lx36（义0x24—'°O式中Uo—一生活给水管道的最大用水时卫生器具给水当量平均出流概率，%.%——最高日生活用水定额，取250（L/人・d）；m――每户用水人数，取3.5人；Kh小时变化系数，取2.8；7v三一一每户设置的卫生器具给水当量数；=6.0T—一用水时数，取24h；0・2一一1个卫生器具给水当量的额定流量。3）根据计算管段上的卫生器具给水当量总数，按下式计算得出该管段的卫=0.437N生器具给水当量的同时出流概率:1+0.0140(6.00-1)049〈6W式中u———计算管段的卫生器具给水当量同时出流概率，％；4对应于不同。。的系数；查表并用内插法求得％=0.0140%――计算管段的卫生器具给水当量总数。4）根据计算管段上的卫生器具给水当量同时出流概率，按下式计算，得管段的设计秒流q=02UN=0.2x0.437x6.00=0.524厶5g式中%――计算管段的设计秒流量，L/s。3•最不利管段设计秒流量及水力计算:按不利管段计算示意图最不利管段设计秒流量计算表,如下:管段设计秒流量表管段编号管段长度(m)卫生洁具数量当量总数NgUOU设计秒流量qg(L/s)管径(mm)管内径dj(mm)流速(m/s)水力坡度(kPa/m)水头损失(kPa)洗脸盆N=0.75洗涤池O大便器N=O.5淋浴器N=O.75洗衣机家用水龙头N=I.0a-b0.5001000.50.284一一0.100150.014280.570.1770.088b-c2.07001101.250.1130.9010.225200.020220.720.1460.302c-d1.451011020.0710.7170.287200.020220.910.2280.330d-e8.25201102.750.0520.6140.338250.026580.690.0810.672e-f1.2202103.250.0440.5660.368250.026580.750.0950.115f-g0.652022040.0350.5120.410250.026580.830.1160.076g-h3.152022150.0280.4600.460250.026580.940.1440.453h-Al4.832122160.0240.4370.524320.0330.650.0640.309Al-A2321221120.0120.3020.724320.0330.900.1160.349A2-A3342442180.0080.2490.896400.04030.710.0650.196A3-A4364664240.0060.2171.044400.04030.830.0860.259A4-A5386886300.0050.1961.175400.04030.940.1080.323A5-A6310810108360.0040.1801.296400.0591.030.0200.060A6-l31210121210420.0030.1681.408500.0590.720.0240.0711-212.851210121210420.0030.1681.408500.0590.720.0240.3022-34.382420242420840.0020.1222.057500.0591.050.0470.208室内沿程水头损失小计4.113局部水头损失：h=30%X4.113kPa=l.234kPa1.234总水头损失合计5.347①入户表装在h-A1管段上，该管段设计秒流量为=0.524L/S=L886毋/力，选用LXS-32C旋翼湿式水表，公称直径为32mm,最大流量为12门帥，公称流量6m%o②引入管水表装在节点3与市政管网相接管段上，该管段设计秒流量qg=2.057x2=4.114£/5=14.8IOzn3/A,引入管总水表选用LXLC可拆卸螺翼式水表，公称直径为50mm,最大流量为40,常用流量20。最不利点为6楼最远厕所的坐便器，其管道标高与引入管高差为15.6-(-1.0)=16.6m,相当于...
