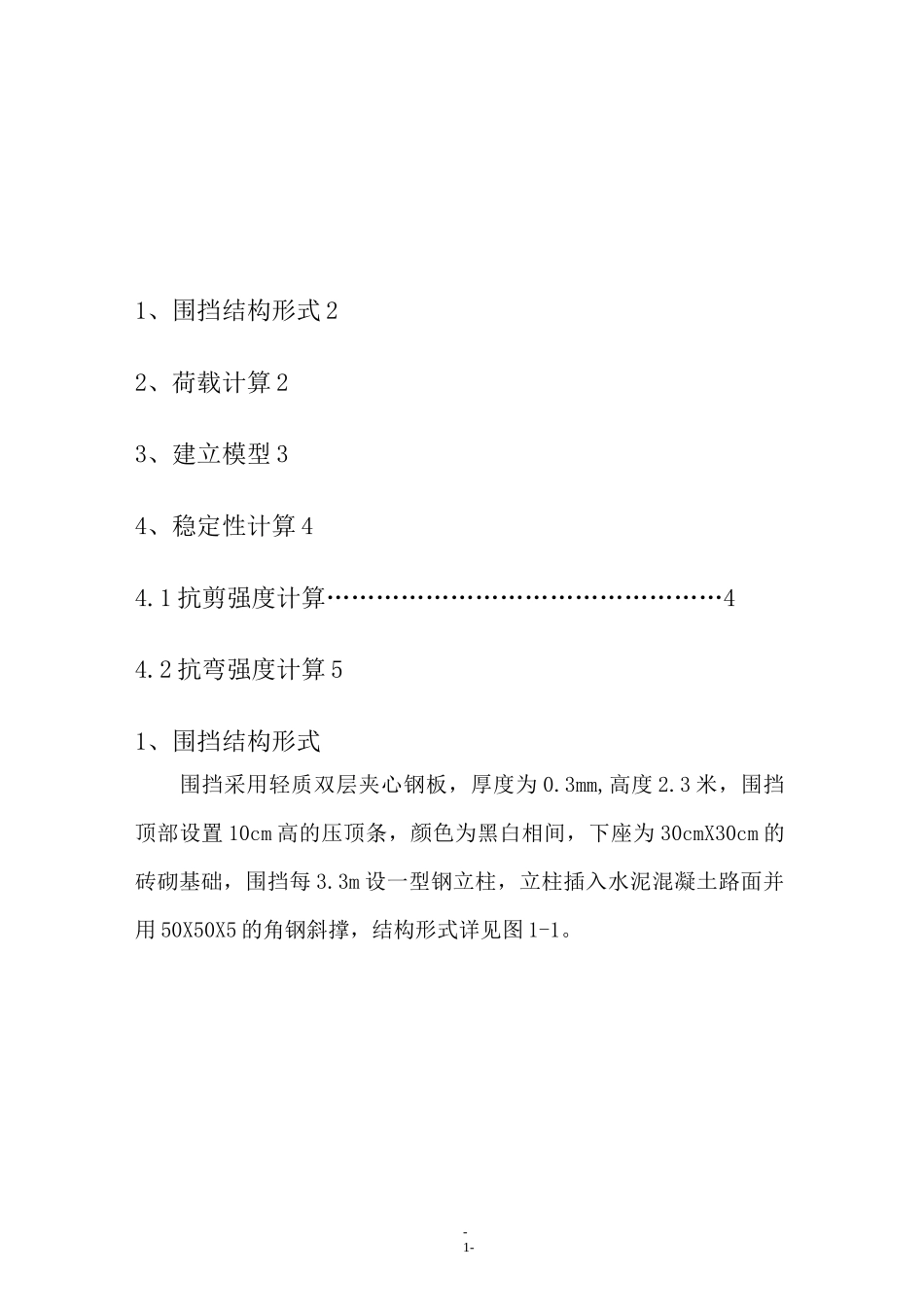

游艺路便道围挡稳定性计算书编写单位:编写人:审核人:日期:-1-1、围挡结构形式22、荷载计算23、建立模型34、稳定性计算44.1抗剪强度计算…………………………………………44.2抗弯强度计算51、围挡结构形式围挡采用轻质双层夹心钢板,厚度为0.3mm,高度2.3米,围挡顶部设置10cm高的压顶条,颜色为黑白相间,下座为30cmX30cm的砖砌基础,围挡每3.3m设一型钢立柱,立柱插入水泥混凝土路面并用50X50X5的角钢斜撑,结构形式详见图1-1。围挡豈面-2-型锢立拄豈面上丕幻门为阜也:土柱理応疋富二电3;划1-1围挡结构图2、荷载计算围挡结构自重对围挡抗倾覆是有利荷载,本围挡轻质夹心钢板加钢立柱,自重较小,围挡抗倾覆稳定性计算中不予考虑。风荷载作用下围挡容易产生倾覆矢稳,按最不利情况考虑,风向为水平、垂直于围挡方向时风力最大。风荷载计算:本工程工期为两年,设计围挡按照承受10年一遇大风,根据《建筑结构荷载规范》(GB50009-2001)可以查得武汉市地区10年一遇基本风压为0.25KN/m2。按照《建筑结构荷载规范》(GB50009-2001)围护结构风压W二B卩卩Wkzzs0式中:W—风荷载标准值(KN/m2)kP一高度z处的阵风系数z卩一局部风压体型系数-3-z卩一风压高度变化系数sW一基本风压(取0.3KN/m2)0查表得P二2.3,卩二0.8-(-1.0)二1.8,卩二0.74。zszW二BypW=2.3X1.8X0.74X0.25=0.77(KN/m2)kzzs03、建立模型荷载传递:水平风荷载9夹芯钢板9立柱9支撑地面。受力结构主要为立柱、支撑钢筋。立柱插入混凝土路面,可视为刚性连接。所以对整个围挡抗倾覆稳定的关键点在于立柱的的抗弯和抗剪强度。下座30cmX30cm砖砌基础自身具有抗风能力,作用在下座上的风荷载不考虑其传递到型钢立柱上。设计风压为0.77KN/m2,风压传至立柱为均布荷载,均布荷载q=0.77X3.3=2.54KN/m。受力模型如下:-4-4、稳定性计算4.1抗剪强度计算剪力由方形钢管立柱和斜撑共同承担,为简化计算模型,立柱与地面的连接,不计斜撑的作用根据力平衡:受剪力F二ql=2.54x2二5.08(KN)。V立柱的底部承担最大剪力。防撞螺栓容许剪力[F]二4x10x0.3xf沁132(KN)。vvF二5.08KN<[F]二132KN,满足要求。vV=239.8KN>F,满足要求。n口2ElH/S,,L=359.82(N/mm2)(bh2-bh2)61122-5-10.16x1066x(1003-943)14.2立柱抗弯强度计算仅考虑风荷载产生的弯矩仅由钢管立柱承担。风荷载作用下固端弯矩为:11M=—ql2=x5.08x22=10.16(KN・m)计算螺栓所受拉力容许值N>[N]=205N/mm2。不满足要求。故需要采取加固措施,为此在支撑中间部位加斜撑。斜撑采用角钢,其一端与型钢立柱焊接,另一端打入地面下,角钢计算如下:假设钢立柱所受的剪力全由斜撑角钢承担:F=F300=5.08x300=0.83KNn<3002+17002v3002+170023.142x2.05x105x11.1172.6x172.6结论:设计围挡能满足抵抗10年一遇的大风稳定性要求。
