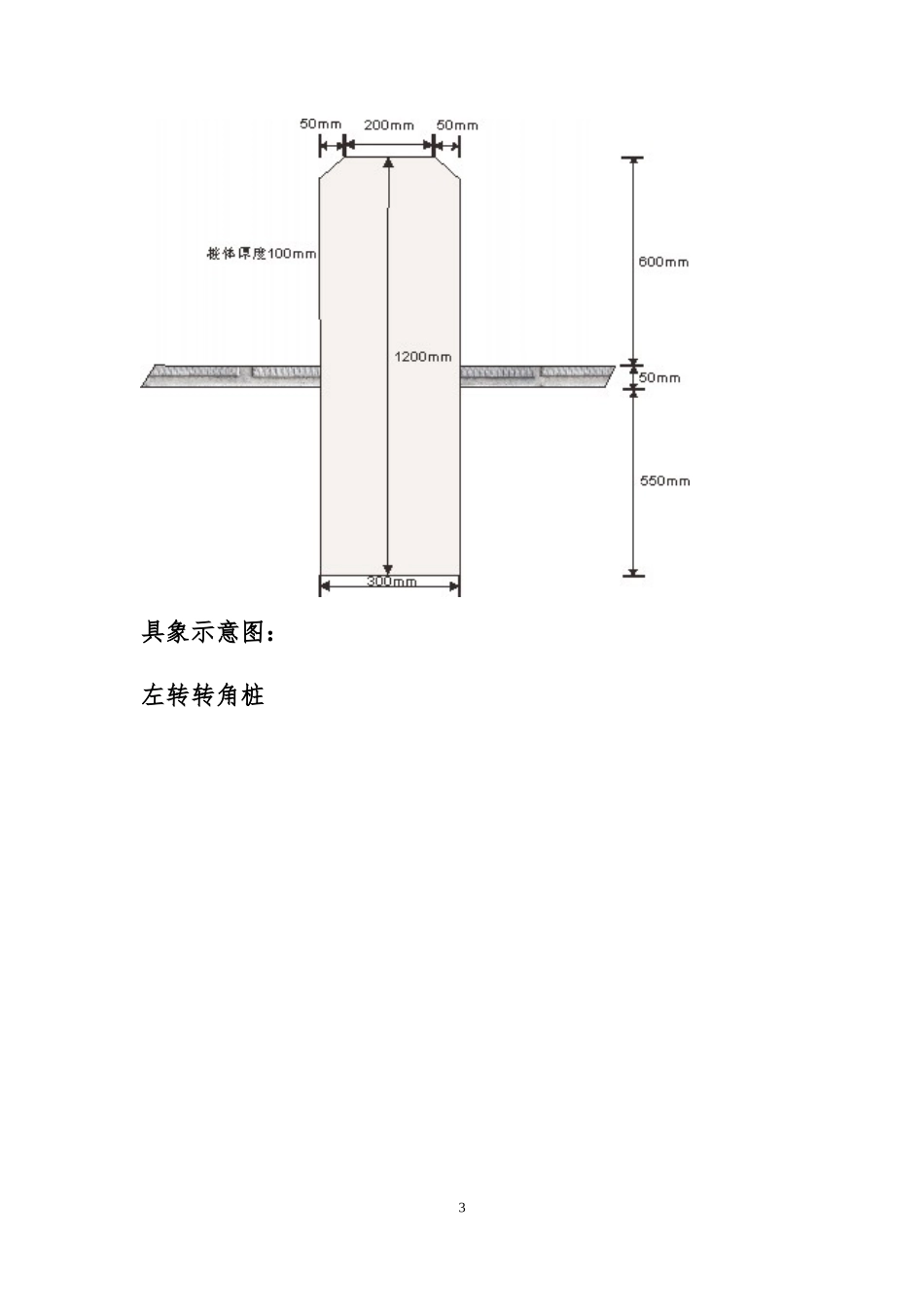

附件十四山西天然气有限公司地面标识制作及埋设标准（一）转角桩1、颜色及内容（1）正面上部：管道名称。用白底、黑框（线宽3毫米）、红字标明。黑框大小为：23.5cm×13cm，字体为宋体大小为4cm。中部：黑框（线宽3毫米）内分为三格（横向），用红字填写。黑框大小为：23.5cm×7cm，字体为宋体大小为2cm。第一格（左侧格）：管线代号第二格（中间格）：桩类型代号。第三格（右侧格）：该桩的统一编号（即该桩在本地段管1道中的流水编号）。下部：报警电话黑框（线宽3毫米）内分为两行（横向），用黑字填写。黑框大小为：23.5cm×13cm，字体为宋体大小为3cm，数字为宋体为1.2cm。三个黑框之间的距离为2cm。（2）背面上部：白底黑框（线宽3毫米），标识桩类型（图）。黑框大小为：23.5cm×13cm。中部：上游测试桩流水编号和距标志桩的里程数（米）（红字），黑框大小为：23.5cm×7cm，字体为宋体大小为2cm。下部：管道线路名称（宋体黑字），黑框大小为：23.5cm×13cm，字体为宋体大小为4cm。2、示意图整体示意图：2具象示意图：左转转角桩34右转转角桩563、材质及字体印刷桩体采用高强度玻璃纤维挤压成型（树脂+高强度玻璃纤维拉伸强度≥160MPa、弯曲强度≥190MPa、浸水后弯曲强度≥150MPa），桩面字体采用热转印丝网印（字体呈平面烤入状不易脱色），桩体壁厚应大于5mm，确保桩体硬度满足长期使用。（二）标志桩1、颜色及内容（1）正面上部：管道名称。用白底、黑框（线宽3毫米）、红字标明。黑框大小为：23.5cm×13cm，字体为宋体大小为4cm。中部：黑框（线宽3毫米）内分为三格（横向），用红字填写。黑框大小为：23.5cm×7cm，字体为宋体大小为2cm。7第一格（左侧格）：管线代号第二格（中间格）：桩类型代号。第三格（右侧格）：该桩的统一编号（即该桩在本地段管道中的流水编号）。下部：报警电话黑框（线宽3毫米）内分为两行（横向），用黑字填写。黑框大小为：23.5cm×13cm，字体为宋体大小为3cm，数字为为宋体大小1.2cm。三个黑框之间的距离为2cm。（2）背面上部：白底黑框（线宽3毫米），标识桩类型（图）。黑框大小为：23.5cm×13cm。中部：上游测试桩流水编号和距标志桩的里程数（米）（红字），黑框大小为：23.5cm×7cm，字体为宋体大小为2cm。下部：管道线路名称（宋体黑字），黑框大小为：823.5cm×13cm，字体为宋体大小为4cm。2、示意图整体示意图：具象示意图：通讯电（光）缆交叉标志桩910穿公路标示桩：11管道交叉标示桩：1213电力电缆交叉标志桩：1415穿越河流标志桩：16套管穿越铁路标志桩：17183、参数的填写要求各类标志桩的参数内容规定如下：4、材质及字体印刷桩体采用高强度玻璃纤维挤压成型（树脂+高强度玻璃纤维拉伸强度≥160MPa、弯曲强度≥190MPa、浸水后弯曲强度≥150MPa），桩面字体采用热转印丝网印（字体呈平面烤入状不易脱色），桩体壁厚应大于5mm，确保桩体硬度满足长期使用。（三）加密桩1、颜色及内容19序号桩类别参数内容1河流穿河流最低点处埋深2公路穿公路中心处埋深3铁路穿铁路中心处埋深4与其它管道、电缆(或光缆)等交叉交叉处两线外壁最小垂直距离加密桩可根据有关规定并结合该桩的埋设地点，有针对性地选择警示语句，喷刷在桩体四侧面。2、示意图150mm150mm1500mm2050mm100mm3、材质及字体印刷桩体采用高强度玻璃纤维挤压成型（树脂+高强度玻璃纤维拉伸强度≥160MPa、弯曲强度≥190MPa、浸水后弯曲强度≥150MPa），桩面字体采用热转印丝网印（字体呈平面烤入状不易脱色），桩体壁厚应大于5mm，确保桩体硬度满足长期使用。加密桩字体为红色，字体为宋体大小为4cm，字母大小为4cm，数字为宋体大小为3cm。（四）里程（电位）桩1、示意图21（五）警示牌1、颜色及内容（1）警示牌双面均为白底、红字。尺寸：长×宽×高220.6m0.3m与管道相连接基墩接线方式铭牌2m=1000㎜×600㎜×2600㎜；（2）正面标注：山西天然气标志、管道警示用语、管理单位、联系电话；图标大小为直径25cm，红色宋体字，字体大小为5.5cm。（3）背面标注：山西天然气标志、管道警示用语。图标大小为直径25cm，黑色字体，宣传主语字体大小为5.5cm，单位及电话字体为宋体大...
