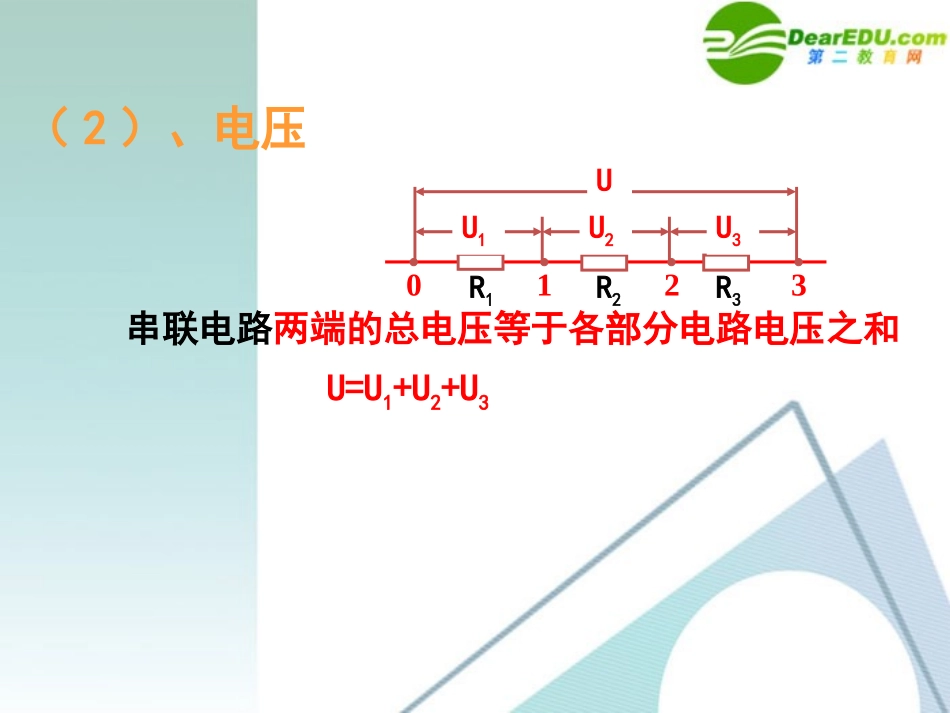

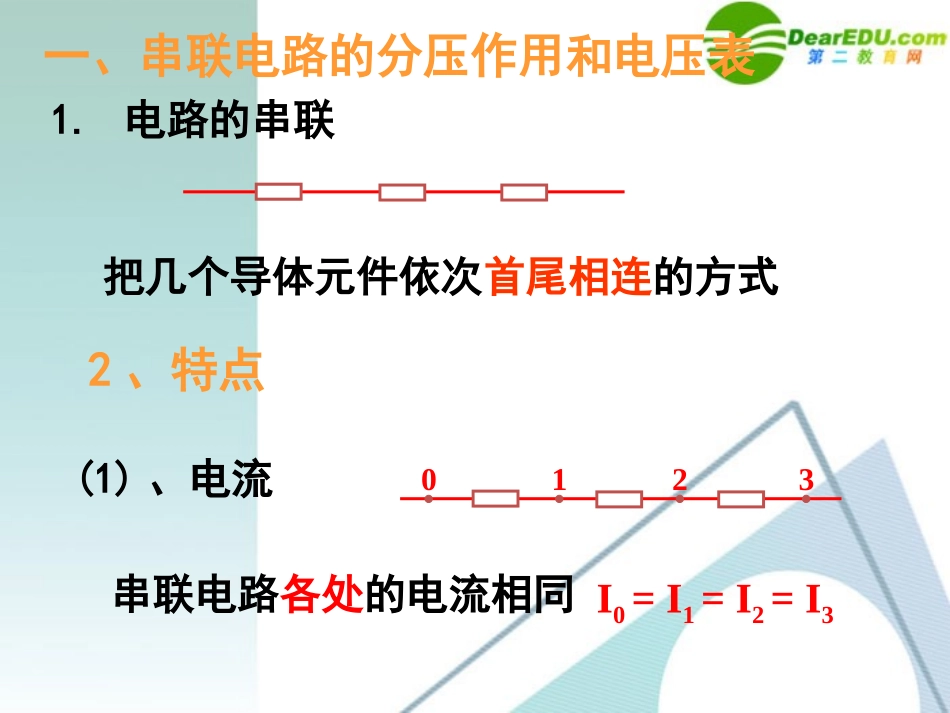

2.42.4电阻的串联、并联及其应用电阻的串联、并联及其应用一、串联电路的分压作用和电压表1.电路的串联把几个导体元件依次首尾相连的方式I0=I1=I2=I3串联电路各处的电流相同2、特点0123(1)、电流U=U1+U2+U3（2）、电压串联电路两端的总电压等于各部分电路电压之和R1R2R3UU1U2U30123串联电路的总电阻等于各部分电路电阻之和（3）、电阻特点12UUU12UUUIII1212UUUIII12RRR讨论：多个电阻串联呢？12nRRRRR1R2UU1U2IgggUIR2.三个主要参数①内阻:电流计内阻Rg②量程：满偏电流Ig③满偏电压Ug3.电路图符号：G3、电流计(表头)1、作用：测量微小电流和电压0123mA4、电压表例1:有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把它改装为量程为0～3V的电压表，要串联多大的电阻？改装后的电压表内阻多大？IgRgRVU在表头串联一个阻值较大的电阻R串=2.97X103ΩRv=3.0KΩUgURUIgRgRVU在表头串联一个阻值较大的电阻UgURUgggIRIURggRIUgRnR)1(ggRUU)1(把几个元件的一端连在一起另一端也连在一起,然后把两端接入电路的方式二、并联电路的分流作用和电流表1、并联电路2.并联电路特点:并联电路的总电流等于各支路的电流之和I0=I1+I2+I3+…UR1R2R310（1）、电流特点:（2）、电压:U=U1=U2=U3并联电路的总电压与各支路的电压相等（3）、电阻:12III12IIIUUU1212IIIUUU12111RRR讨论：多个电阻并联呢？121111nRRRR并联电路的总电阻的倒数等于各支路电阻的倒数之和例2.有一个电流表G，内阻Rg=30Ω，满偏电流Ig=1mA。要把把它改装为量程为0～0.6A的电流表，要并联多大的电阻？改装后的电流表内阻多大？UIRgIgIRRAUI3、电流表在表头上并联一个阻值较小的电阻R并=0.050ΩRA=0.050ΩUIRgIgIRRAUI在表头上并联一个阻值较小的电阻RIIRIggg)(gggRIIIR1nRRg有四盏灯，接入如图的电路中,Ｌ1和Ｌ2的电阻均为484Ω,Ｌ3和Ｌ4的电阻均为1210Ω,把电路接通后,四盏灯的电流之比I1:I2:I3:I4=.L1UL2L3L47:5:2:77:5:2:7三、混联电路1.串联电路12nRRRR121111nRRRR2.并联电路12nIIII12nUUUU12nIIII12nUUUU小结1）若要将电流表G改装成一个量程为Ug的n倍的电压表V，需要串联电阻的阻值为2）若要将电流表G改装成一个量程为Ig的n倍的电流表A，需要并联的电阻的阻值为gRnR)1(1nRRg
