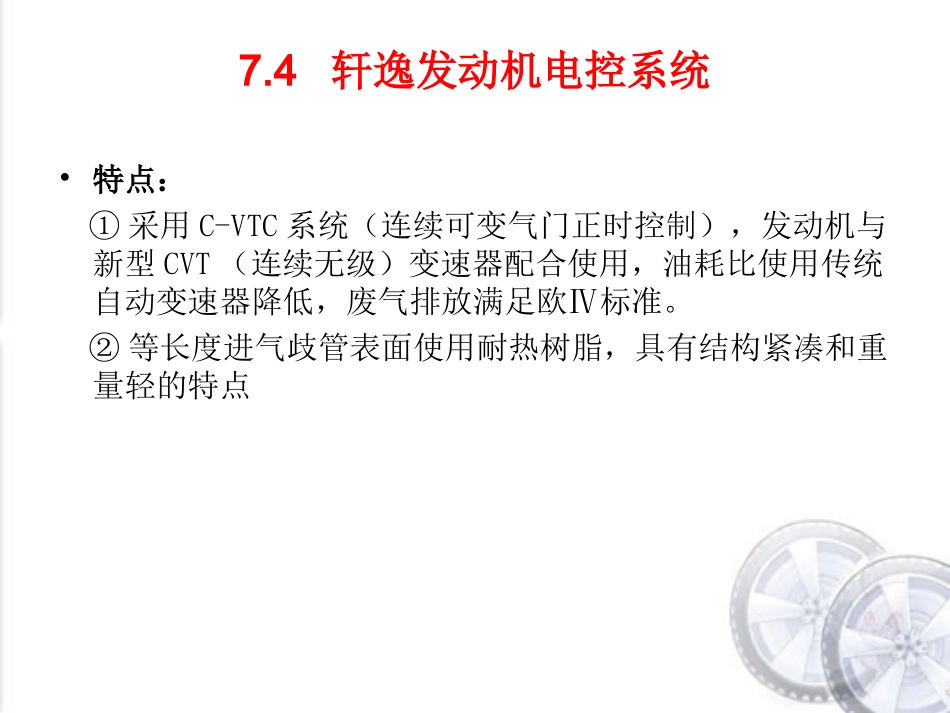

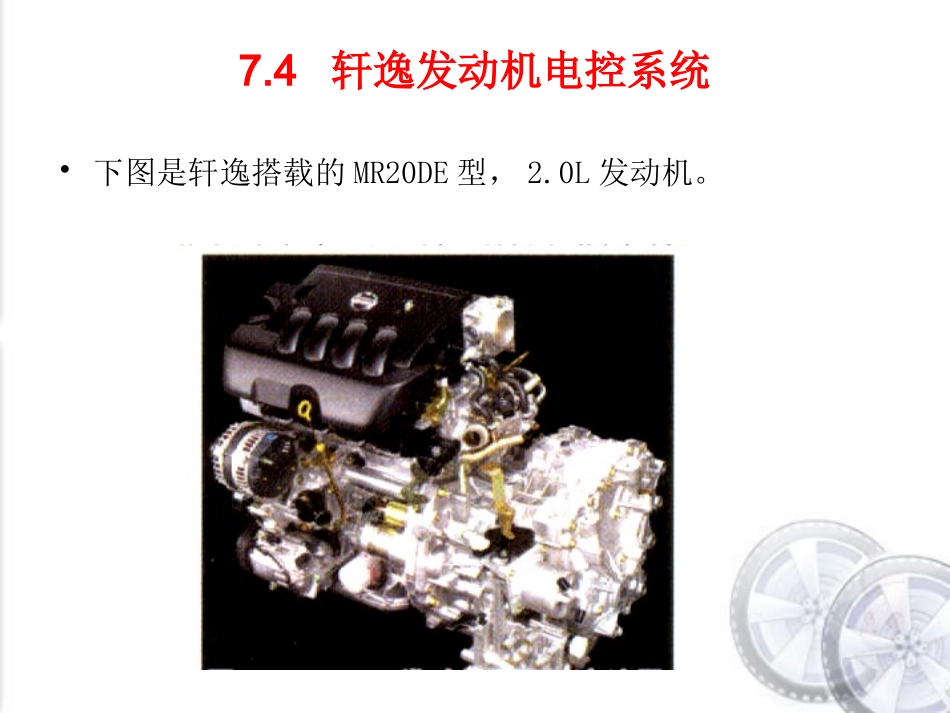

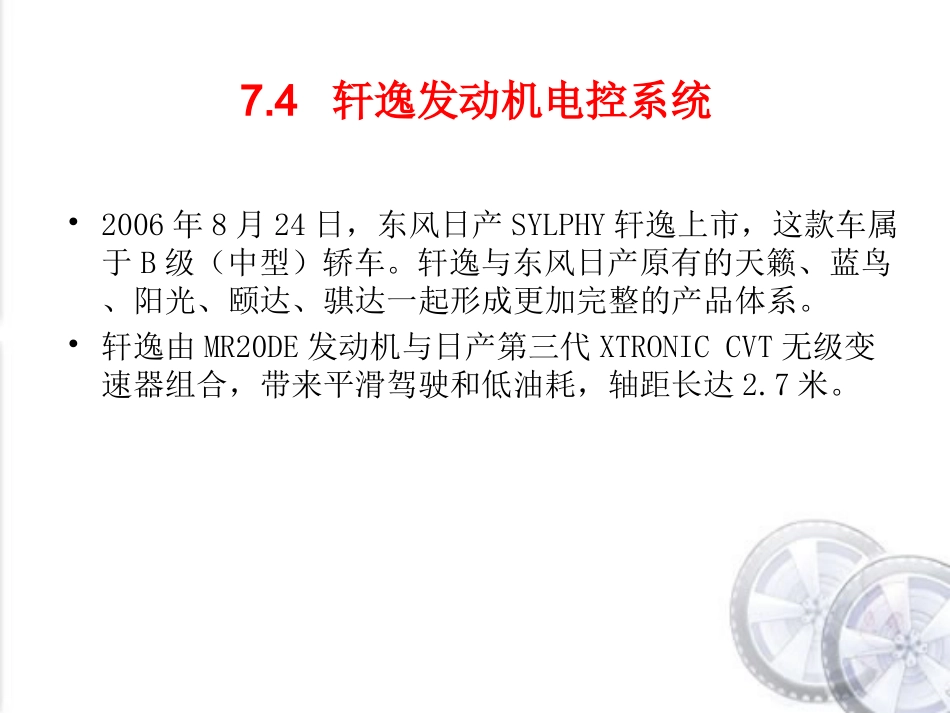

7.4轩逸发动机电控系统•2006年8月24日,东风日产SYLPHY轩逸上市,这款车属于B级(中型)轿车。轩逸与东风日产原有的天籁、蓝鸟、阳光、颐达、骐达一起形成更加完整的产品体系。•轩逸由MR20DE发动机与日产第三代XTRONICCVT无级变速器组合,带来平滑驾驶和低油耗,轴距长达2.7米。7.4轩逸发动机电控系统•下图是轩逸搭载的MR20DE型,2.0L发动机。7.4轩逸发动机电控系统•特点:①采用C-VTC系统(连续可变气门正时控制),发动机与新型CVT(连续无级)变速器配合使用,油耗比使用传统自动变速器降低,废气排放满足欧Ⅳ标准。②等长度进气歧管表面使用耐热树脂,具有结构紧凑和重量轻的特点7.4轩逸发动机电控系统1、发动机控制单元ECM•ECM安装在发动机舱内的左前方,制动总泵附近。使用112针线束接头,通过CAN总线与变速器控制单元、ABS控制单元以及仪表等控制单元通讯。•更换ECM时,必须执行加速踏板释放位置学习、节气门关闭位置学习以及怠速空气流量学习。7.4轩逸发动机电控系统(1)加速踏板释放位置学习•加速踏板释放位置学习是使ECM重新感知加速踏板位置传感器的输出信号,以确定加速踏板的完全释放位置。•更换发动机控制单元和拆下加速踏板位置传感器线束插头后,必须执行学习步骤。学习步骤如下:①检查加速踏板是否处于完全释放的位置;②转动点火开关至ON位置,等待2s或更长时间;③转动点火开关至OFF位置,等待1Os或更长时间;④重复执行3次步骤2和步骤3。7.4轩逸发动机电控系统(2)节气门关闭位置学习•节气门关闭位置学习是使ECU重新感知节气门位置传感器的输出信号,以确定节气门的完全关闭位置。•更换发动机控制单元和拆下电子节气门线束插头后,必须执行学习步骤。学习步骤如下:①检查加速踏板是否处于完全释放的位置;②转动点火开关至ON位置,等待2s或更长时间;③转动点火开关至OFF位置,等待10s或更长时间。7.4轩逸发动机电控系统(3)怠速空气流量学习•怠速空气流量学习是使ECM重新确定发动机怠速时的进气量,以获得稳定的怠速。•执行学习步骤之前,应检查学习前提条件是否满足,不符合其中的某个条件,则不能执行学习步骤。•学习前提条件如下:•发动机工作时,蓄电池电压≥12.9V;•冷却液温度为70~95℃;•进气温度≤60℃;•驻车/空挡位置开关ON;•空调、前照灯以及后除雾器等附属用电设备关闭;•转向盘处于中间向前位置;•车速0km/h;•变速器油温度≥60℃(在发动机暖机后,行驶10min)。7.4轩逸发动机电控系统•无CONSULT-Ⅱ诊断仪时的操作步骤如下,注意应使用钟表准确计时。①执行加速踏板释放位置学习,执行节气门关闭位置学习;②起动发动机,暖机直至冷却液温度满足学习前提条件中的要求;③检查是否满足学习前提条件中列出的每个条件;④将点火开关关闭,并等待10s或更长时间;⑤将加速踏板踩到底,将点火开关转ON位置并等待3s;⑥在5s内迅速释放和踩下加速踏板5次;7.4轩逸发动机电控系统⑦等待7s,然后完全踩下加速踏板,保持在此位置大约20s,直至仪表板上的故障指示灯(MIL灯)停止闪烁并点亮;⑧在MIL比灯点亮后的3s内继续完全踩下加速踏板,3s以后再抬开加速踏板;⑨起动发动机,并保持怠速工作;⑩等待大约20s,然后使发动机加速工作几次,并检查怠速和点火正时是否在规定范围内。•怠速参考值:700±50r/min(换挡杆位于P挡或N挡位置),点火正时参考值:6±5°。7.4轩逸发动机电控系统2、空气流量计MAF①空气流量计位于发动机的进气道内,空气流量计没有外壳,直接与空气滤清器组装在一起。1针-进气温度传感器搭铁(-)2针-进气温度传感器电源(+)3针-空气流量信号线4针-搭铁线5针-空气流量计正电源(B+)123457.4轩逸发动机电控系统②当存储故障码P0102或P0103时,仅需要更换空气流量计。•当存储故障码P0101时,应检查空气滤清器和所有进气零件是否存在泄漏或堵塞现象。③切勿使用跌落过的空气流量计,安装和拆卸过程中,请勿使灰尘或异物进入。•禁止用任何液体或喷雾剂清洗空气流量计,清洗空气流量计的操作是错误的。④进气温度传感器内置在空气流量计内,由负温度系数热敏电阻制成。7.4轩逸发动机电控系统3、加速控制系统ACC①采用...
