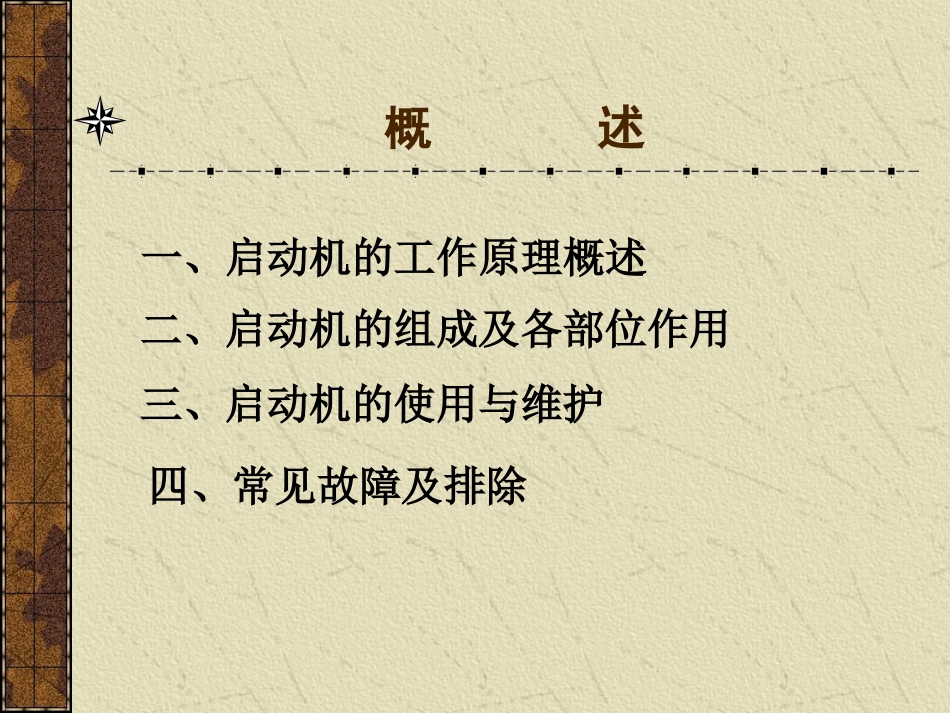

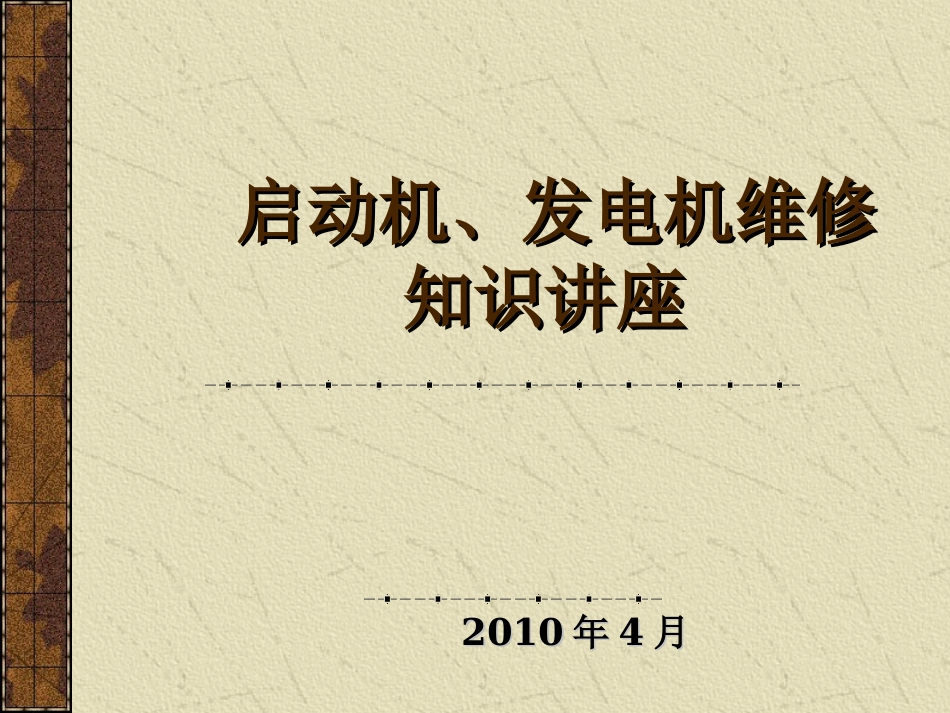

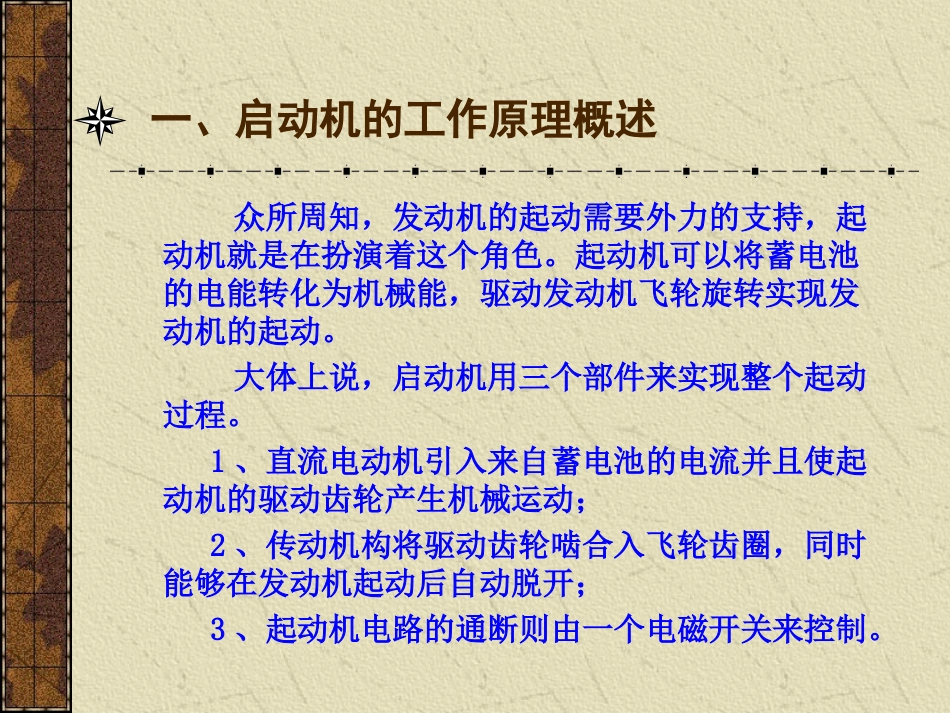

启动机、发电机维修启动机、发电机维修知识讲座知识讲座20102010年年44月月概述一、启动机的工作原理概述三、启动机的使用与维护四、常见故障及排除二、启动机的组成及各部位作用一、启动机的工作原理概述众所周知，发动机的起动需要外力的支持，起动机就是在扮演着这个角色。起动机可以将蓄电池的电能转化为机械能，驱动发动机飞轮旋转实现发动机的起动。大体上说，启动机用三个部件来实现整个起动过程。1、直流电动机引入来自蓄电池的电流并且使起动机的驱动齿轮产生机械运动；2、传动机构将驱动齿轮啮合入飞轮齿圈，同时能够在发动机起动后自动脱开；3、起动机电路的通断则由一个电磁开关来控制。一、启动机的工作原理概述其中，电动机是起动机内部的主要部件，它的工作原理就是我们在初中物理中所接触到的以安培定律为基础的能量的转化过程，即通电导体在磁场中受力的作用。目前工程机械及车辆广泛采用串激直流电动机作为启动电机，这种电动机的励磁线圈和电枢线圈是串联的，也叫电磁操纵式启动机。一、启动机的工作原理概述串激直流电动机有两个特点：1、工作电流大，转矩大；2、工作时间短（5-10s）；这种启动机低转速时扭矩很大，随着转速的升高，其扭矩逐渐减小。二、启动机的组成和各部位作用（一）启动机的组成（二）启动机各组成部件的作用（三）齿轮减速启动机介绍二、启动机的组成（一）启动机主要由六部分组成:1、电枢2、换向器3、磁极4、电刷5、轴承6、外壳二、启动机的组成1、电枢：电枢轴电枢铁心：由硅钢片叠压而成，用花键固定在电枢轴上。电枢绕组：采用较粗的矩形裸铜线。为了防止相互短路，铜线之间用绝缘纸或绝缘漆隔开。换向器：将电流引入电枢绕组，并使不同磁极下的导线中的电流方向保持不变。换向器：铜片（导体）云母片（绝缘体）二、启动机的组成云母片低于铜片：避免铜片磨损后云母片外凸而造成电刷与换向器接触不良。云母片高于铜片：防止电刷粉末落入铜片之间的槽中造成短路。二、启动机的组成2、磁极：建立磁场：一般采用4个（2对）磁极，大功率起动机采用6个磁极，必须两两相对。3、电刷组件：材料：铜粉：80％，增强导电性,石墨：20％，增加润滑性。作用：将电源电压加在与换向器连接的电枢绕组上。电刷：绝缘电刷，搭铁电刷两种。4、轴承：轴承要承受冲击性载荷。应采用青铜石墨轴承或铁基含油轴承。二、启动机各部位作用介绍起动机的控制装置包括电磁开关、起动继电器和点火起动开关等部件，其中电磁开关于起动机制作在一起。主要作用：控制驱动齿轮与飞轮的啮合及分离；控制电动机电路的接通与切断。一、电磁开关1、电磁开关结构特点电磁开关主要由电磁铁机构和电动机开关两部分组成。电磁铁机构由固定铁心、活动铁心、吸引线圈和保持线圈等组成。二、启动机的各部位作用介绍固定铁心固定不动，活动铁心可以在铜套里做轴向移动。活动铁心前端固定有推杆，推杆前端安装有开关触盘，活动铁心后段用调节螺钉和连接销拨叉连接。铜套外面安装有复位弹簧，作用是使活动铁心等可移动部件复位。二、启动机各部位作用介绍2、电磁开关工作原理当吸引线圈和保持线圈通电产生的磁通方向相同时，其电磁吸力相互叠加，可以吸引活动铁心向前移动，直到推杆前端的触盘将电动开关触点接通势电动机主电路接通为止。当吸引线圈和保持线圈通电产生的磁痛方向相反时，其电磁吸力相互抵消，在复位弹簧的作用下，活动铁心等可移动部件自动复位，触盘与触点断开，电动机主电路断开。二、启动机各部位作用介绍二、起动继电器起动继电器的结构简图如图左上角部分所示，由电磁铁机构和触点总成组成。线圈分别与壳体上的点火开关端子和搭铁端子“E”连接，固定触点与起动机端子“S”连接，活动触点经触点臂和支架与电池端子“BAT”相连。起动继电器触电为常开触点，当线圈通电时，继电器铁心便产生电磁力，使其触点闭合，从而将继电器控制的吸引线圈和保持线圈电路接通。二、启动机各部位作用介绍另外，为了提高启动系统的启动性能，增加启动机输出扭矩，减小启动机的质量，采用齿轮减速机启动机。其优点：1、启动转矩增大，可靠性提高，有利于低温启动；2、比功率大，质...
