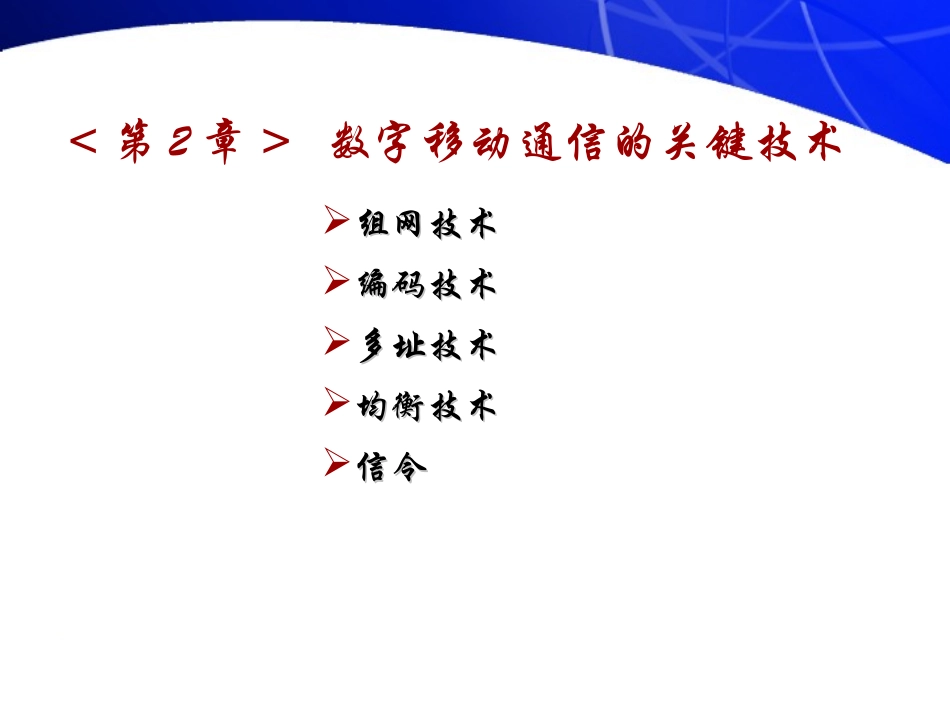

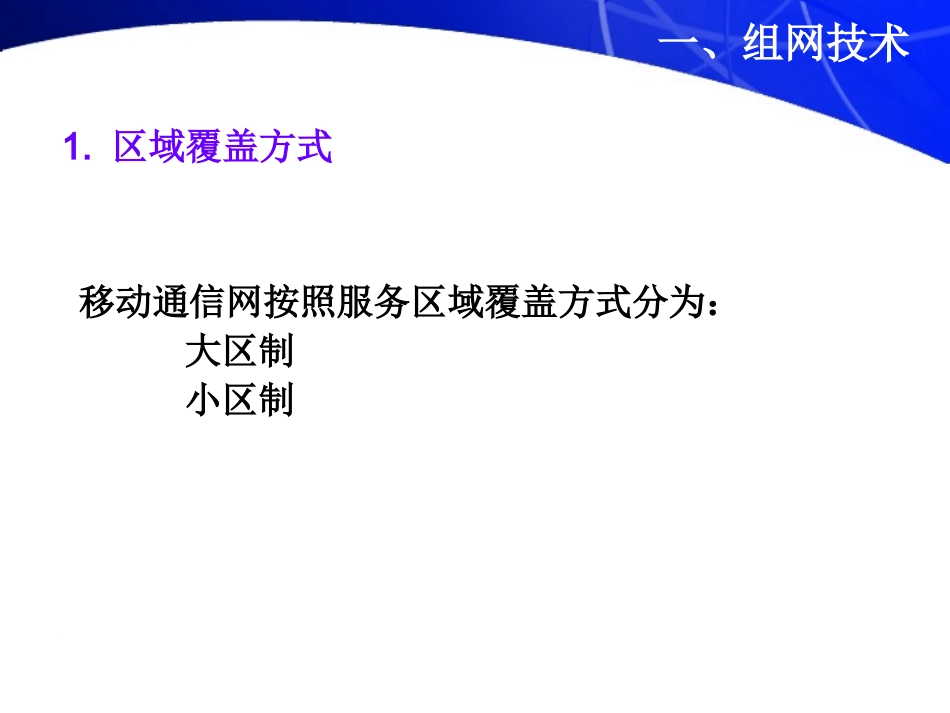

移动通信<第2章>数字移动通信的关键技术组网技术组网技术编码技术编码技术多址技术多址技术均衡技术均衡技术信令信令移动通信网按照服务区域覆盖方式分为：大区制小区制一、组网技术1.区域覆盖方式大区制•由一个基站(发射功率为50～100W)覆盖整个服务区，该基站负责服务区内所有移动台的通信与控制。大区制的覆盖半径一般为30～50km。•采用这种大区制方式时，由于采用单基站制，没有重复使用频率的问题，因此技术问题并不复杂。只需根据所覆盖的范围，确定天线的高度，发射功率的大小，并根据业务量大小，确定服务等级及应用的信道数。•但也正是由于采用单基站制，因此基站的天线需要架设得非常高，发射机的发射功率也要很高。即使这样做，也只可保证移动台收到基站的信号，而无法保证基站能收到移动台的信号。因此这种大区制通信网的覆盖范围是有限的，只能适用于小容量的网络，一般用在用户较少的专用通信网中。一、组网技术大区制可以在适当的地点设立若干个分集接收站来改善上行传输。一、组网技术小区制•小区制是指将整个服务区划分为若干小区，在每个小区设置一个基站，负责本小区内移动台的通信与控制。•小区制的覆盖半径一般为2～10km，基站的发射功率一般限制在一定的范围内，以减少信道干扰。•同时还要设置移动业务交换中心，负责小区间移动用户的通信连接及移动网与有线网的连接，保证移动台在整个服务区内，无论在哪个小区都能够正常进行通信。•由于是多基站系统，因此小区制移动通信系统中需采用频率复用技术。在相隔一定距离的小区进行频率再用，可以提高系统的频率利用率和系统容量，但网络结构复杂，投资巨大。尽管如此，为了获得系统的大容量，在大容量公用移动通信网中仍普遍采用小区制结构。一、组网技术小区制一、组网技术PSTN另一有线网另一有线网MSCMSCBSCBSCBSCBSCBTSBTSBTSBTSBTSBTSBTSBTSBTSBTSBTSBTSBTSBSCBSCBSC小区频率重复再用小区频率重复再用37516324356175243612774251314小区制根据服务对象和地形的不同对服务区域划分为：带状服务区面状服务区一、组网技术带状服务区•这种区域的无线小区，按横向排列覆盖整个服务区，整个系统由许多细小的无线小区相连而成。•基站天线使用全向辐射，覆盖区形状是圆形；可进行频率复用；为防止同频干扰，相邻区域不能使用同一频率；•适用范围：一般应用在铁路、公路、沿海和内河航道的移动通信系统。一、组网技术•为防止同频干扰，相邻区域不能采用统一频率，可采用二频组、三频组或四频组的频率配置•双频组和三频组的频率设置的示意图如下：一、组网技术面状服务区•在平面区域内划分小区。•全向天线的覆盖区是圆形的。为不留空隙覆盖整个服务区，各覆盖区之间一定要重叠。考虑重叠后，每个小区实际上的有效覆盖区是一个圆的内接多边形。•考虑覆盖整个区域而没有重叠和间隙的几何形状，分为正三角形、正方形和正六边形一、组网技术aaa•其中六边形在三种几何形状中具有最大的中心间隔和覆盖面积，而重叠区域宽度和重叠区域的面积又最小。所以小区都采用正六边形小区结构，正六边形构成的网络形同蜂窝，因此，把小区形状为六边形的小区制移动通信网称为蜂窝网。•蜂窝网每区各使用一个无线电频率，但隔几区容许使用同一频率，不会互相干扰。一、组网技术3、单位无线区群的构成应满足以下两个条件：•1、若干单位无线区群能彼此邻接•2、相邻单位无线区群的同频小区中心间隔距离dg是一样的。满足以上两个条件的关系式如下：N=a2+ab+b2•式中N为构成单位无线区群的正六边形的数目。a及b均为正整数，包括零在内，但a、b不能同时为零。•按照以上条件，可确定N有如下数值•a=1b=1N=3•a=2b=0N=4•a=2b=1N=7•a=2b=2N=12•a=3b=0N=9•|||•|||N=3a=1b=1(dg/r0)=3N=4a=2b=0(dg/r0)=3.46N=7a=2b=1(dg/r0)=4.58N=12a=3b=2(dg/r0)=6N=13a=3b=1(dg/r0)=6.24N=9a=3b=0(dg/r0)=5.2dg是同频小区中心距离r0是小区半径dg/r0=√3N1123456711111r0dgN=7,a=2,b=1事实上服务区内的用户密度是不均匀的。因而在用户密度高的市中心可以使小区面积小一点，而在郊区小区的面积可以大一些一、组网技术对于已设...
