船体分段预密性试验指导书VIP免费

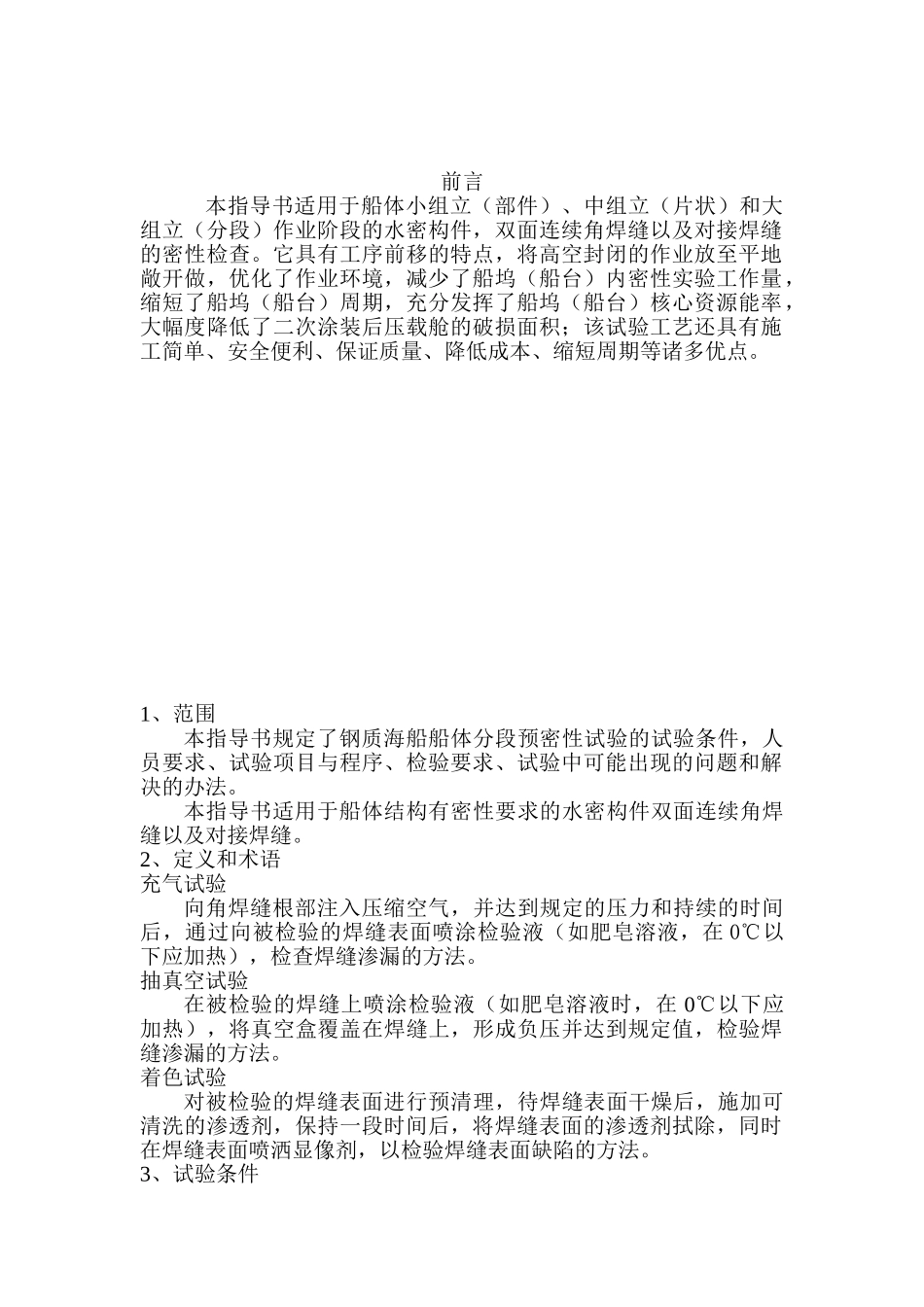

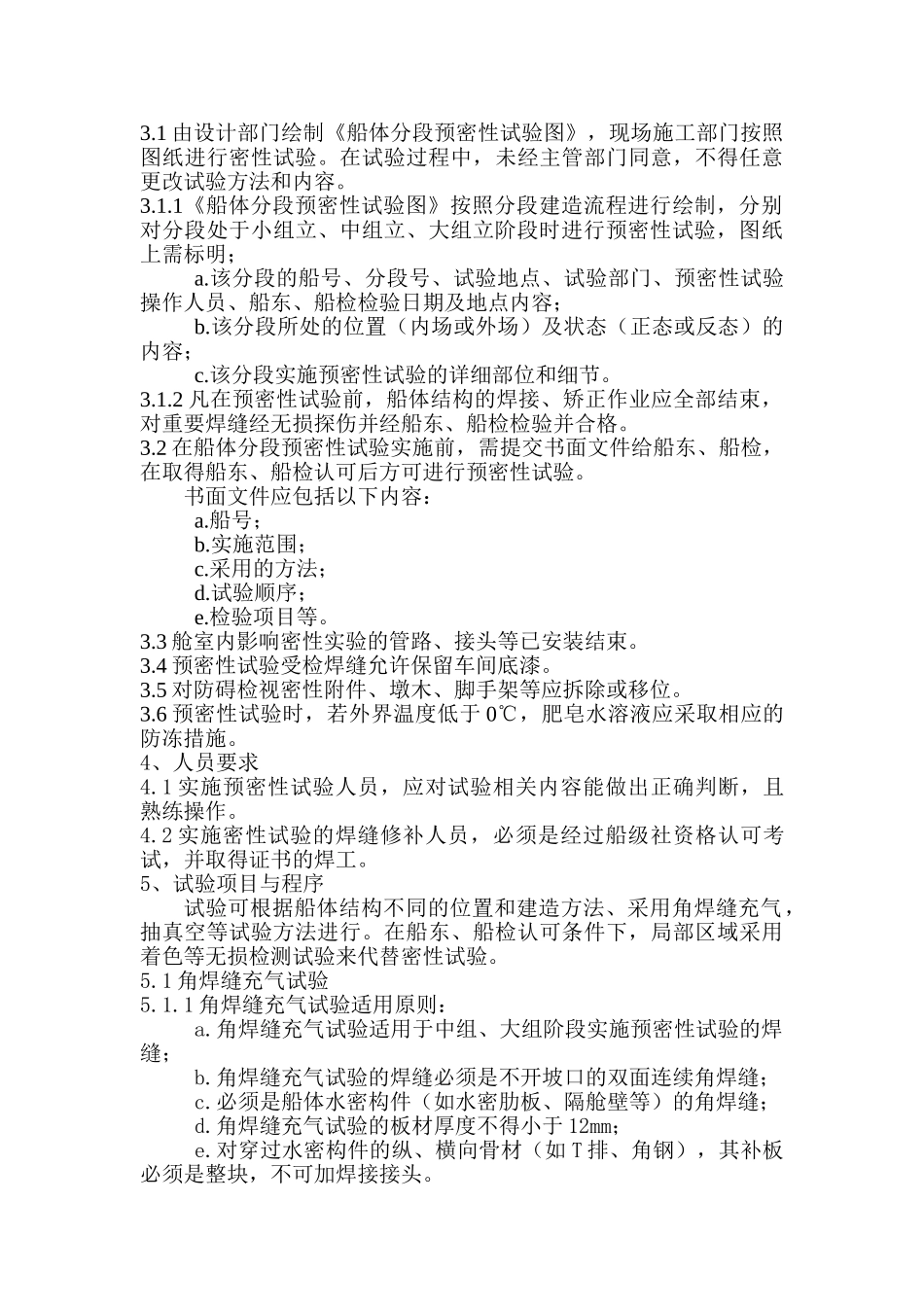

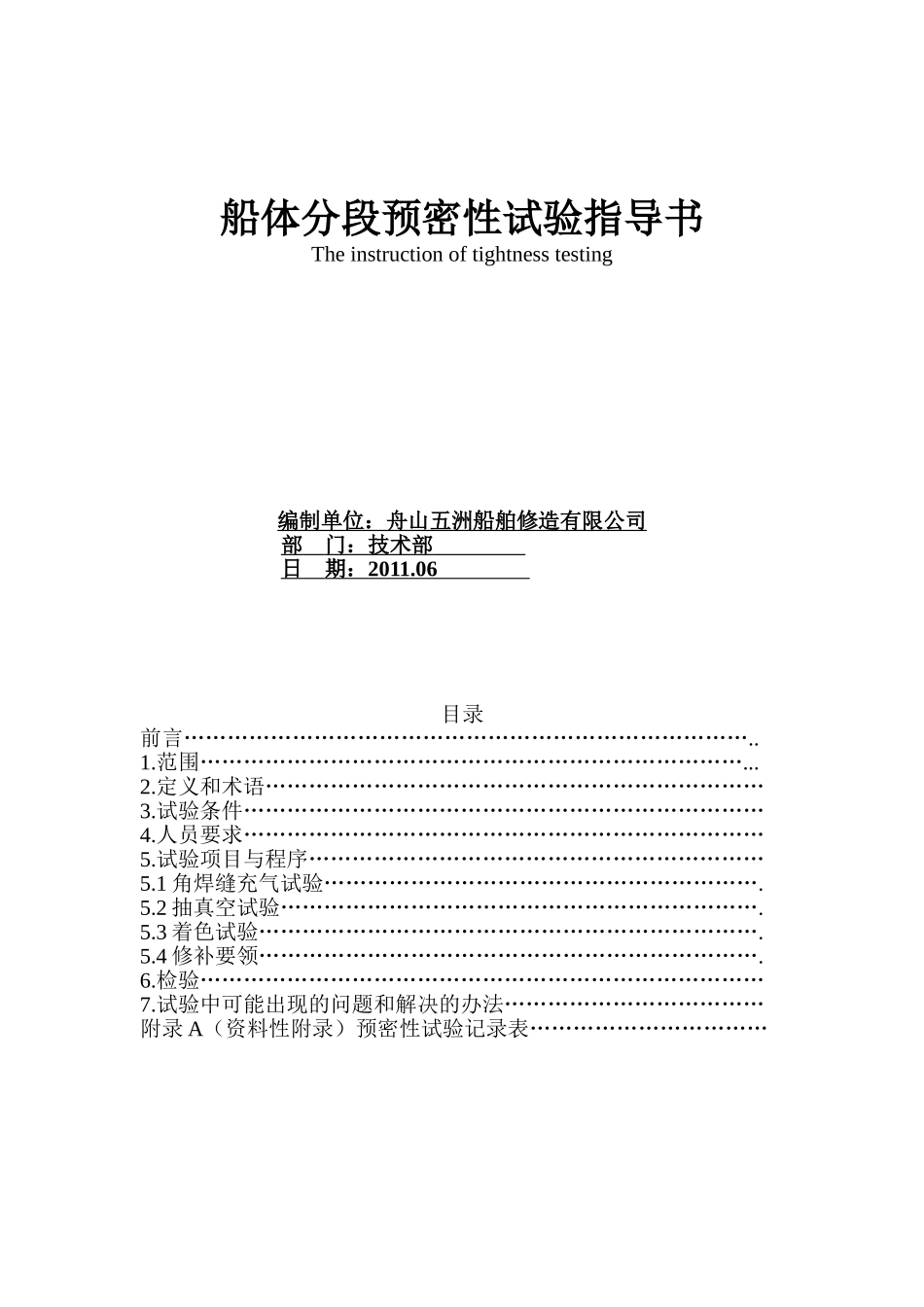

船体分段预密性试验指导书Theinstructionoftightnesstesting编制单位：舟山五洲船舶修造有限公司部门：技术部日期：2011.06目录前言……………………………………………………………………..1.范围…………………………………………………………………...2.定义和术语……………………………………………………………3.试验条件………………………………………………………………4.人员要求………………………………………………………………5.试验项目与程序………………………………………………………5.1角焊缝充气试验…………………………………………………….5.2抽真空试验………………………………………………………….5.3着色试验…………………………………………………………….5.4修补要领…………………………………………………………….6.检验……………………………………………………………………7.试验中可能出现的问题和解决的办法………………………………附录A（资料性附录）预密性试验记录表……………………………前言本指导书适用于船体小组立（部件）、中组立（片状）和大组立（分段）作业阶段的水密构件，双面连续角焊缝以及对接焊缝的密性检查。它具有工序前移的特点，将高空封闭的作业放至平地敞开做，优化了作业环境，减少了船坞（船台）内密性实验工作量，缩短了船坞（船台）周期，充分发挥了船坞（船台）核心资源能率，大幅度降低了二次涂装后压载舱的破损面积；该试验工艺还具有施工简单、安全便利、保证质量、降低成本、缩短周期等诸多优点。1、范围本指导书规定了钢质海船船体分段预密性试验的试验条件，人员要求、试验项目与程序、检验要求、试验中可能出现的问题和解决的办法。本指导书适用于船体结构有密性要求的水密构件双面连续角焊缝以及对接焊缝。2、定义和术语充气试验向角焊缝根部注入压缩空气，并达到规定的压力和持续的时间后，通过向被检验的焊缝表面喷涂检验液（如肥皂溶液，在0℃以下应加热），检查焊缝渗漏的方法。抽真空试验在被检验的焊缝上喷涂检验液（如肥皂溶液时，在0℃以下应加热），将真空盒覆盖在焊缝上，形成负压并达到规定值，检验焊缝渗漏的方法。着色试验对被检验的焊缝表面进行预清理，待焊缝表面干燥后，施加可清洗的渗透剂，保持一段时间后，将焊缝表面的渗透剂拭除，同时在焊缝表面喷洒显像剂，以检验焊缝表面缺陷的方法。3、试验条件3.1由设计部门绘制《船体分段预密性试验图》，现场施工部门按照图纸进行密性试验。在试验过程中，未经主管部门同意，不得任意更改试验方法和内容。3.1.1《船体分段预密性试验图》按照分段建造流程进行绘制，分别对分段处于小组立、中组立、大组立阶段时进行预密性试验，图纸上需标明；a.该分段的船号、分段号、试验地点、试验部门、预密性试验操作人员、船东、船检检验日期及地点内容；b.该分段所处的位置（内场或外场）及状态（正态或反态）的内容；c.该分段实施预密性试验的详细部位和细节。3.1.2凡在预密性试验前，船体结构的焊接、矫正作业应全部结束，对重要焊缝经无损探伤并经船东、船检检验并合格。3.2在船体分段预密性试验实施前，需提交书面文件给船东、船检，在取得船东、船检认可后方可进行预密性试验。书面文件应包括以下内容：a.船号；b.实施范围；c.采用的方法；d.试验顺序；e.检验项目等。3.3舱室内影响密性实验的管路、接头等已安装结束。3.4预密性试验受检焊缝允许保留车间底漆。3.5对防碍检视密性附件、墩木、脚手架等应拆除或移位。3.6预密性试验时，若外界温度低于0℃，肥皂水溶液应采取相应的防冻措施。4、人员要求4.1实施预密性试验人员，应对试验相关内容能做出正确判断，且熟练操作。4.2实施密性试验的焊缝修补人员，必须是经过船级社资格认可考试，并取得证书的焊工。5、试验项目与程序试验可根据船体结构不同的位置和建造方法、采用角焊缝充气，抽真空等试验方法进行。在船东、船检认可条件下，局部区域采用着色等无损检测试验来代替密性试验。5.1角焊缝充气试验5.1.1角焊缝充气试验适用原则：a.角焊缝充气试验适用于中组、大组阶段实施预密性试验...
