线性有源一端口等效参数的测定VIP免费

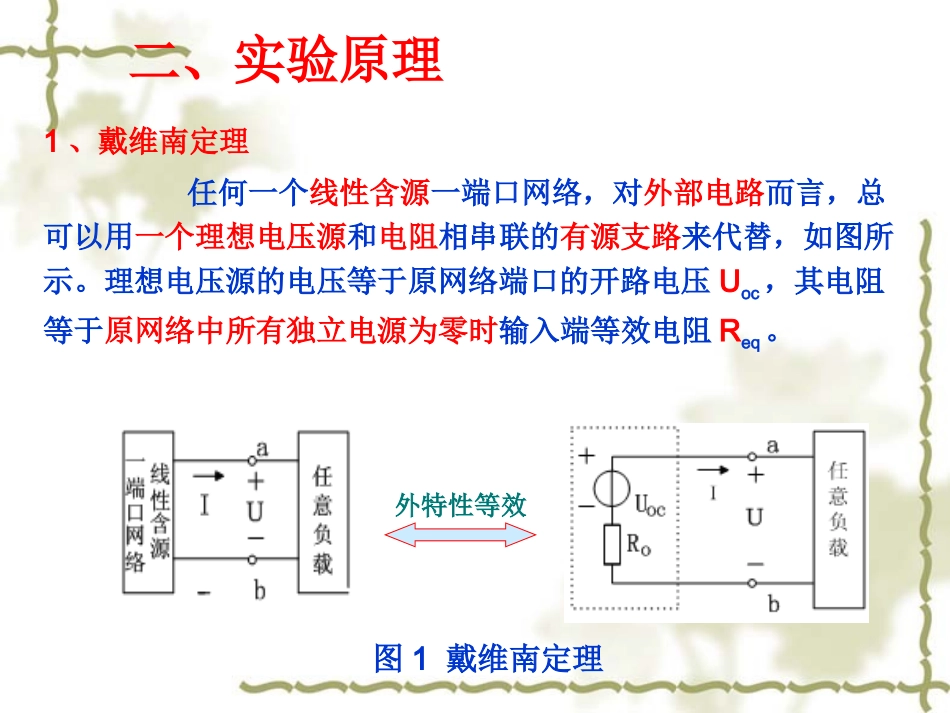

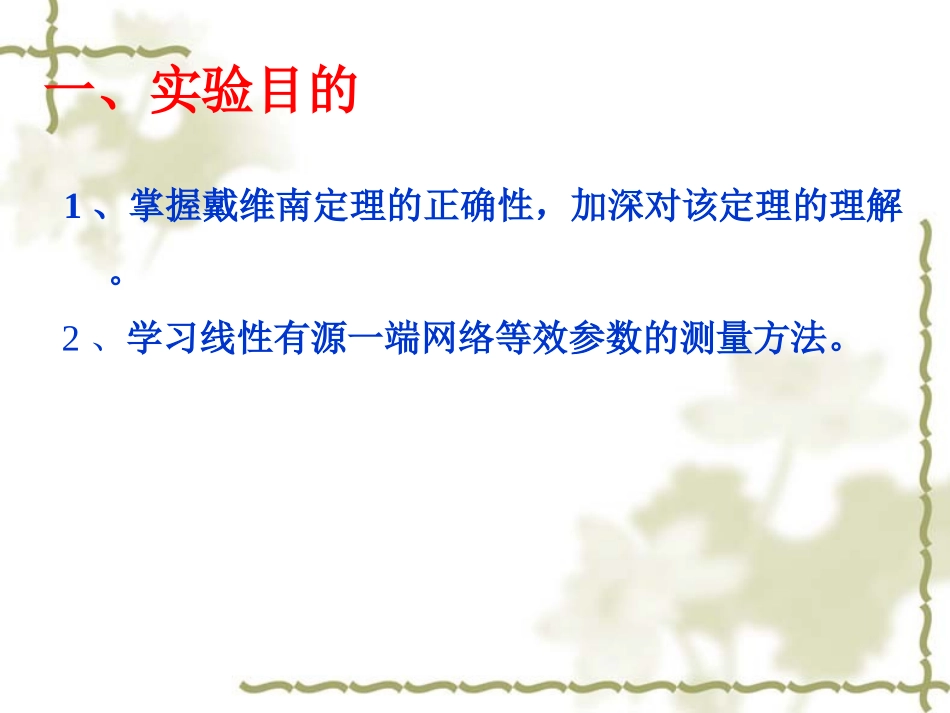

线性有源一端口等效参数的测定一、实验目的1、掌握戴维南定理的正确性，加深对该定理的理解。2、学习线性有源一端网络等效参数的测量方法。二、实验原理1、戴维南定理任何一个线性含源一端口网络，对外部电路而言，总可以用一个理想电压源和电阻相串联的有源支路来代替，如图所示。理想电压源的电压等于原网络端口的开路电压Uoc，其电阻等于原网络中所有独立电源为零时输入端等效电阻Req。外特性等效图1戴维南定理2、等效参数的测量方法（1）开路电压的测量方法。(a)直接测量法。用高内阻电压表直接测量开路电压的方法。条件是当含源一端口网络的等效内阻Req与电压表的内阻Rv相比可以忽略不计（电压表的内阻很大）。图2直接测量法测量电路(b)组合测量法测量线路如图3所示，在被测网路端口接一可变电阻R，测得R两端的电压U1和流过R的电流I1，改变R的阻值，再测相应的U2、I2的值，则可列出方程组:解得：图3组合测量法电路（2）等效电阻Req(a)开路电压、短路电流法测量含源一端口的开路电压Uoc和短路电流Isc,利用下列公式算出Req。这种方法最简便。但是，对于不允许将外部电路直接短路的网络（例如有可能因短路电流过大而损坏网络内部的器件时），不能采用此法。scoceqIUR(b）伏安测量法测量电路如图5，将含源一端口网络中的所有独立源置零，然后在端口处加一给定电压U，测量流入端口的电流I，则等效电阻Req=U/I。图5伏安测量法电路实际的电压源和电流源都具有一定内阻，它并不能与电源本身分开，因此去掉电源的同时，也把电源的内阻去掉了，这将影响测量精度，因此这种办法只适用于电压源内阻较小和电流源内阻较大的情况。N00N01图6参考电路图1、测量线性含源一端口网络的外特性按自己设计的电路原路图接线，改变电阻RL值，测量对应的电流和电压值，数据填在表1内。三、实验内容及步骤RL（Ω）0100200300500700800∞I（mA）U（V）表１2、测量等效参数。选择合适的测量方法戴维南等效参数Uoc，Req（直接测量法、开路电压短路电流法、组合法等自选一种方法）。3、测量戴维南等效电路的外特性用等效参数组成戴维南等效电路，如图7所示。测量其外特性U=f(I)。将数据填在表2中.RL（Ω）0100200300500700800∞I（mA）U（V）表2图7戴维南等效电路四、实验注意事项1、电源电压选取应在10V左右。2、可用以上提供的电路，也可用自行设计的电路。每个同学的电路和电阻值都要求不一样，但实验结论应是相同的。3、进行不同实验时，应先估算电压和电流值，合理选择仪表的量程，勿使超过仪表量程，仪表的极性亦不可接错。测量时应注意电流表量程的更换。4、改变线路时，要关掉电源。五、实验设备1、DGZS-5型电工基础综合实验台中的（1）直流稳压电源；（2）直流电压表；（3）直流电流表。六、实验报告要求1、根据实验1和3测量结果，在同一张坐标纸上做它们的外特性曲线U=f(I),并分析比较。2、在上述基础上讨论原网络与等效网络之间的等效性。下次实验内容：受控源的研究预习要求1、复习运算放大器及受控源的有关知识。2、根据电路参数计算各个受控源的控制系数的理论值。3、设计实验任务中的实验数据记录表格。
