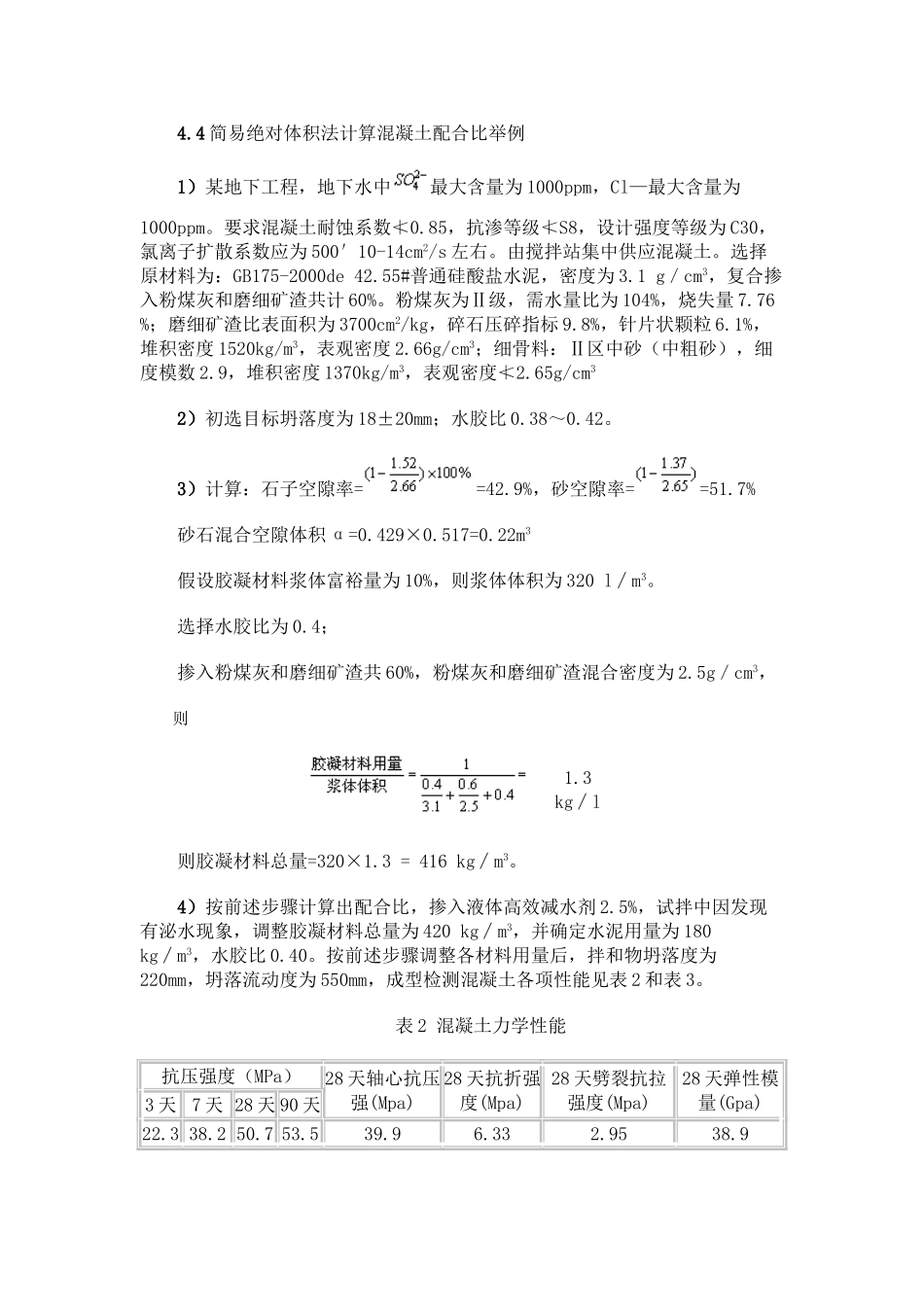

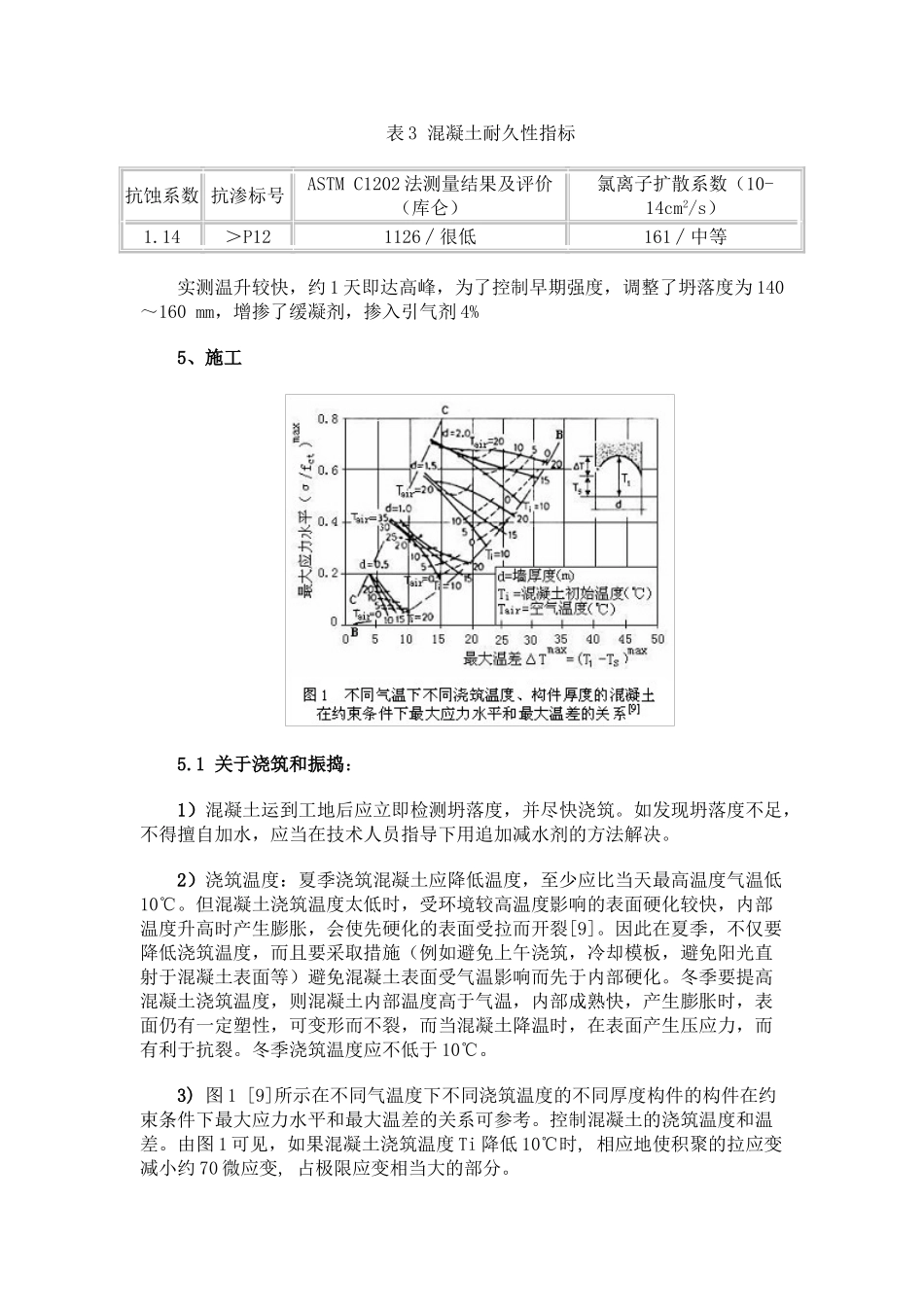

4.4简易绝对体积法计算混凝土配合比举例1）某地下工程，地下水中最大含量为1000ppm，Cl—最大含量为1000ppm。要求混凝土耐蚀系数≮0.85，抗渗等级≮S8，设计强度等级为C30，氯离子扩散系数应为500′10-14cm2/s左右。由搅拌站集中供应混凝土。选择原材料为：GB175-2000de42.55#普通硅酸盐水泥，密度为3.1g／cm3，复合掺入粉煤灰和磨细矿渣共计60%。粉煤灰为Ⅱ级，需水量比为104%，烧失量7.76%；磨细矿渣比表面积为3700cm2/kg，碎石压碎指标9.8%，针片状颗粒6.1%，堆积密度1520kg/m3，表观密度2.66g/cm3；细骨料：Ⅱ区中砂（中粗砂），细度模数2.9，堆积密度1370kg/m3，表观密度≮2.65g/cm32）初选目标坍落度为18±20mm；水胶比0.38～0.42。3）计算：石子空隙率==42.9%，砂空隙率==51.7%砂石混合空隙体积α=0.429×0.517=0.22m3假设胶凝材料浆体富裕量为10%，则浆体体积为320l∕m3。选择水胶比为0.4；掺入粉煤灰和磨细矿渣共60%，粉煤灰和磨细矿渣混合密度为2.5g／cm3，则1.3kg∕l则胶凝材料总量=320×1.3=416kg∕m3。4）按前述步骤计算出配合比，掺入液体高效减水剂2.5%，试拌中因发现有泌水现象，调整胶凝材料总量为420kg∕m3，并确定水泥用量为180kg∕m3，水胶比0.40。按前述步骤调整各材料用量后，拌和物坍落度为220mm，坍落流动度为550mm，成型检测混凝土各项性能见表2和表3。表2混凝土力学性能抗压强度（MPa）28天轴心抗压强(Mpa)28天抗折强度(Mpa)28天劈裂抗拉强度(Mpa)28天弹性模量(Gpa)3天7天28天90天22.338.250.753.539.96.332.9538.9表3混凝土耐久性指标抗蚀系数抗渗标号ASTMC1202法测量结果及评价（库仑）氯离子扩散系数（10-14cm2/s）1.14＞P121126∕很低161∕中等实测温升较快，约1天即达高峰，为了控制早期强度，调整了坍落度为140～160mm，增掺了缓凝剂，掺入引气剂4%5、施工5.1关于浇筑和振捣：1）混凝土运到工地后应立即检测坍落度，并尽快浇筑。如发现坍落度不足，不得擅自加水，应当在技术人员指导下用追加减水剂的方法解决。2）浇筑温度：夏季浇筑混凝土应降低温度，至少应比当天最高温度气温低10℃。但混凝土浇筑温度太低时，受环境较高温度影响的表面硬化较快，内部温度升高时产生膨胀，会使先硬化的表面受拉而开裂[9]。因此在夏季，不仅要降低浇筑温度，而且要采取措施（例如避免上午浇筑，冷却模板，避免阳光直射于混凝土表面等）避免混凝土表面受气温影响而先于内部硬化。冬季要提高混凝土浇筑温度，则混凝土内部温度高于气温，内部成熟快，产生膨胀时，表面仍有一定塑性，可变形而不裂，而当混凝土降温时，在表面产生压应力，而有利于抗裂。冬季浇筑温度应不低于10℃。3)图1[9]所示在不同气温度下不同浇筑温度的不同厚度构件的构件在约束条件下最大应力水平和最大温差的关系可参考。控制混凝土的浇筑温度和温差。由图1可见，如果混凝土浇筑温度Ti降低10℃时,相应地使积聚的拉应变减小约70微应变,占极限应变相当大的部分。4)在气温高的热天，不宜在上午浇筑，以免在混凝土升温恰值气温最高时而加剧。5)长墙或板的施工缝的间距应视构件尺寸而定。高宽比大于2的墙，上部一般不会出现裂缝，但是应注意分层浇筑时，下层高度要大于上层高度，否则，上层拌和物会增大对与基底接触面的正压力而增加约束应力。混凝土浇筑高度不宜超过2m，如必须超过，则必须用串筒等辅助下料；每层混凝土一次性布料不宜超过1m。6）泵送混凝土下料位置相隔应当小于3m，每层下料位置应当交错，如图2所示。以保证均匀。图2下料顺序示意7）不正确的浇筑顺序会造成可以避免的约束和不均匀的沉降。例如梁和柱或板和墙同时浇筑，会因沉降不匀在交接处产生裂缝，；相反，采取恰当的浇筑顺序会减少开裂，如大面积的板当使用膨胀剂时，采取“跳仓”方式浇筑可减少开裂。所以不同构件浇筑前应认真规划浇筑顺序。8)应当正确进行混凝土拌和物的振捣，使用振捣棒时绝对禁止用振捣棒横拖赶动混凝土拌和物。否则必然造成离下料口远处砂浆过多而开裂。5.2关于养护：1)对于板，浇注后立即覆盖，避免塑性开裂。当混凝土表面“收水”过快时，会结成一层硬壳，而内部则凝结变慢。在干燥有风的条件下，硬...
