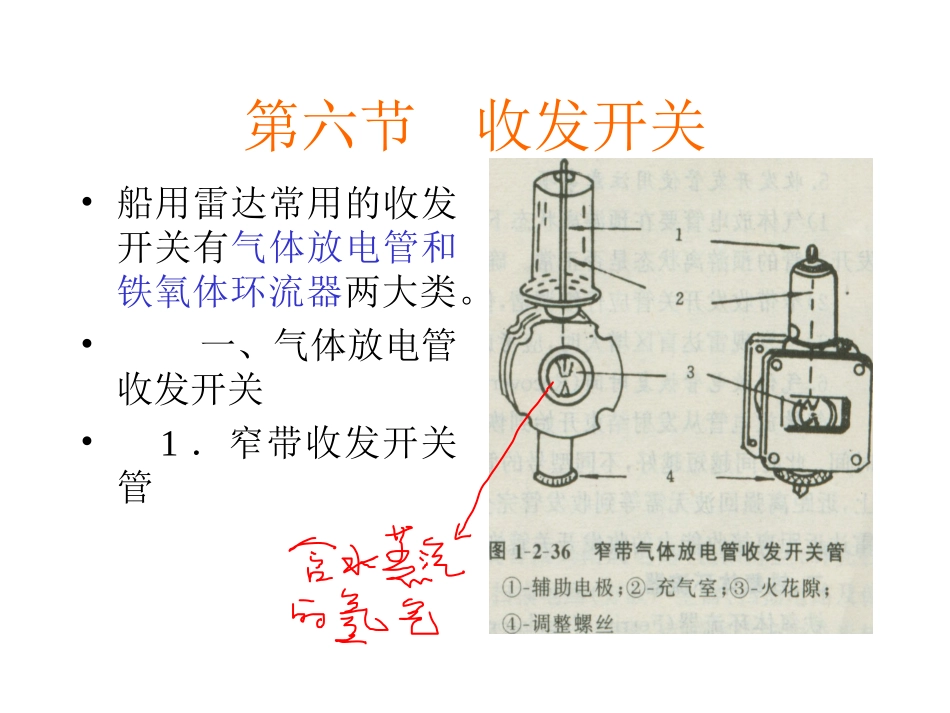

第六节收发开关•船用雷达常用的收发开关有气体放电管和铁氧体环流器两大类

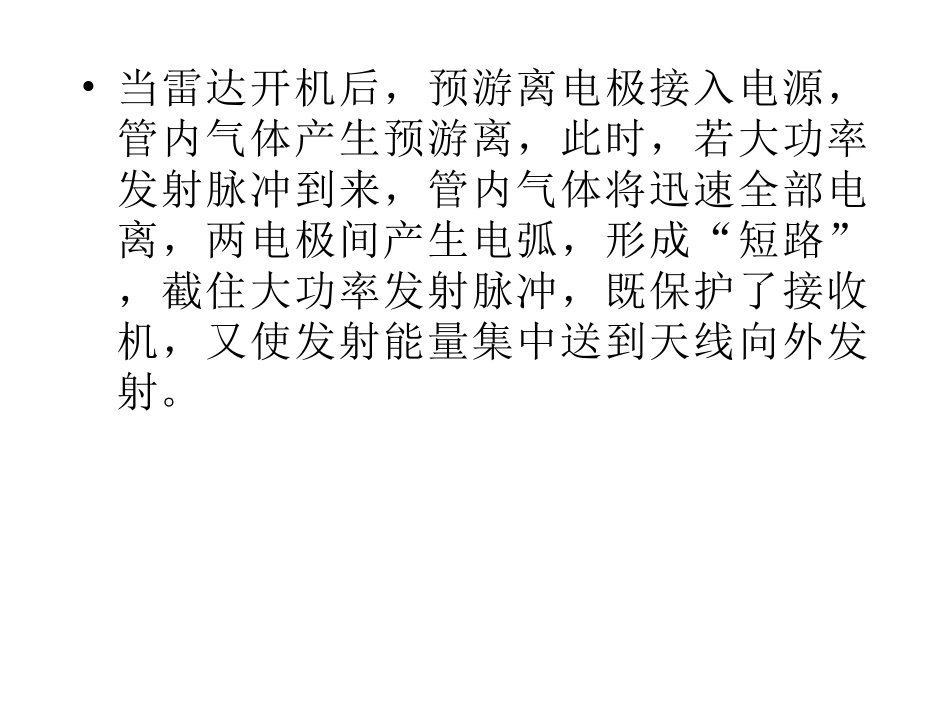

•一、气体放电管收发开关•1．窄带收发开关管•当雷达开机后，预游离电极接入电源，管内气体产生预游离，此时，若大功率发射脉冲到来，管内气体将迅速全部电离，两电极间产生电弧，形成“短路”，截住大功率发射脉冲，既保护了接收机，又使发射能量集中送到天线向外发射

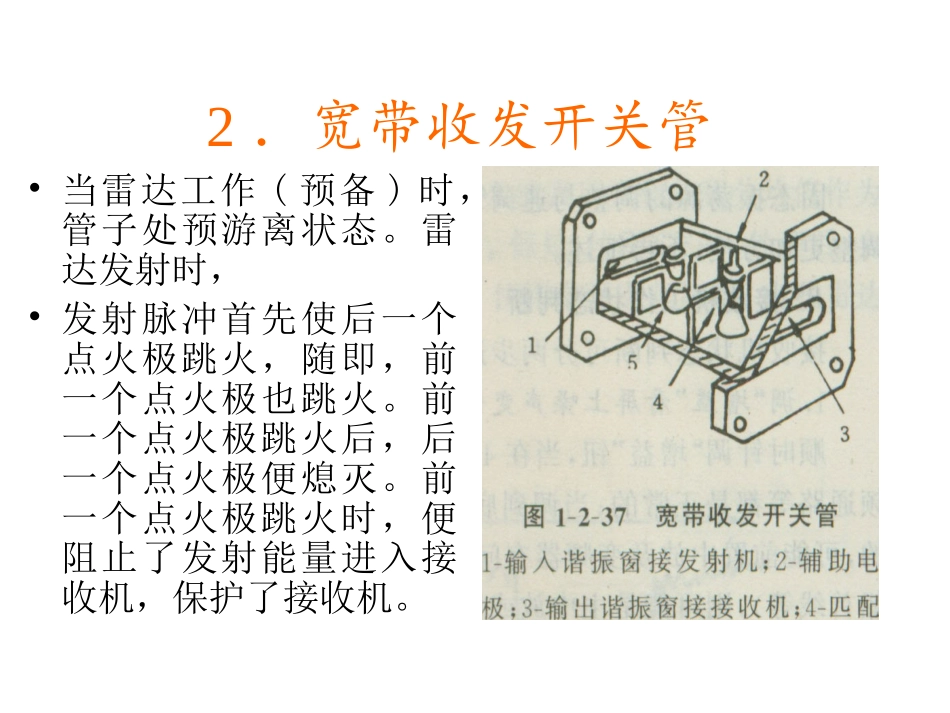

2．宽带收发开关管•当雷达工作(预备)时，管子处预游离状态
雷达发射时，•发射脉冲首先使后一个点火极跳火，随即，前一个点火极也跳火
前一个点火极跳火后，后一个点火极便熄灭
前一个点火极跳火时，便阻止了发射能量进入接收机，保护了接收机
3．窄带收发开关的调谐•在更换了磁控管，收发开关后要进行此项调整
调整要在本振调谐后进行
步骤如下：•1)雷达开机并稳定工作后，将天线停在远处有弱物标回波的方位上，调好“亮度”及“增益”，回波亮度不宜太强
•2)仔细调整收发开关管的“调谐”螺丝，使上述弱回波最亮
4．收发开发管使用注意事项•1)气体放电管要在预游离状态下才能起保护作用，一旦发现混频晶体烧坏，首先应检查收发开关管的预游离状态是否正常
确认正常后方可更换新管
•2)窄带收发开关管应仔细调谐，使回波最强
•3)当发现雷达盲区增大时，应考虑可能是收发开关管衰老导致恢复时间增加，应予更新
5．气体放电管恢复时间•气体放电管从发射结束开始到恢复预游离状态为止所经历的时间称为气体放电管的恢复时间
此时间越短越好,通常为0
二、铁氧体环流器•如下特性：发射能量从“1”端进，只能从“2”出送天线而不到“3”
回波从“2”进，只能从“3”出送到接收机而不会到“1”
铁氧体环流器收发开关具有寿命长、稳定性高，频带宽、散热条件好，适用于大功率场合及隔离衰减量不随环境温度而下降等可贵优点
•三、收发开关状态判断•1．有源气体放电管•这种气体放电管要接预游离电压，雷
