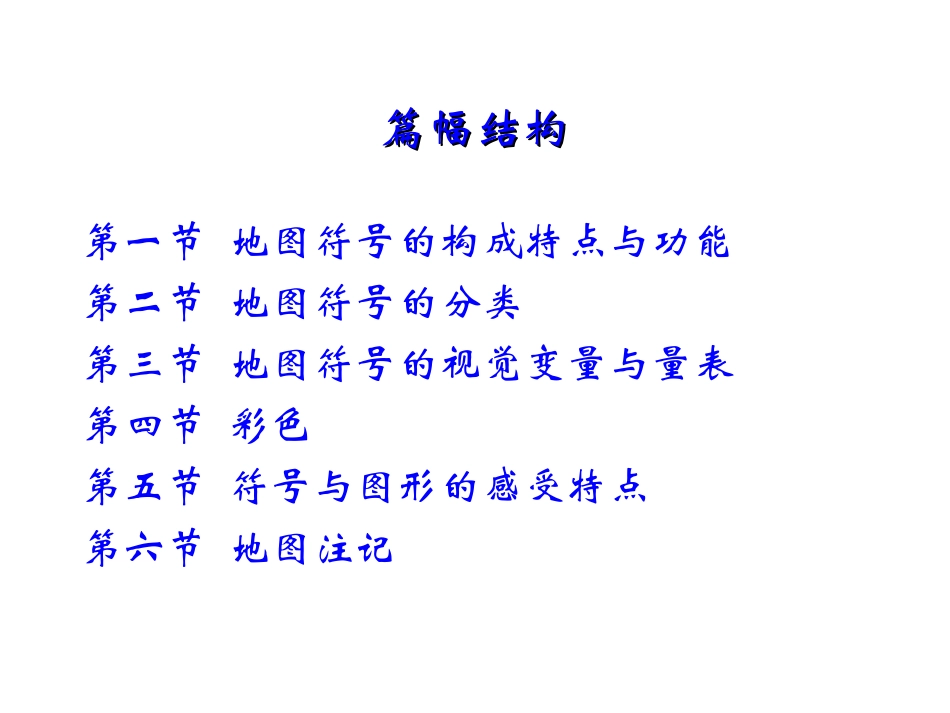

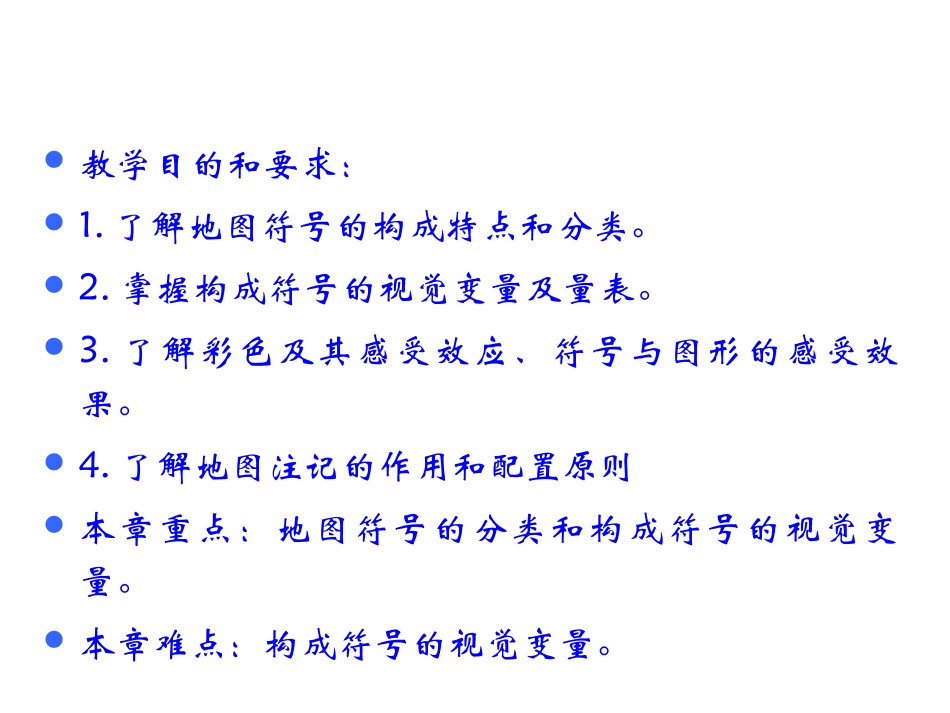

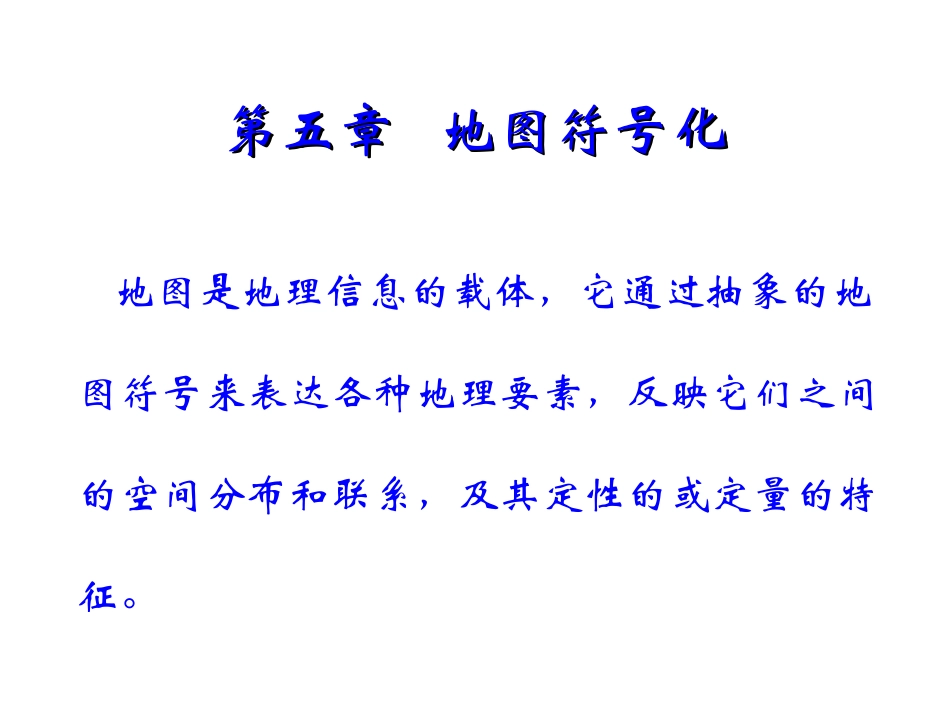

第五章地图符号化第五章地图符号化地图是地理信息的载体，它通过抽象的地图符号来表达各种地理要素，反映它们之间的空间分布和联系，及其定性的或定量的特征。教学目的和要求：1.了解地图符号的构成特点和分类。2.掌握构成符号的视觉变量及量表。3.了解彩色及其感受效应、符号与图形的感受效果。4.了解地图注记的作用和配置原则本章重点：地图符号的分类和构成符号的视觉变量。本章难点：构成符号的视觉变量。篇幅结构篇幅结构第一节地图符号的构成特点与功能第二节地图符号的分类第三节地图符号的视觉变量与量表第四节彩色第五节符号与图形的感受特点第六节地图注记第一节地图符号的构成特点与功能一、地图符号的构成特点二、地图符号的功能地图符号是表达地图内容的基本手段，它由形状不同、大小不一、色彩有别的图形和文字组成。地图符号是地图的语言，是一种图形语言。与文字相比，最大的特点是形象直观、一目了然。一、地图符号的构成特点1.符号应与实际事物的具体特征有联系，以便于根据符号联想实际事物；2.符号之间应有明显的差异，以便相互区别；3.同类事物的符号应该类似，以便分析各类事物总的分布情况，以及研究各类事物之间的相互联系；4.简单、美观、便于记忆、使用方便。二、地图符号的功能（1）地图符号是空间信息传递的手段。（2）地图符号构成的符号模型，不受比例尺缩小的限制，仍能反映区域的基本面貌。（3）地图符号提供地图极大的表现能力。（4）地图符号能再现客体的空间模型，或者给难以表达的现象建立构想模型。第二节符号的分类1、按地理要素或现象的空间分布状态（1）点状符号：具有几何意义的点，表示点状或因面积过小而视为点状的面状事象。地图上的点状符号（2）线状符号：具有几何意义的线，表示线状或带状事象。（3）面状符号：具有几何意义的面，表示面状事象。（4）体状符号：体状分布要素可以推想为从某一基准面向上下延伸的空间体。点状符号线状符号面状符号体状符号2、按符号所表示对象的比例关系分类（1）依比例符号：依比例尺缩小后仍可保持与实地形状相似且清晰可辨的符号。（2）不依比例符号：依比例尺缩小后无法清晰表示，但因重要性而采用规定符号表示的符号。（3）半依比例符号：长度依比例尺表示而宽度不能依比例尺表示的符号。3、按符号和表示对象的透视关系分类（1）正形符号：以正射投影为基础，按地物投影后的平面轮廓形状构成的符号，一般用于较大面积地物，如森林、湖泊、街区等。（2）侧形符号：以透视投影为基础，按地物正面或侧面形状设计而成的符号，一般用于较小独立地区，如烟囱、独立树。（3）象征符号：采用象征意义的抽象图形表示的符号。第三节地图符号的视觉变量与量表系统一、构成符号的视觉变量二、视觉变量的组合三、地图符号的量表系统四、地图符号设计的方法视觉变量是构成图形的基本要素，它包括：形状尺寸方向颜色(色相、亮度、饱和度）网纹（图案单元（样式）、尺寸、排列）一、构成符号的视觉变量1、形状变量—视觉上能够区别开来的几何单体点状符号——符号本身就体现了形状的变量线状符号——一个个形状变量的连续面状符号——一排排形状变量的连续2、尺寸变量——组成不同形状的符号在量度上的变量。衡量尺寸变量要从几何面的直径、长、宽、高和多边形的面积作比较。点状符号线状符号面状符号3、方向变量(1)符号本身的方向变化(2)网纹中的图案单元的排列方向4、颜色变量是最活跃的一种视觉变量。颜色包括颜色和非颜色，颜色具有色相、亮度、饱和度三种特性而非颜色却只有亮度特性。颜色的三种特性对制图来说各有作用，因而也可以各自成为一种视觉变量。5、网纹变量——具有一定形状和大小的图案按照一定的方式排列的结果。视觉变量的基本功能要素类型空间特征属性特征定性特征定量特征可采用的变量形状形状方向颜色（色相）网纹尺寸亮色（亮度）网纹二、视觉变量的组合见169页图5-15三、地图符号的量表系统定性信息:定名量表顺序量表定量信息:间距量表比率量表1、定名量表是最简单的一种量表系统，用数字、字母、名称或任何记号对不同现象加以区分，实际上是一种定性的区分。在这一...
