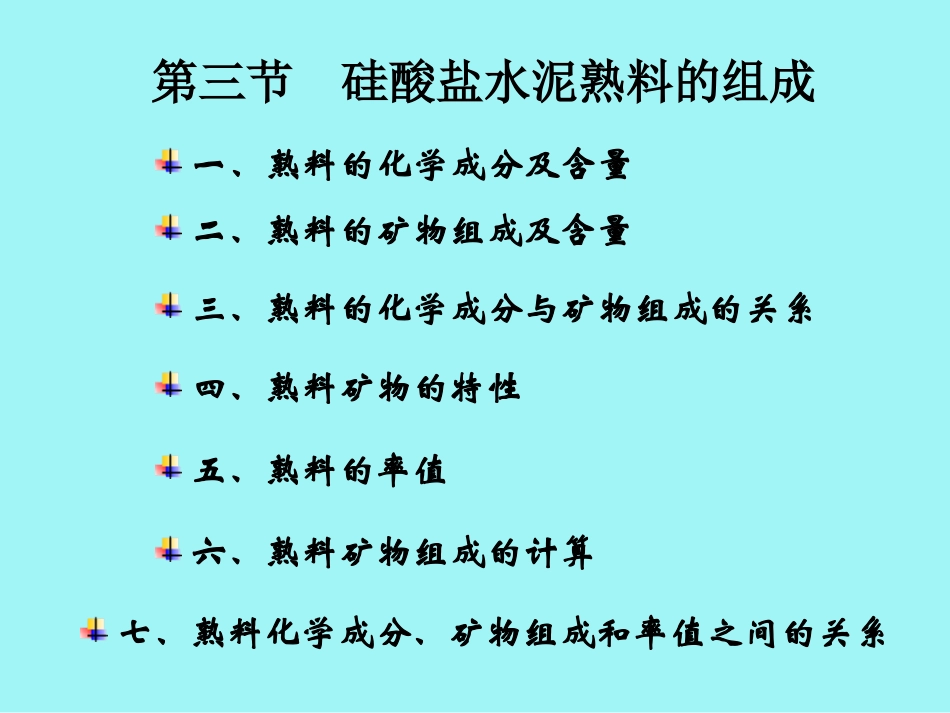

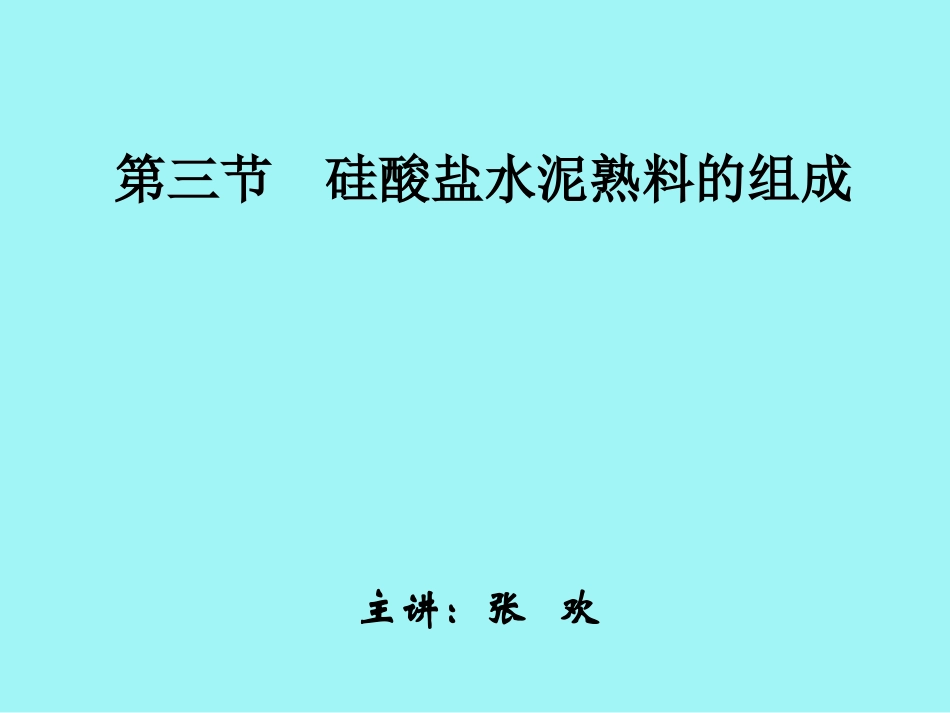

第三节硅酸盐水泥熟料的组成主讲:张欢※硅酸盐水泥熟料(clinker)由主要含CaO、SiO2、Al2O3、Fe2O3的原料,按适当比例配合磨成细粉(生料)烧至部分熔融,所得以硅酸钙为主要成分的水硬性胶凝物质,其中硅酸钙矿物含量(质量分数)不小于65%,氧化钙和氧化硅质量比不小于2.0。熟料C3S、C2S、C3A、C4AF◆三种表示方法:•化学组成•矿物组成•率值第三节硅酸盐水泥熟料的组成一、熟料的化学成分及含量二、熟料的矿物组成及含量三、熟料的化学成分与矿物组成的关系四、熟料矿物的特性五、熟料的率值六、熟料矿物组成的计算七、熟料化学成分、矿物组成和率值之间的关系一、熟料的化学成分及含量主要氧化物:CaOSiO2Al2O3Fe2O3其总和通常占熟料总量的95%以上。其它:MgO(M);SO3(S);Na2O、K2O(R2O);TiO2(T);P2O5(P)等,其总量通常占熟料的5%以下。实际生产中硅酸盐水泥中个主要氧化物含量的波动范围一般为:CaO--C62%~67%SiO2--S20%~24%Al2O3--A4%~7%Fe2O3--F2.5%~6%第三节硅酸盐水泥熟料的组成第三节硅酸盐水泥熟料的组成一、熟料的化学成分及含量•国内部分新型干法水泥企业的硅酸盐水泥熟料化学成分%CaO-SiO2-Al2O3系统中的水泥区如将主要氧化物的含量(CaO+SiO2+Al2O3)换算成100%(将Fe2O3计算在Al2O3中),则硅酸盐水泥熟料的组成几乎落在C3S-C2S-CA3三角形的区域中。一、熟料的化学成分及含量第三节硅酸盐水泥熟料的组成硅酸盐水泥熟料是一种多矿物组成的、结晶细小(30~60μm)的人造石。主要四种矿物:硅酸三钙:3CaO·SiO2,可以简写C3S,60~70%;硅酸二钙:2CaO·SiO2,可以简写C2S,≈20%;铝酸三钙:3CaO·Al2O3,可以简写C3A,7~15%;铁相固溶体:4CaO·Al2O3·Fe2O3,简写C4AF,10~18%。其他:少量游离氧化钙(f-CaO)、方镁石、含碱矿物及玻璃体。二、熟料的矿物组成及含量硅酸盐矿物熔剂矿物第三节硅酸盐水泥熟料的组成第三节硅酸盐水泥熟料的组成二、熟料的矿物组成及含量熟料类型C3SC2SC3AC4AF回转窑熟料45~6515~324~1110~18立窑熟料38~6020~324~713~20国内新型干法窑熟料(20家平均)5321810国内重点水泥企业熟料(56家平均)5420714国外水泥企业熟料(23家平均)5720810国内外部分水泥生产企业生产数据硅酸盐水泥熟料在反光显微镜下的岩相照片C3SC2S铁相固溶体铝酸三钙二、熟料的矿物组成及含量金相显微镜下:第三节硅酸盐水泥熟料的组成三、熟料的化学成分与矿物组成的关系第三节硅酸盐水泥熟料的组成C3SC2SC3AC4AFCaOSiO2Al2O3Fe2O31、硅酸三钙(tricalciumsilicate)第三节硅酸盐水泥熟料的组成四、熟料矿物的特性纯C3S是在室温下存在的介稳介稳的高温型矿物。纯C3S具有同质多晶现象。15202920396019902106031070TTTMMMRCCCCCCR型为三方晶系,M型为单斜晶系,T型为三斜晶系1、硅酸三钙(tricalciumsilicate)在熟料中,C3S不以纯的形式存在,总是与少量的其他氧化物如Al2O3、Fe2O3、MgO、R2O等形成固溶体,称之为阿利特(Alite),简称AA矿矿。在反光显微镜下为黑色多角形颗粒。常温下,A矿晶型为M型或R型。第三节硅酸盐水泥熟料的组成四、熟料矿物的特性1、硅酸三钙(tricalciumsilicate)第三节硅酸盐水泥熟料的组成四、熟料矿物的特性1、硅酸三钙(tricalciumsilicate)第三节硅酸盐水泥熟料的组成四、熟料矿物的特性1、硅酸三钙(tricalciumsilicate)第三节硅酸盐水泥熟料的组成四、熟料矿物的特性1、硅酸三钙(tricalciumsilicate)第三节硅酸盐水泥熟料的组成四、熟料矿物的特性矿物水化特性:•水化较快,水化反应主要在28d内进行,约经一年后水化过程基本完成;•早期强度高,强度的绝对值和强度的增进率大,居四种矿物之首,28d强度达一年强度的70%~80%;•水化热较高;抗水性较差。2、硅酸二钙(ditricalciumsilicate)CCCLCHC500690680~63011601425纯C2S在1450℃以下有下列多晶转变:780~860℃α型为三方或六方晶系;α′型为斜方晶系;β型为单斜晶系;γ型为斜方晶系。H表示高温型,L表示低温型。第...
